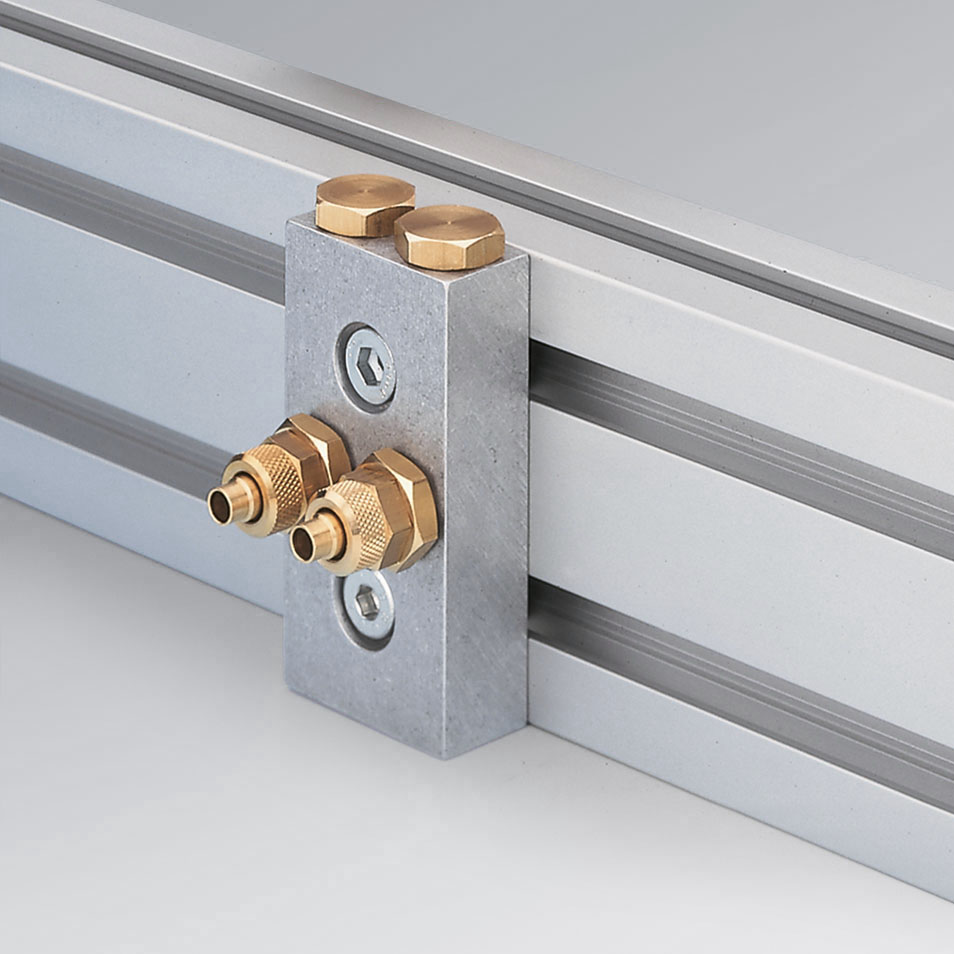

Mit Pneumatikelementen lassen sich die Profile mk 2040.02 und mk 2040.03 zusätzlich als Druckluftleitung nutzen, womit zusätzliche Installationen entfallen. Das System ist für einen maximalen Druck von 6 bar ausgelegt. Beim seitlichen Anschluss in der Profilnut, wird der Übergang vom Profil zur Platte mit einem O-Ringe abgedichtet. Der O-Ring hat einen Durchmesser von 12 mm und einer Stärke von 2 mm. Für den Anschluss in der Profilnut muss an den gewünschten Stellen eine ø 8.4 mm Bohrung eingebracht werden. Für die genaue Positionierung der Bohrungen kann zum einen die Bohrschablone B46.03.007 verwendet werden, oder die Anschlussplatte wird direkt als Schablone eingesetzt.
- Profilserie
-
Serie 40
- Material
-
Gummi NBR
- Abmessungen [mm]
-

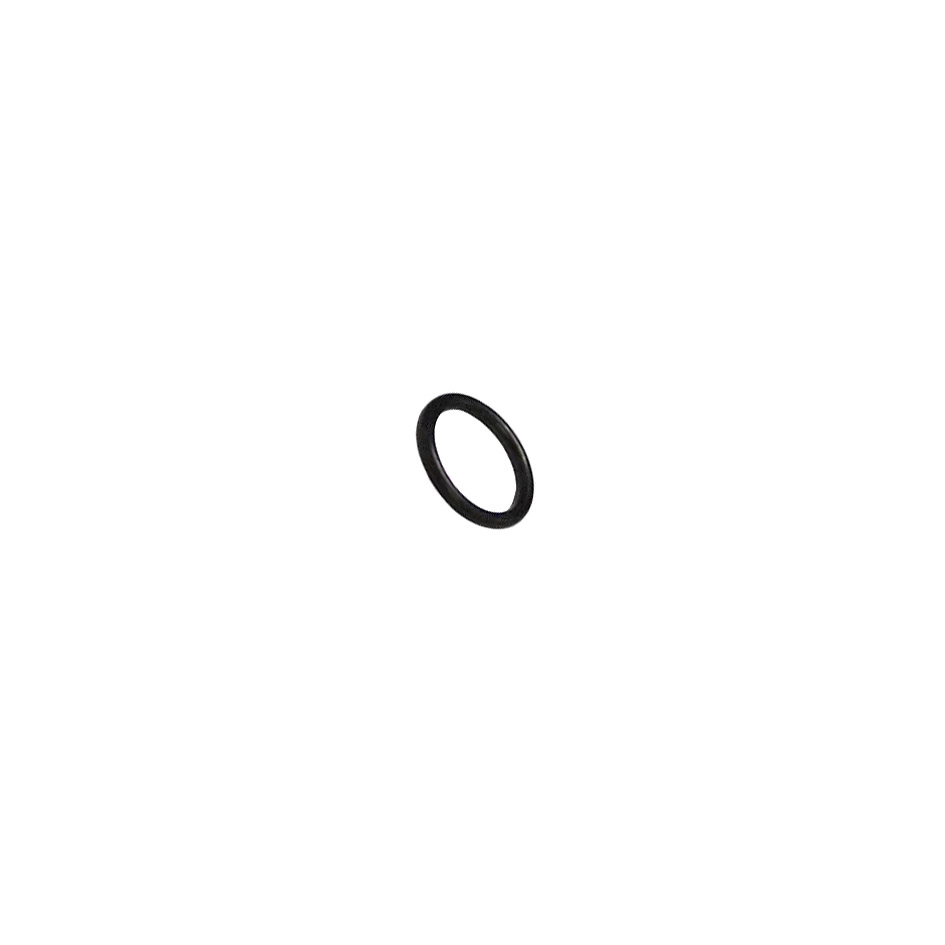

ø 12 x 2
- DIN Norm
-
DIN 3771
- Gewicht
-
0,001 kg
