Aluprofile

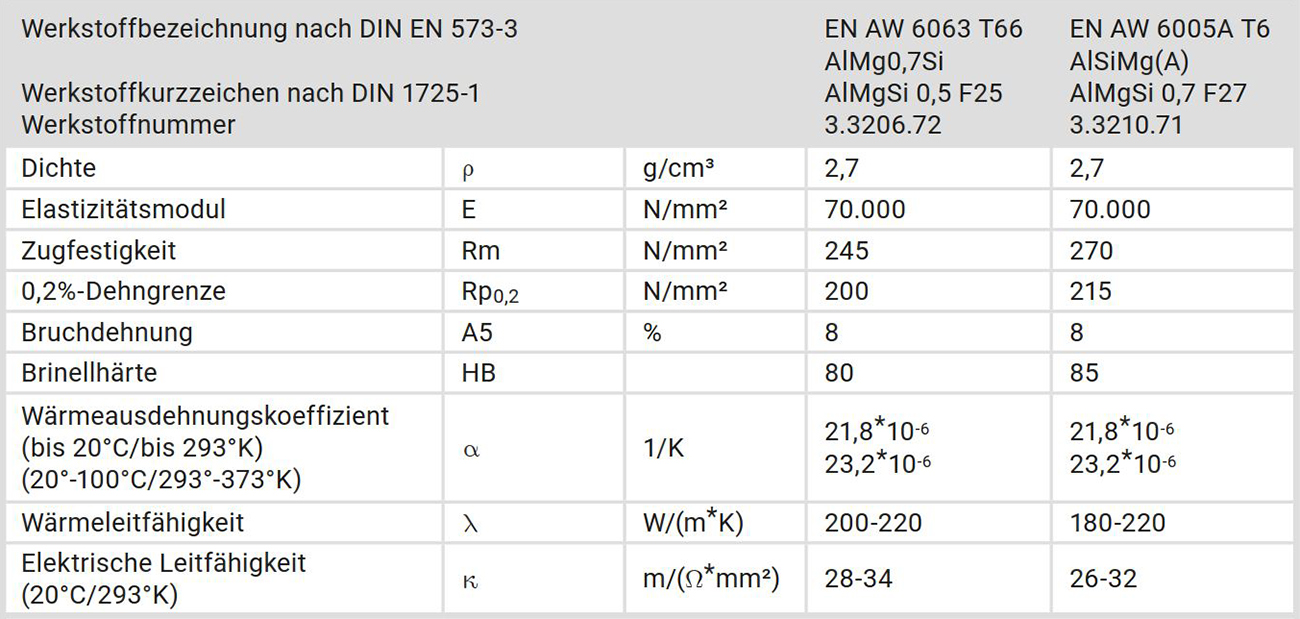

mk verwendet in seiner Profiltechnik nach DIN EN 755-2 in der Regel zwei Werkstoffe. In den Serien 25 und 40 Aluminium mit Legierung AlMgSi 0,5 F25 und in den Serien 50 und 60 überwiegend Aluminium mit Legierung AlMgSi 0,7 F27, welches eine über 7% höhere Festigkeit aufweist. Dadurch sind die Flächenpressung an den Laschen & Schraubenkopf-Auflagen höher und stirnseitige Gewinde tragfähiger. Die in den nachfolgenden Tabellen gezeigten Werte sind die aus der Norm entnommenen höchstzulässigen Abweichungen.

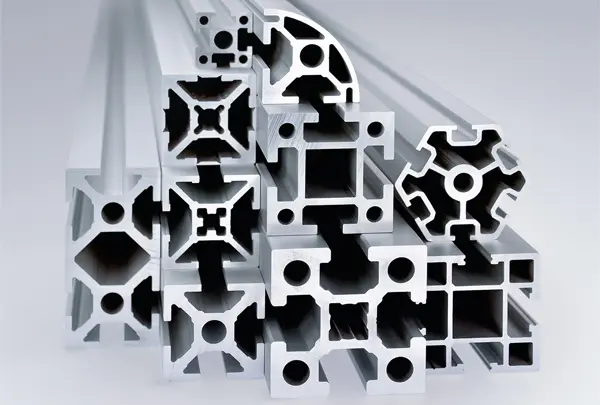

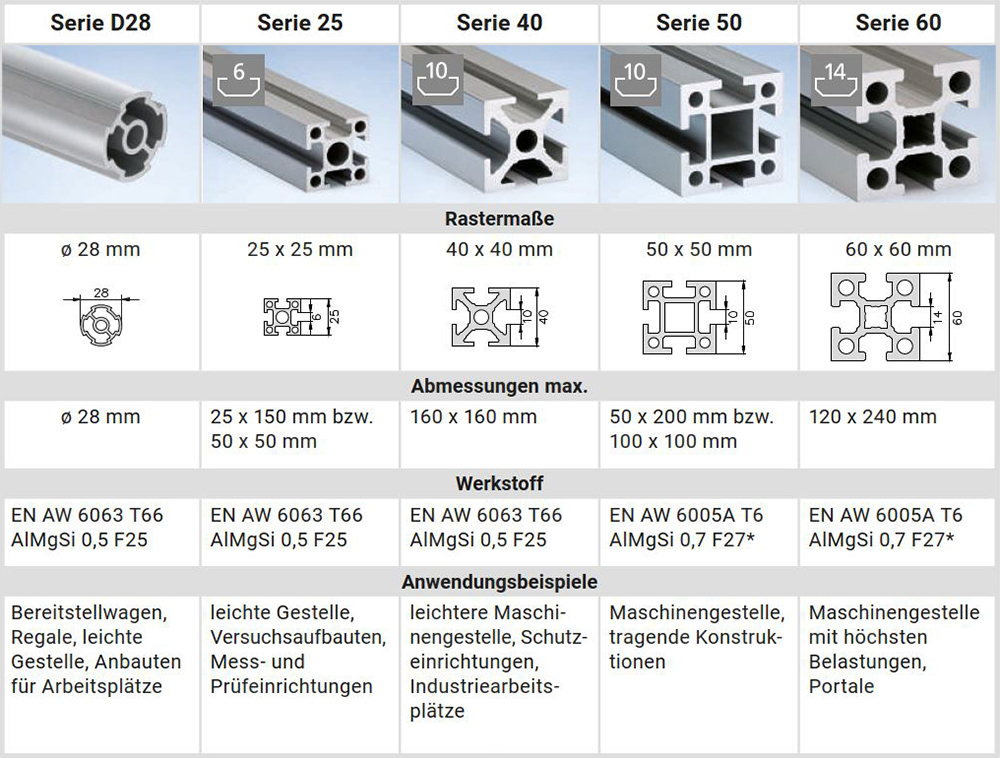

Das mk Profilsystem umfasst vier Serien mit Rastermaßen von 25, 40, 50 und 60 mm sowie die Rundrohr-Serie D28. Für unterschiedliche Anwendungen und Anforderungen an Design und Belastbarkeit steht dadurch immer das geeignete Profil zur Verfügung.

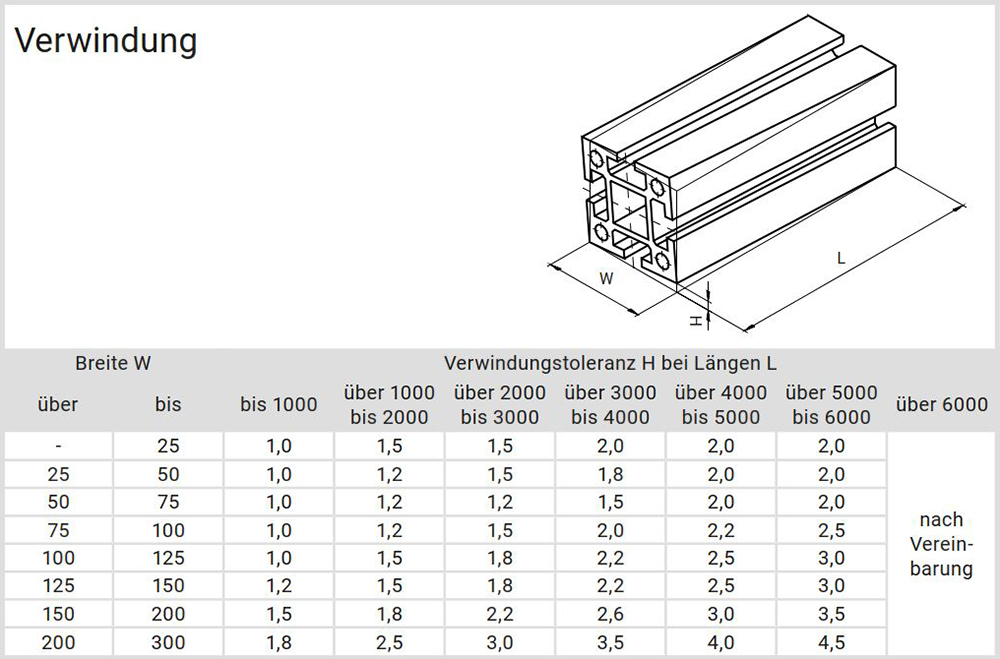

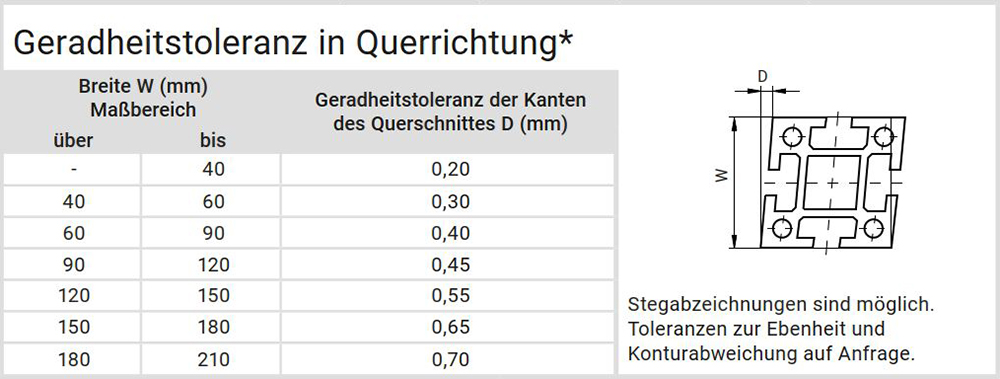

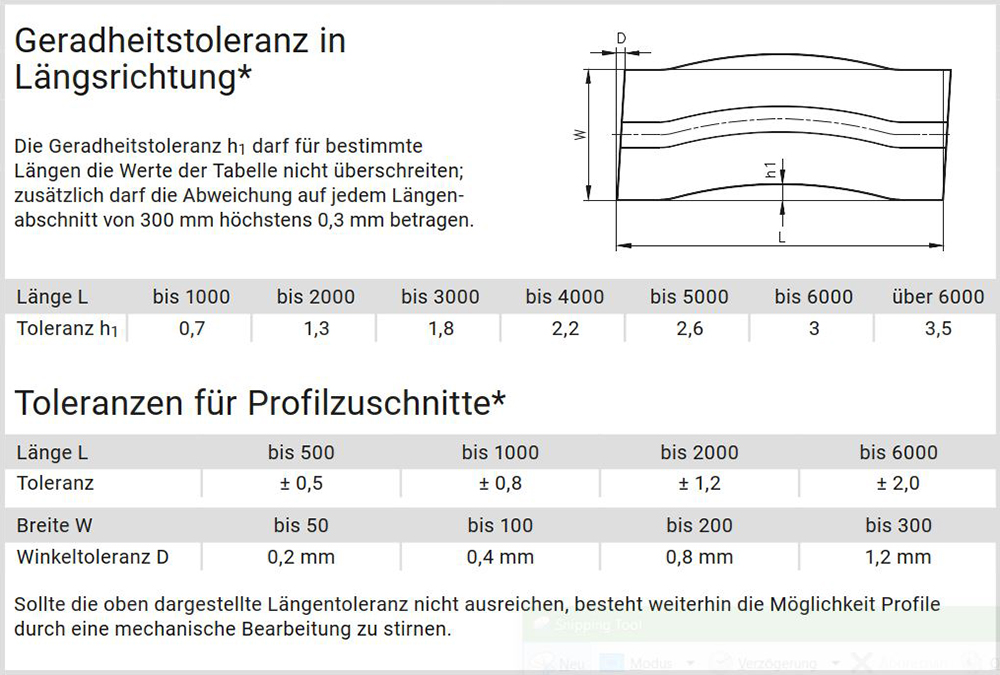

Aluprofile von mk werden gemäß Norm DIN EN 12020 (DIN 17615) gefertigt. Dieser Standard legt die technischen Lieferbedingungen für stranggepresste Präzisionsprofile aus Aluminium (Legierungen EN AW-6060 und EN AW-6063) fest. Unter anderem die maximalen Abweichungen in Maßhaltigkeit, Form, Geradheit und Verwindung.
Die in den nachfolgenden Tabellen gezeigten Werte sind die aus der Norm entnommenen höchstzulässigen Abweichungen.

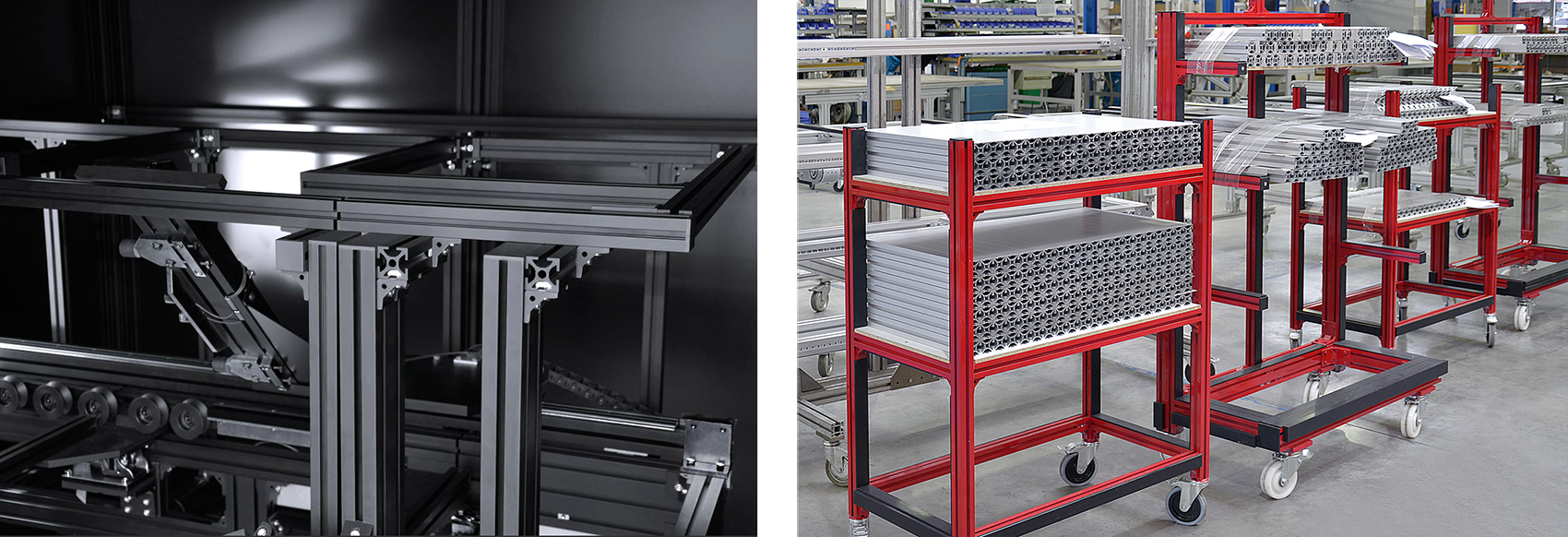

Ja, Aluprofile sind auch farbig erhältlich und werden sowohl dekorativ als auch funktionell eingesetzt. Sie können durch verschiedene Verfahren farblich gestaltet werden, wobei Pulverbeschichtung und Eloxieren die gängigsten Methoden sind. Während Eloxieren die bevorzugte Variante ist und eine dauerhafte, kratzfeste und korrosionsbeständige Oberfläche erzeug, bietet Pulverbeschichtung eine große Auswahl an RAL-Farbtönen. z.B. Schwarz eloxiert zur Reduzierung der Lichtreflektionen in einer Kamerazelle oder rot gepulvert als farbliches Merkmal in der Bereitstellung.

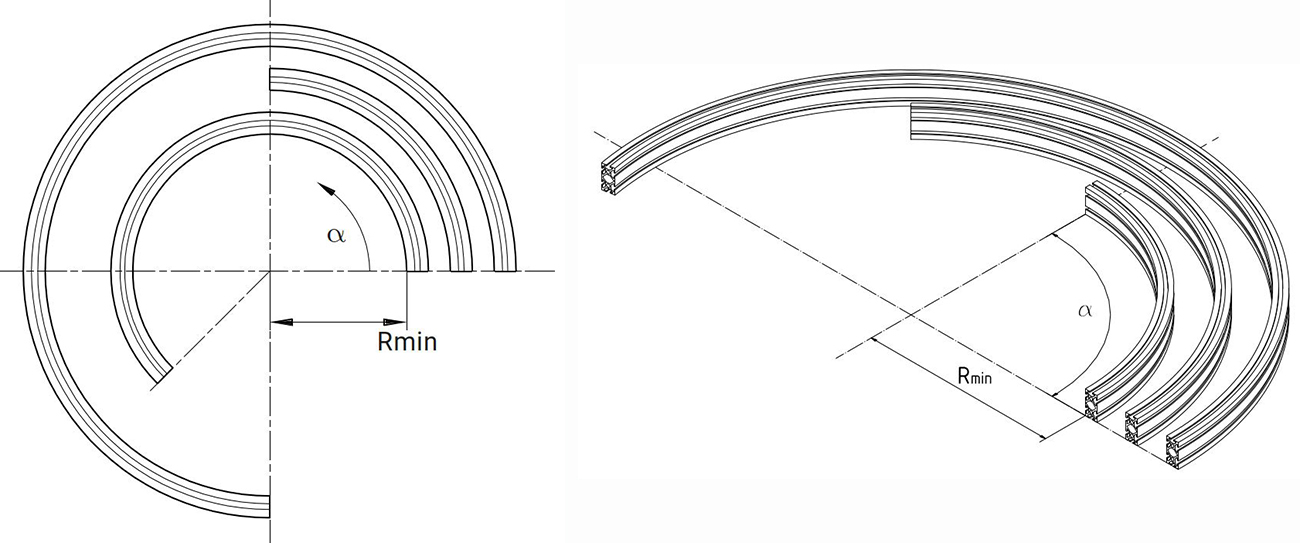

Ausgewählte Aluminiumprofile von mk können bis zu einem Minimal-Innenradius (Rmin) gebogen werden. Dieser variiert je nach Profilquerschnitt.
Bei nicht-quadratischen Profilen kann der Rmin nur über die schmale Profilseite, sprich hochkant gebogen werden. Durch das Biegen verformen sich die Querschnitte leicht, sodass sich beispielsweise Nutweiten verringern können.
Folgende Profile können gebogen werden:
| Profil | Querschnitt [mm] | Rmin [mm] |
| mk 2025.01 | 25x25 | 250 |
| mk 2025.02 | 25x50 | 250 |
| mk 2025.03 | 25x100 | 250 |
| mk 2025.04 | 25x150 | 250 |
| mk 2025.22 | 25x100 | 275 |
| mk 2025.41 | 20x40 | 250 |
| mk 2025.42 | 20x80 | 250 |
| mk 2025.43 | 20x120 | 250 |
| mk 2025.44 | 20x160 | 250 |
| mk 2025.31 | 25x25 | 250 |
| mk 2025.35 | 25x25 | 250 |
| mk 2025.32 | 25x50 | 250 |
| mk 2025.36 | 25x50 | 250 |
| mk 2040.01 | 40x40 | 600 |
| mk 2040.02 | 40x80 | 600 |
| mk 2001 | 25x50 | 400 |
| mk 2000 | 50x50 | 1200 |
| mk 2014 | 50x50 | 1200 |
| mk 2023 | 50x75 | 1200 |
| mk 2004 | 50x100 | 1200 |

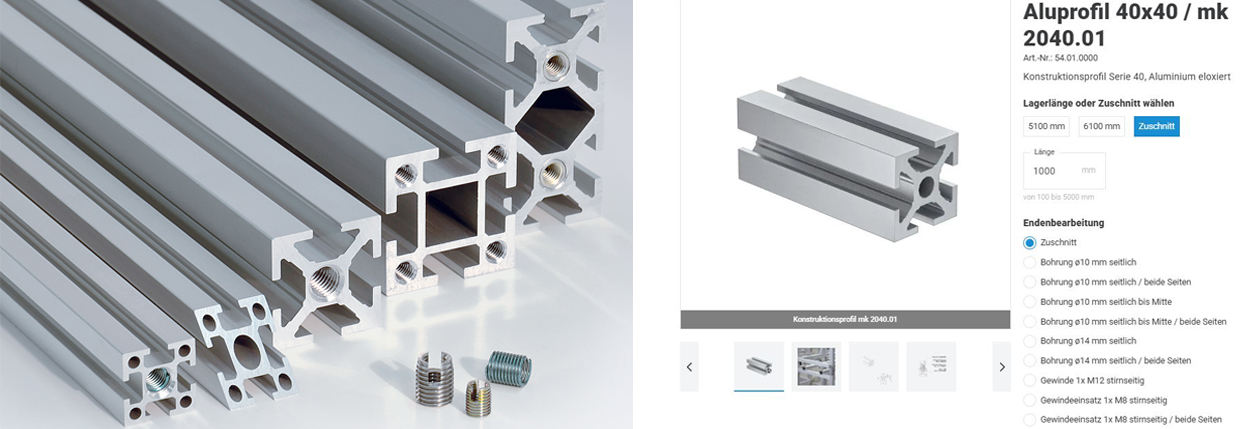

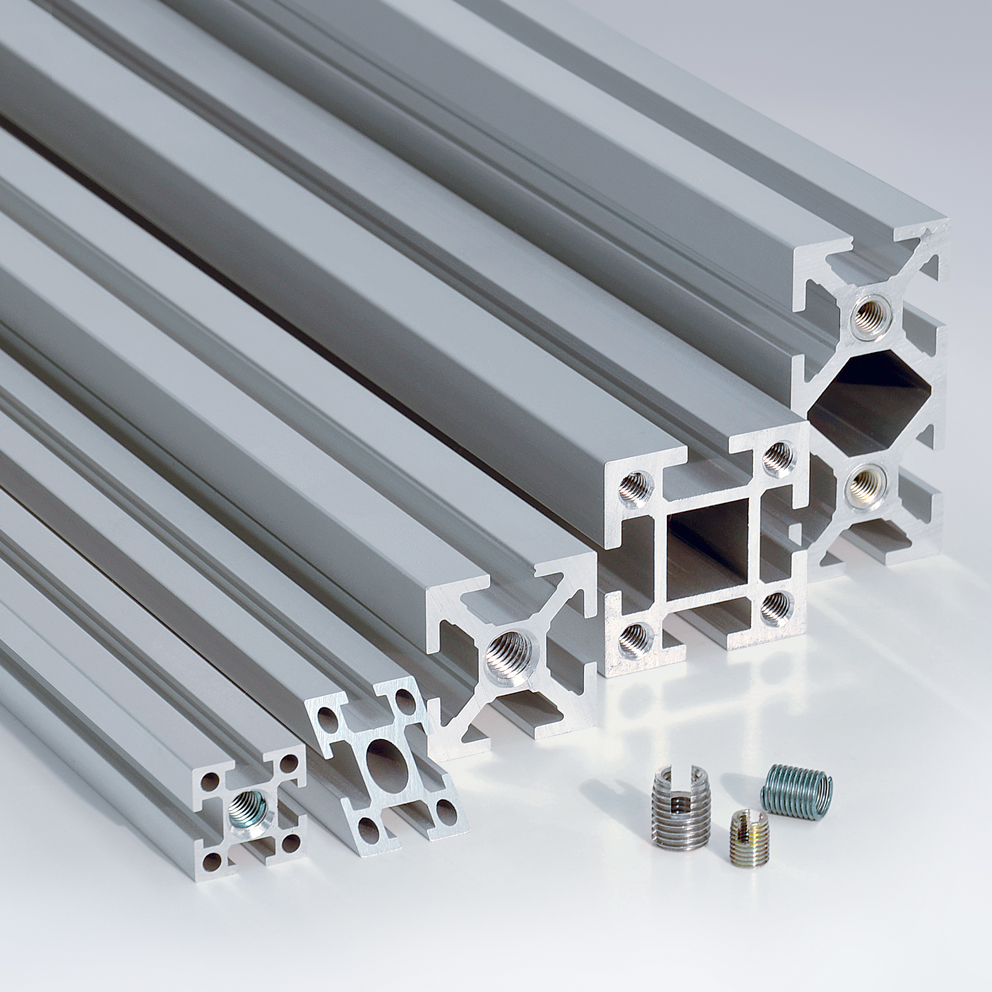

Für die Konstruktion formschlüssiger Verbindungen von Alu-Systemprofilen müssen diese in einigen Fällen an den Enden bearbeitet werden. Für die Verbindung mit Spannverbindern benötigt das Aluminiumprofil beispielsweise eine entsprechende Bohrung oder die Profilenden müssen für spezielle Konstruktionen mit Gewinden versehen werden.
Die gängigsten Profilbearbeitungen sind in der jeweiligen Detailansicht des Aluprofils als Standard verfügbar. Individuelle Kundenwünsche lassen sich auf Anfrage realisieren.

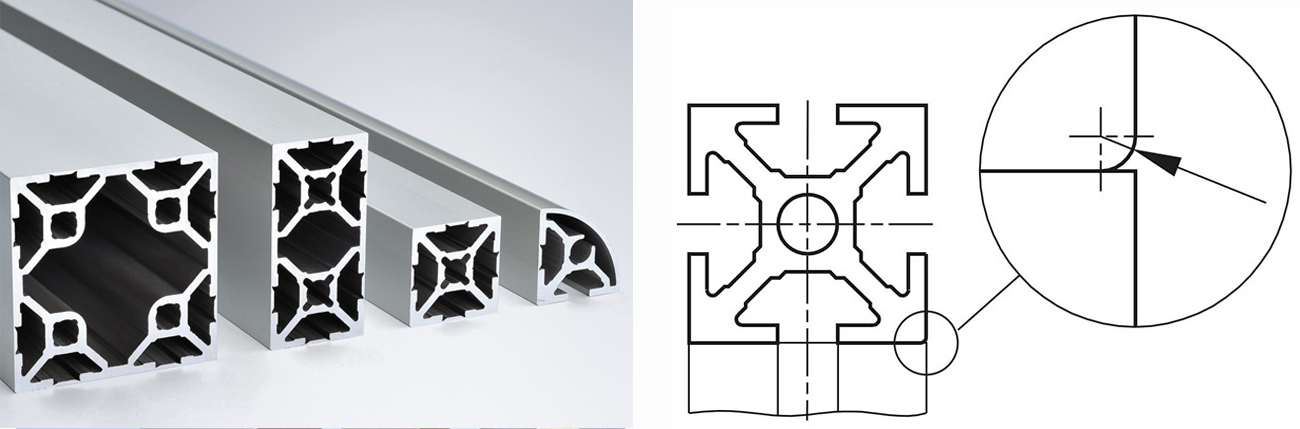

Ja. Spezielle Reinraumprofile von mk haben eine glatte und ebene Oberfläche, wodurch Schmutzansammlungen verhindert werden. Bei Verbindungen der Profile untereinander, ist durch den bei mk üblichen Kantenradius von nur 1 mm, ein glatter Übergang nahezu ohne Lücken oder Spalten gegeben. In Verbindung mit Reinraumverbindern und den passenden Endkappen lassen sich hygienische Konstruktionen umsetzen, die leicht zu reinigen sind.
Es stehen ein- bis vierseitig geschlossene Profile mit eckigen Querschnitten von 40x40, 40x80, 80x80 und 50x50 mm zur Verfügung sowie zwei Rundprofile im Durchmesser 28 und 40 mm.
Eines der traditionell wichtigsten Produktmerkmale der Aluminium-Profiltechnik ist die offenliegende Systemnut. Sie ermöglicht den Ingenieuren die nötige Flexibilität für die Konstruktion eines stufenlos anpassbaren Profilgestells. Bei Reinraumprofilen ist diese Nut geschlossen, kann aber bei Bedarf teilweise geöffnet werden. Dadurch kann die geöffnete Nut zum Einsatz von Verbindungselementen oder für die Befestigung von Anbauteilen genutzt werden. Anschließend kann sie mithilfe von Verschlussprofilen wieder geschlossen werden. Alternativ kann die Systemnut von offenen Aluprofilen auch einfach mit Verschlussprofilen geschlossen werden. Dies verhindert ebenfalls eine Verunreinigung der Nut und sorgt für eine einfache Reinigung. Farbige Verschlussprofile können zudem optische Akzente setzen oder Hinweise auf die möglicherweise darunter befindlichen Versorgungsleitungen geben.
