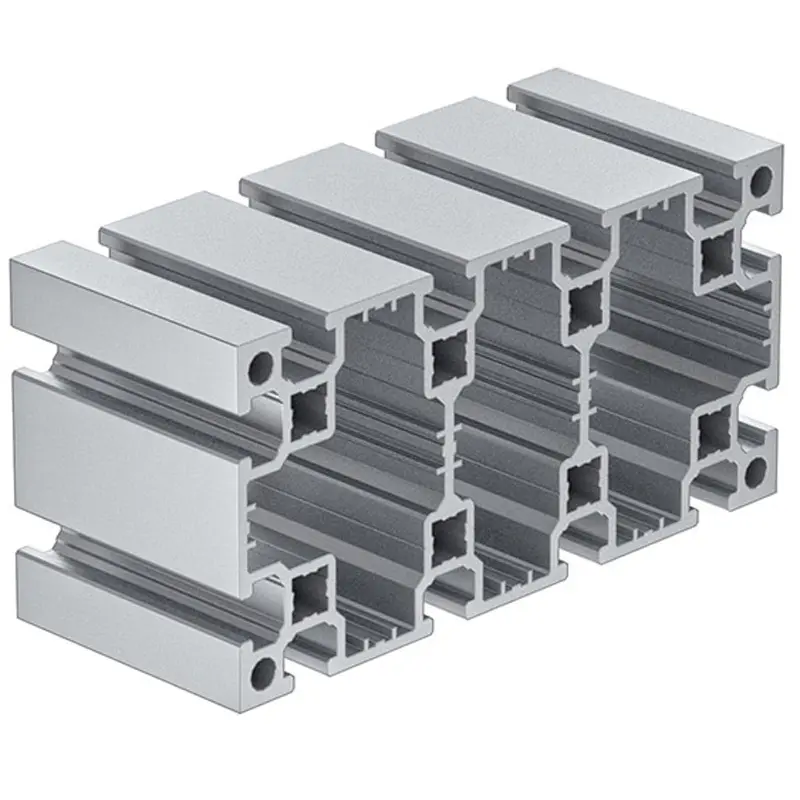

• Schwerlastprofil mk 2060.07

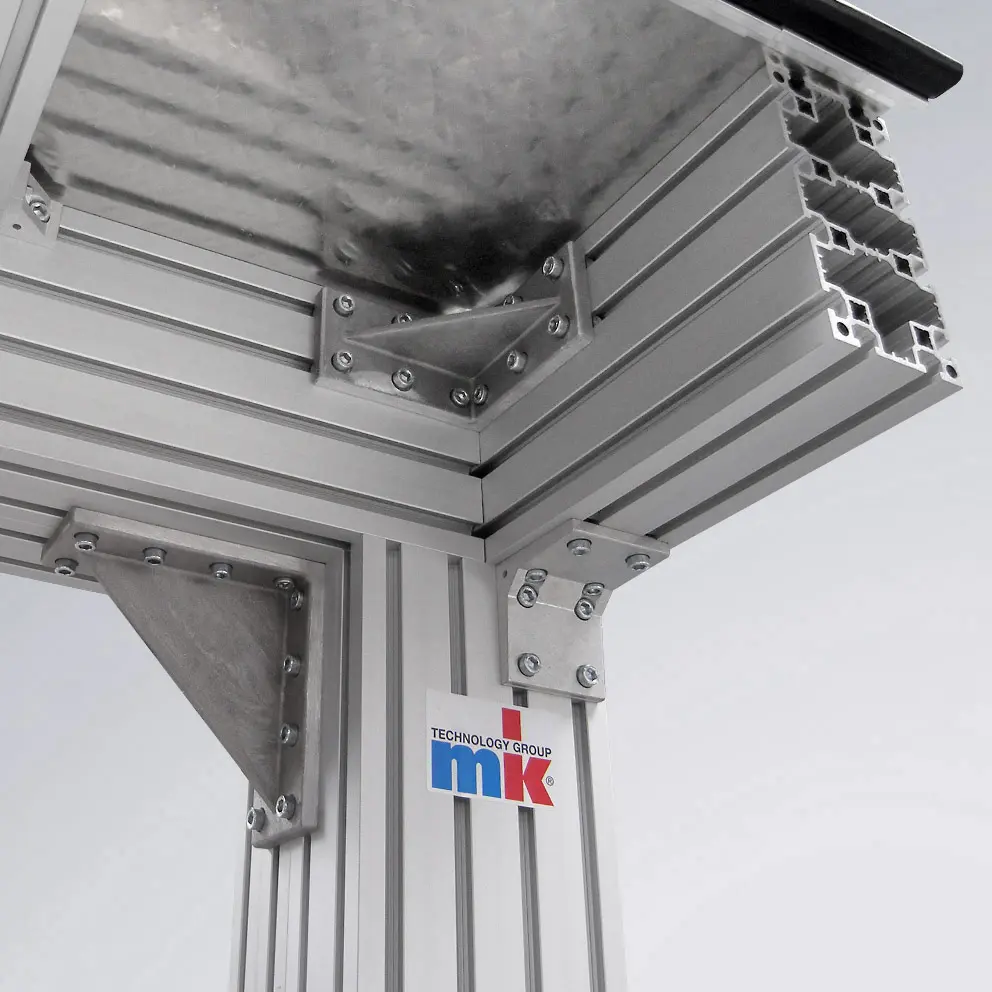

  • Montagebühne montiert aus Profil mk 2060.07

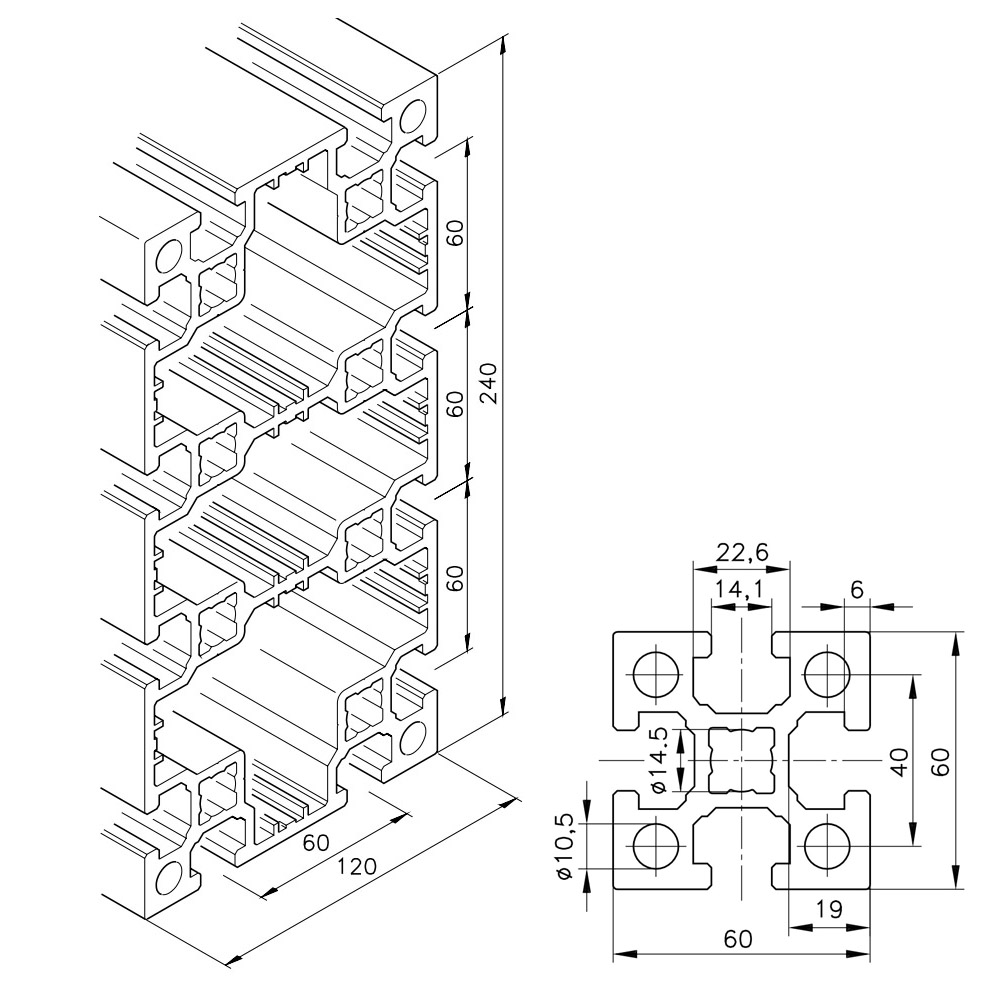

  • Schwerlastprofil mk 2060.07 Abmessungen
  • mk Profilserie 60 Befestigungsbeispiel
  • Schwerlastprofil mk 2060.07
  • Montagebühne montiert aus Profil mk 2060.07
  • Schwerlastprofil mk 2060.07 Abmessungen
  • mk Profilserie 60 Befestigungsbeispiel

Aluprofil 120x240 / mk 2060.07

Art.-Nr.: 60.07.5100

Schwerlastprofil Serie 60, für höchste Belastungen und große Portale, Aluminium eloxiert

Preis auf Anfrage
Jetzt anmelden
Zugang nur für gewerbliche Kunden. Privatkunden auf Anfrage.
Auf Lager

Das Schwerlastprofil mk 2060.07 hat einen Querschnitt von 120x240 mm und verfügt über 4 offene Seiten mit insgesamt 12 offenen Systemnuten. Die klassischen Einsatzgebiete der Serie 60 sind Maschinengestelle für höchste Belastungen und große Portale, die eigentlich dem Stahlbau vorbehalten sind.

Die richtige Auswahl des Profils ist aber abhängig von der Art der entsprechenden Anwendung und deren Anforderungen an die Belastbarkeit und das Design. Die Nutbreite von 14 mm und die Nuttiefe von 19 mm ist für die Verwendung von DIN-Schrauben M12 ausgelegt, wobei M6, M8 und M10 optional möglich sind. Der stirnseitig mittige Bohrkanal ø = 14,5 mm ist zum direkten Einschneiden von Gewinde M16 sowie für einen selbstschneidenden Gewindeeinsatz M12 ausgelegt. Die äußeren Bohrkanäle ø = 10,5 mm sind zum direkten Einschneiden von Gewinde M12 sowie für einen selbstschneidenden Gewindeeinsatz M8 oder einen Drahtgewindeeinsatz Helicoil M10 ausgelegt.

Technische Daten
Profilserie
Serie 60
Nut [mm]
14
Material
Aluminium (AlMgSi 0,7 F28), eloxiert
Querschnitt [mm]
120 x 240
Lagerlänge [mm]
5100
Masse m [kg/m]
18,1
Fläche A [m²]
6700
Flächenträgheitsmoment um x-Achse Ix [cm⁴]
4090
Flächenträgheitsmoment um y-Achse Iy [cm⁴]
1180
Polares Flächenträgheitsmoment It [cm⁴]
591
Widerstandsmoment um x-Achse Wx [cm³]
340
Widerstandsmoment um y-Achse Wy [cm³]
169
Polarer Widerstandsmoment Wp [cm³]
58,3
Gewicht
92,259 kg
Durchbiegungsrechner

Profildaten

Profilgewicht
0 kg/m
Ix-hochkant
0 cm⁴
Iy-flach
0 cm⁴
mm
kg
kg/m
Gesamtlast
0 N

Sollte ein Feld rot markiert sein oder sich nicht ausfüllen lassen, liegt die Profillänge außerhalb der zulässigen Mindest- bzw. Maximalwerte, für die eine Durchbiegungsberechnung möglich ist. Kontaktieren Sie uns gern für Ihre spezielle Anwendung – wir unterstützen Sie jederzeit.

Lastfall 1
Profil auf zwei Stützen gelenkig
hochkant flach
Durchbiegung fx= 0 mm fy= 0 mm
Biegespannung σx = 0 N/mm² σy = 0 N/mm²
Lastfall 2
Profil auf zwei Stützen fest eingespannt
hochkant flach
Durchbiegung fx= 0 mm fy= 0 mm
Biegespannung σx = 0 N/mm² σy = 0 N/mm²
Lastfall 3
Profil einseitig fest eingespannt
hochkant flach
Durchbiegung fx= 0 mm fy= 0 mm
Biegespannung σx = 0 N/mm² σy = 0 N/mm²
CAD-Daten
Kein 3D-Modell für diesen Artikel

Registrieren Sie sich jetzt kostenfrei oder loggen Sie sich hier ein, um die CAD-Daten herunterzuladen.
