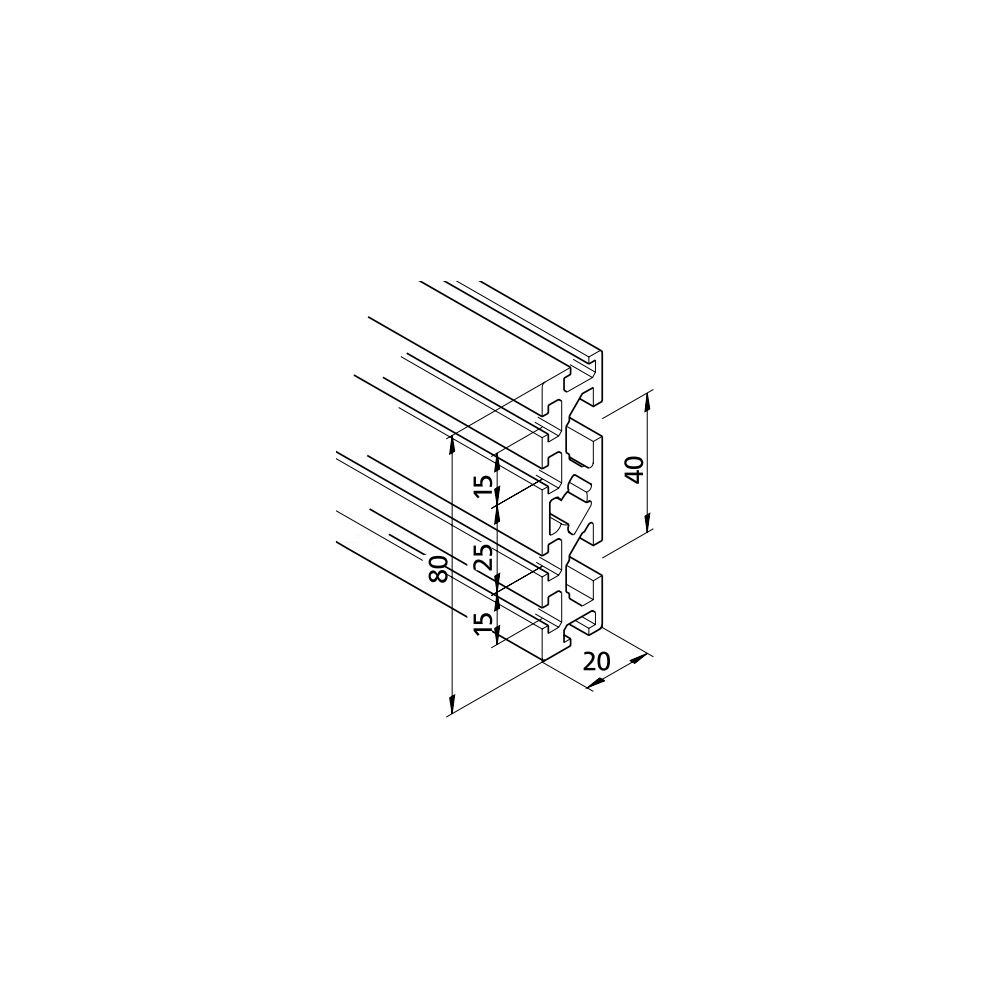

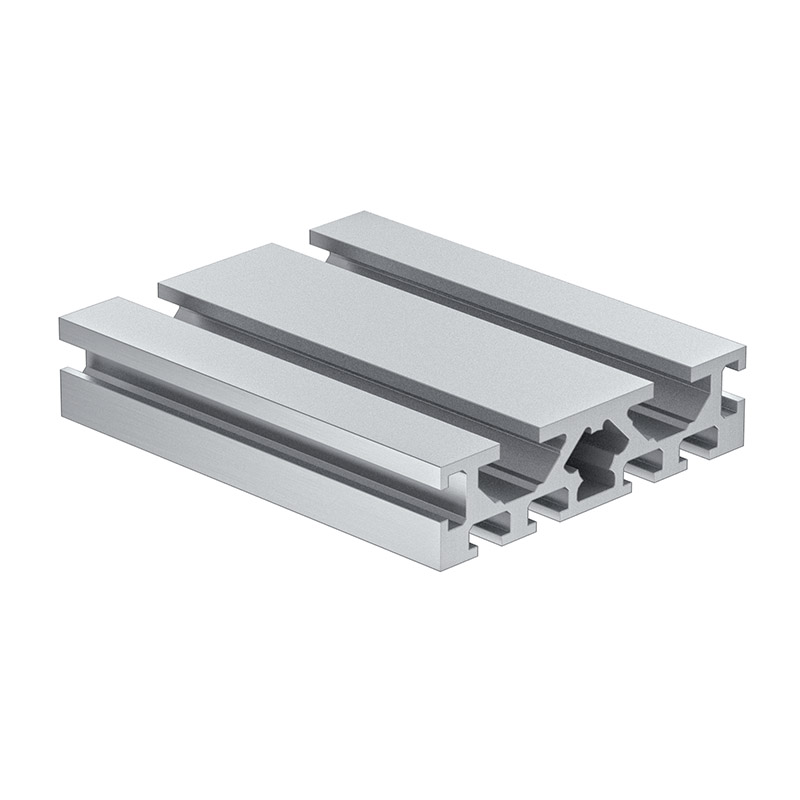

Das Adapterprofil mk 2025.42 hat einen Querschnitt von 20x80 mm und ist auf einer Seite mit 4 Systemnuten der Serie 25 (6 mm) und auf der anderen Seite mit 2 Systemnuten der Serie 40 (10 mm) ausgestattet. Dies macht vielfältige Kombinationen der Serien 25 und 40 möglich. Klassische Einsatzgebiete sind Platten für Labortische und Grundplatten für Versuchsaufbauten mit Ventilen und Schaltern.

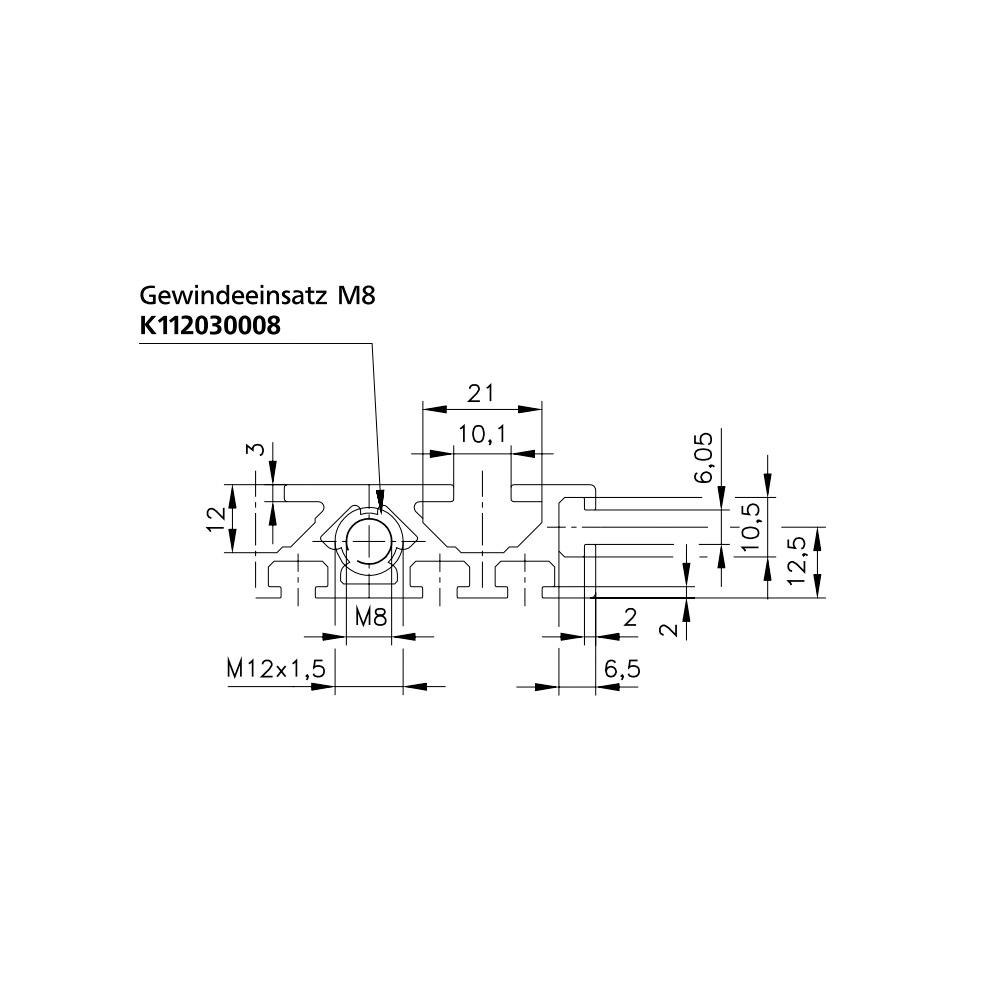

Die richtige Auswahl des Profils ist aber abhängig von der Art der entsprechenden Anwendung und deren Anforderungen an die Belastbarkeit und das Design. Die Bohrkanäle der Profile sind für das Einschneiden von Gewinden sowie das Einbringen eines Gewindeeinsatzes oder Helicoils ausgelegt.
- Profilserie
-
Serie 25 / Serie 40
- Nut [mm]
-
6 / 10
- Material
-
Aluminium (AlMgSi 0,5 F25), eloxiert
- Querschnitt [mm]
-
20 x 80
- Lagerlänge [mm]
-
5100
- Masse m [kg/m]
-
1,94
- Fläche A [m²]
-
717
- Flächenträgheitsmoment um x-Achse Ix [cm⁴]
-
42,5
- Flächenträgheitsmoment um y-Achse Iy [cm⁴]
-
2,97
- Widerstandsmoment um x-Achse Wx [cm³]
-
10,6
- Widerstandsmoment um y-Achse Wy [cm³]
-
2,88
- Gewicht
-
9,894 kg
Profildaten
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
