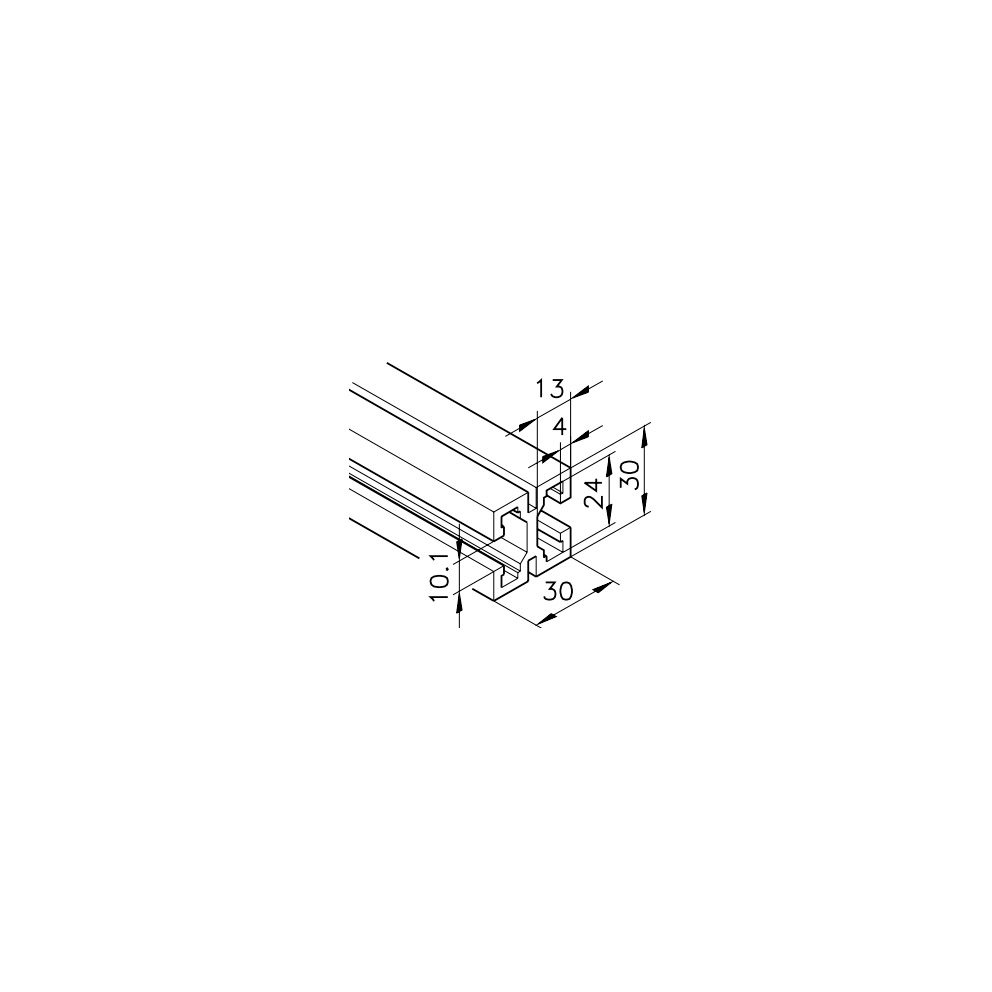

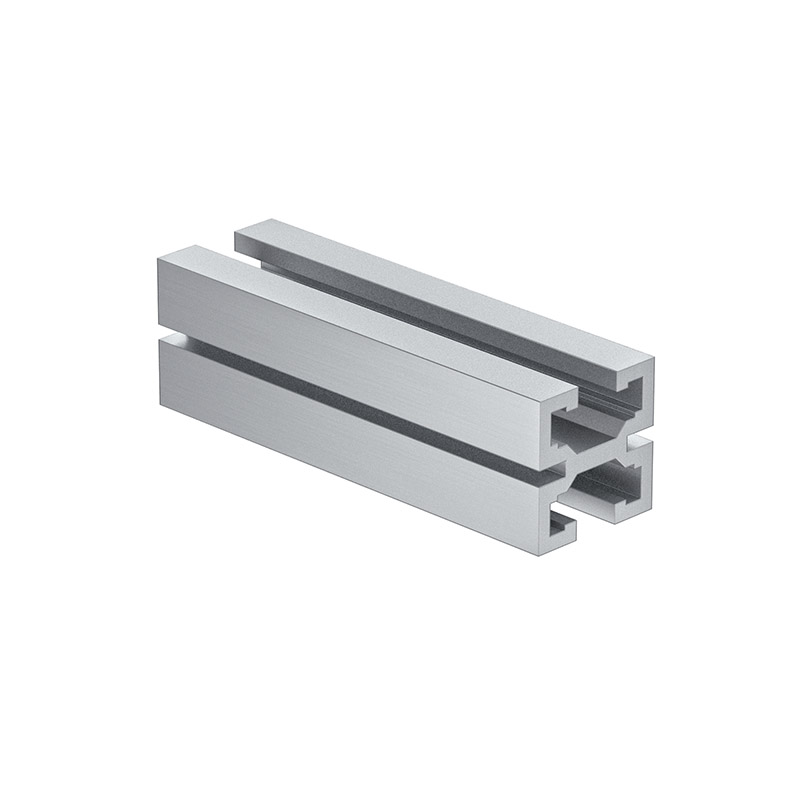

Das Konstruktionsprofil mk 2030 hat einen Querschnitt von 30x30 mm und verfügt über 2 gegenüberliegenden offenen Systemnuten. Klassischerweise wird dieses Profil als Traverse zur Stabilisierung von schweren Maschinengestellen, Rahmen mit hohen statischen Belastungen und tragende Konstruktionen.

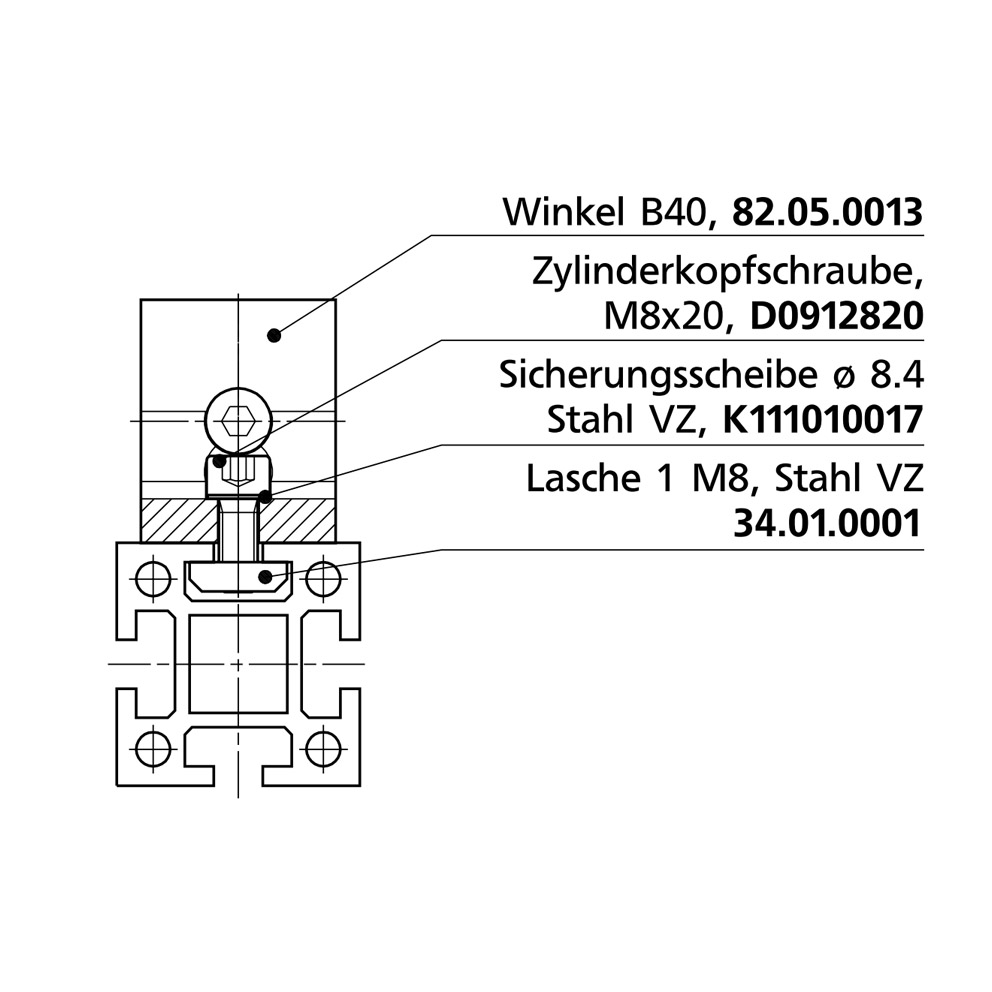

Die richtige Auswahl des Profils ist aber abhängig von der Art der entsprechenden Anwendung und deren Anforderungen an die Belastbarkeit und das Design. Die Nutbreite von 10 mm und die Nuttiefe von 12 mm ist für die Verwendung von DIN-Schrauben M8 ausgelegt, wobei auch M4, M5 und M6 optional möglich sind. Die äußeren Bohrkanäle der Profile sind für das Einschneiden von Gewinden sowie das Einbringen eines Gewindeeinsatzes oder Helicoils möglich.
- Profilserie
-
Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium (AlMgSi 0,7 F28), eloxiert
- Querschnitt [mm]
-
30 x 30
- Lagerlänge [mm]
-
5100
- Masse m [kg/m]
-
1,06
- Fläche A [m²]
-
394
- Flächenträgheitsmoment um x-Achse Ix [cm⁴]
-
3,12
- Flächenträgheitsmoment um y-Achse Iy [cm⁴]
-
4,45
- Widerstandsmoment um x-Achse Wx [cm³]
-
2,08
- Widerstandsmoment um y-Achse Wy [cm³]
-
2,96
- Gewicht
-
5,406 kg
Profildaten
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
