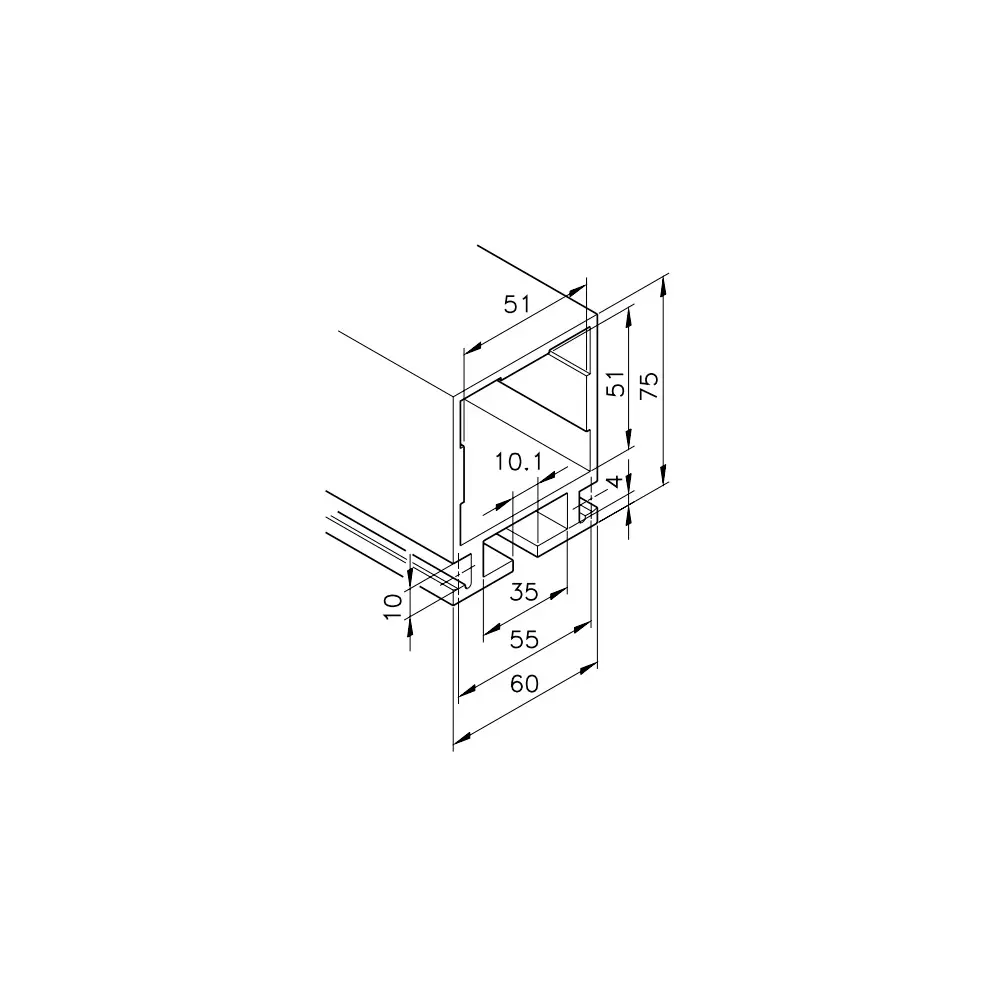

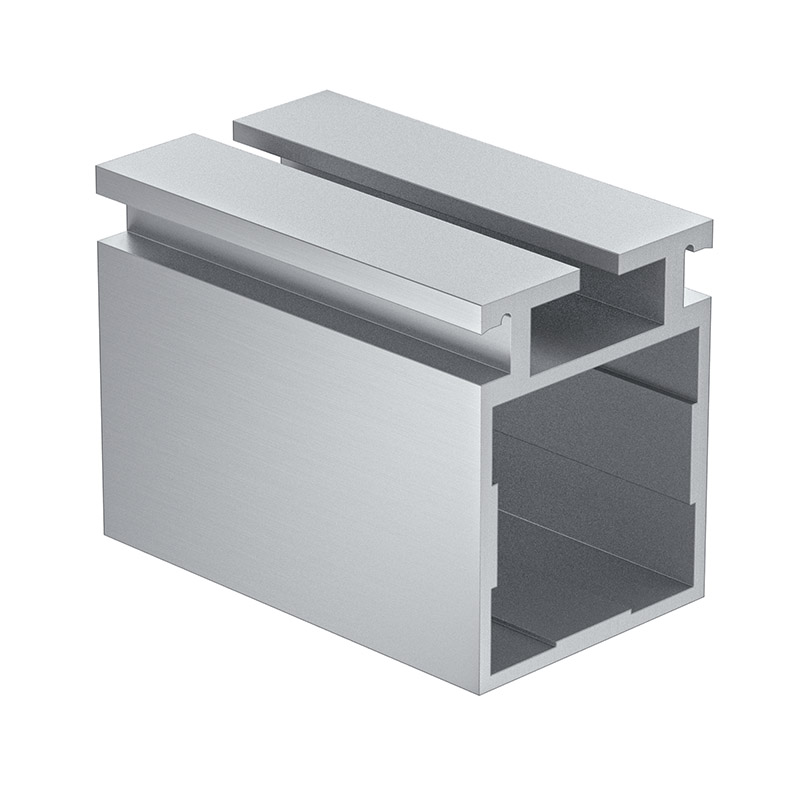

Das Teleskopprofil mk 2031 hat einen Querschnitt von 75x60 mm und in Verbindung mit dem Basisprofil mk 2000 (50x50 mm) ist eine Höhenverstellung von z.B. Arbeitstischen und Untergestellen möglich. Das Teleskopprofil umschlißt das Basisprofil dabei zur Hälfte und kann per Schraube oder Klemmhebel schnell und einfach realisiert werden.
- Profilserie
-
Serie 50
- Material
-
Aluminium (AlMgSi 0,7 F28), eloxiert
- Querschnitt [mm]
-
75 x 60
- Lagerlänge [mm]
-
5100
- Masse m [kg/m]
-
2,85
- Fläche A [m²]
-
1120
- Flächenträgheitsmoment um x-Achse Ix [cm⁴]
-
79,2
- Flächenträgheitsmoment um y-Achse Iy [cm⁴]
-
55,66
- Widerstandsmoment um x-Achse Wx [cm³]
-
23,2
- Widerstandsmoment um y-Achse Wy [cm³]
-
18,5
- Gewicht
-
14,535 kg
Durchbiegungsrechner
Profildaten
Profilgewicht
0
kg/m
Ix-hochkant
0
cm⁴
Iy-flach
0
cm⁴
mm
kg
kg/m
Gesamtlast
0
N
Lastfall 1
Profil auf zwei Stützen gelenkig
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
Lastfall 2
Profil auf zwei Stützen fest eingespannt
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
Lastfall 3
Profil einseitig fest eingespannt
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
CAD-Daten
Kein 3D-Modell für diesen Artikel
Registrieren Sie sich jetzt kostenfrei oder loggen Sie sich hier ein, um die CAD-Daten herunterzuladen.
Jetzt Anmelden
