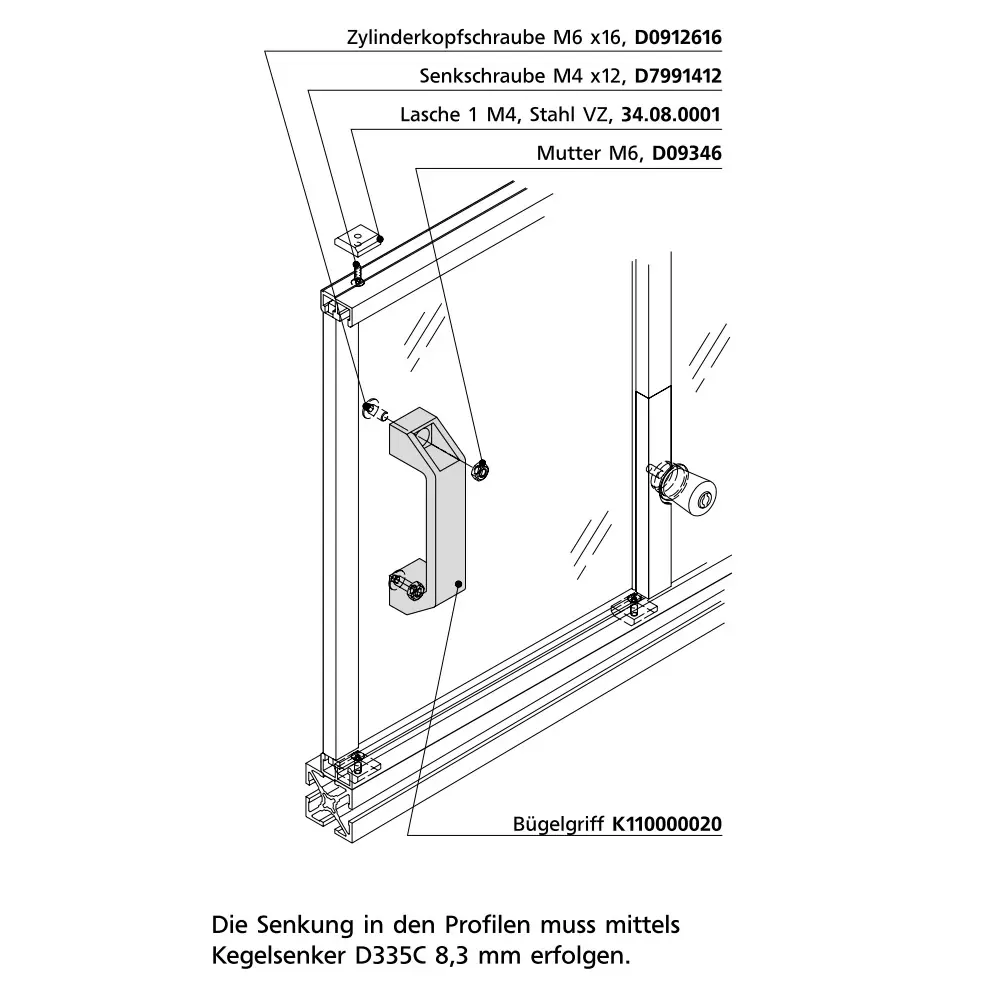

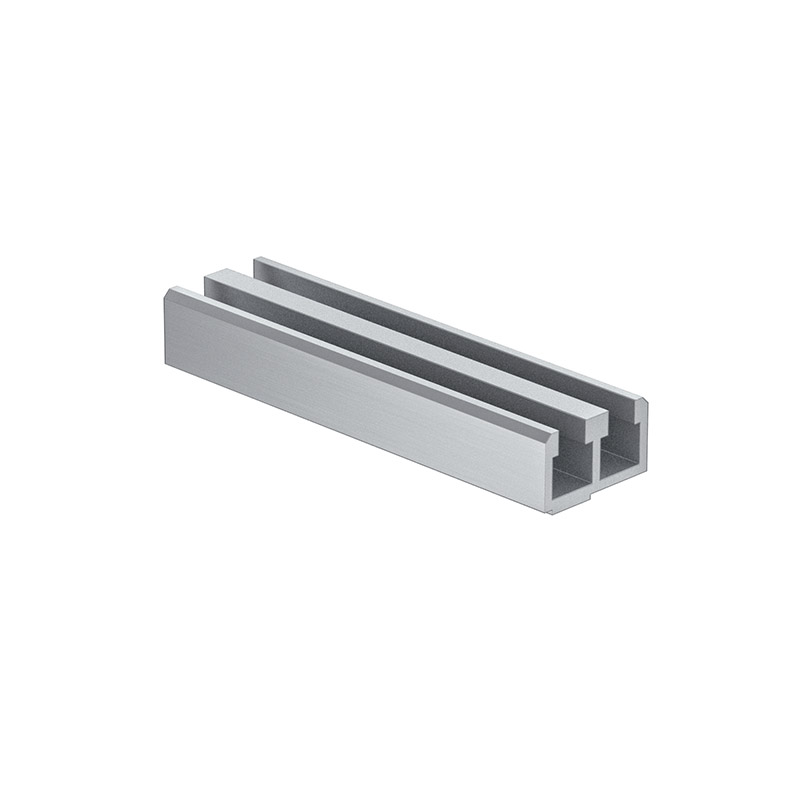

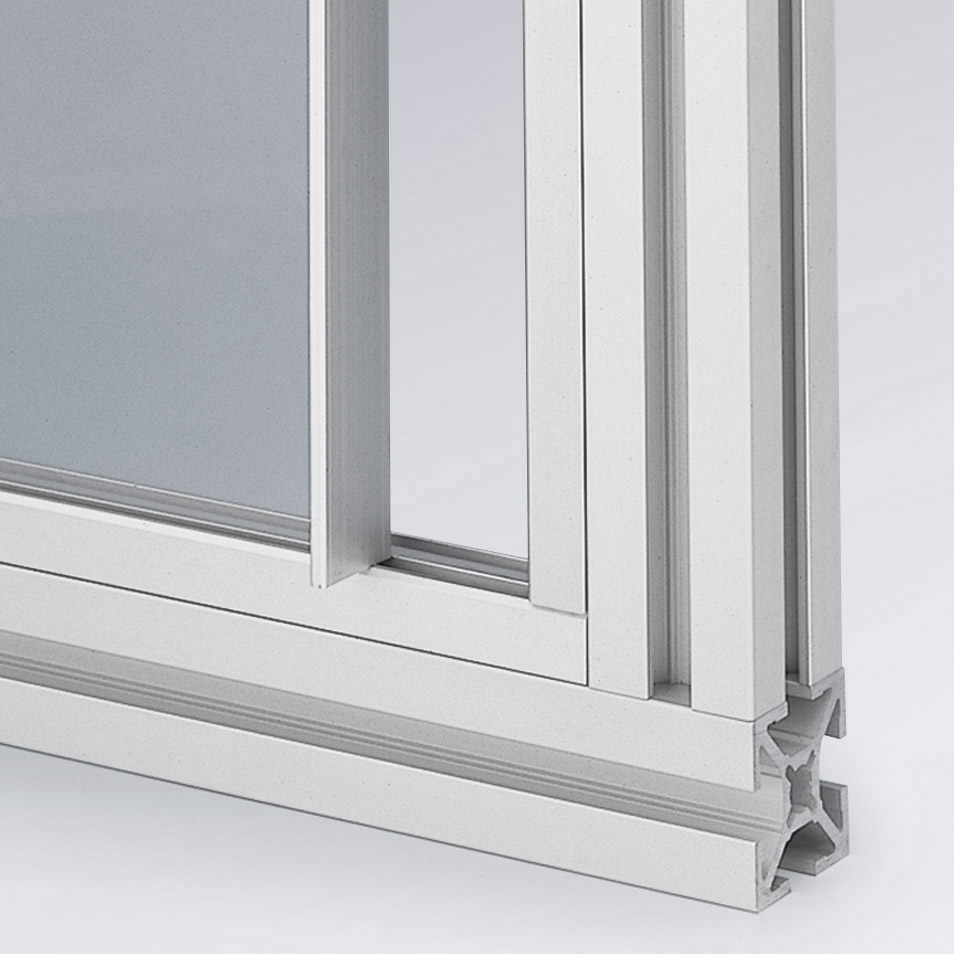

Das Aluprofil mk 2240 hat die Abmessungen 16x27 mm und bietet 2 Nuten zum Führen von Schiebeelementen. Zur Befestigung müssen die Profile mit Senkbohrungen versehen werden, die im Abstand von ca. 300 mm angeordnet sein sollten. Die Senkung in dem Profil muss mittels Kegelsenker D335C 8,3 mm erfolgen.
- Profilserie
-
Serie 40 / Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium (AlMgSi 0,5 F25), eloxiert

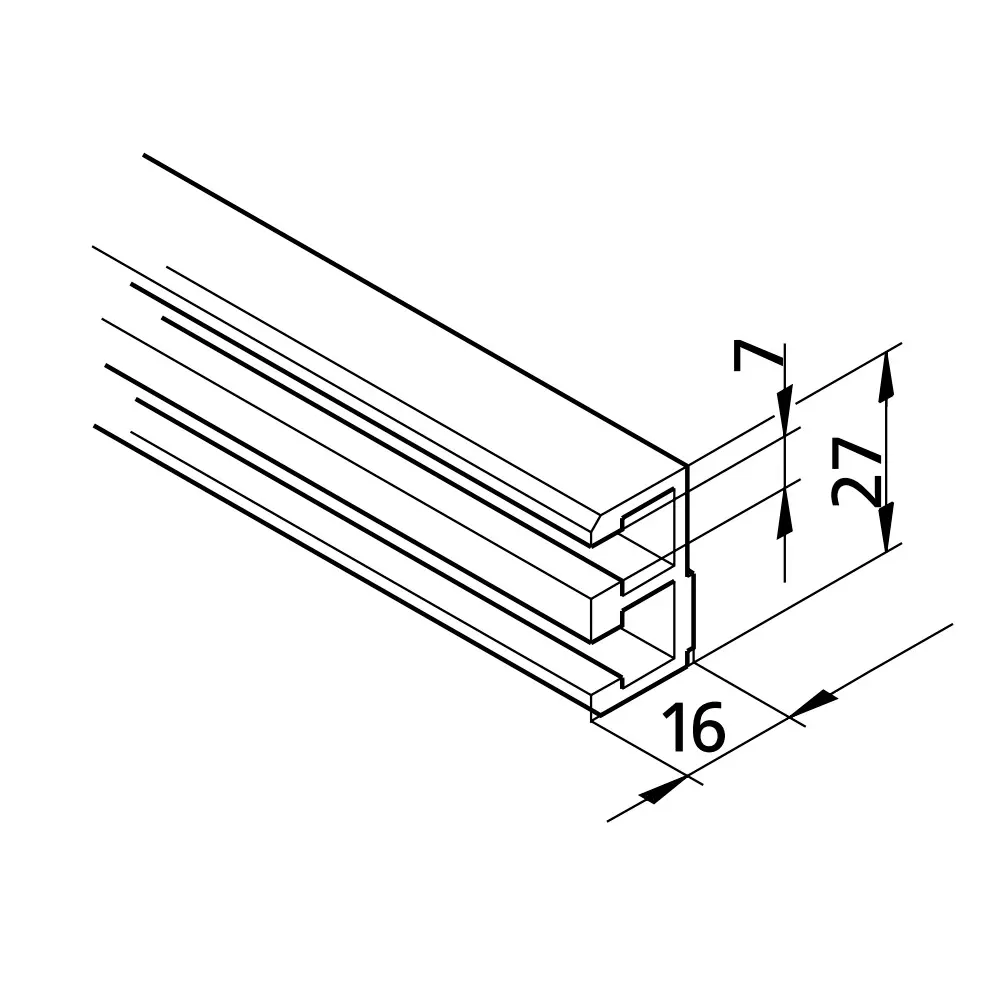

- Querschnitt [mm]
-
16 x 27
- Lagerlänge [mm]
-
5100
- Masse m [kg/m]
-
0,47
- Fläche A [m²]
-
173
- Gewicht
-
2,3868 kg
