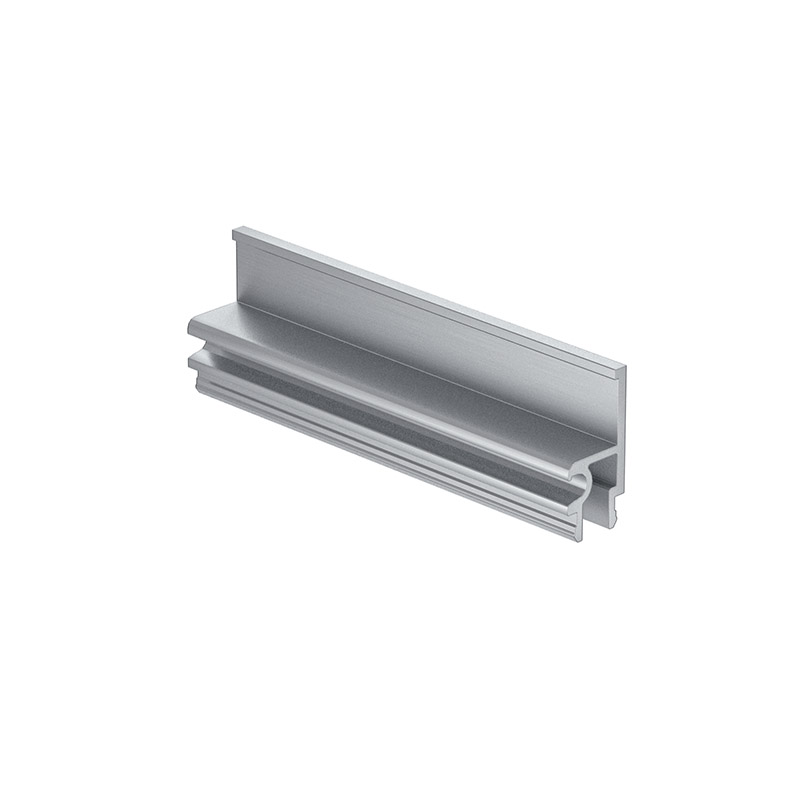

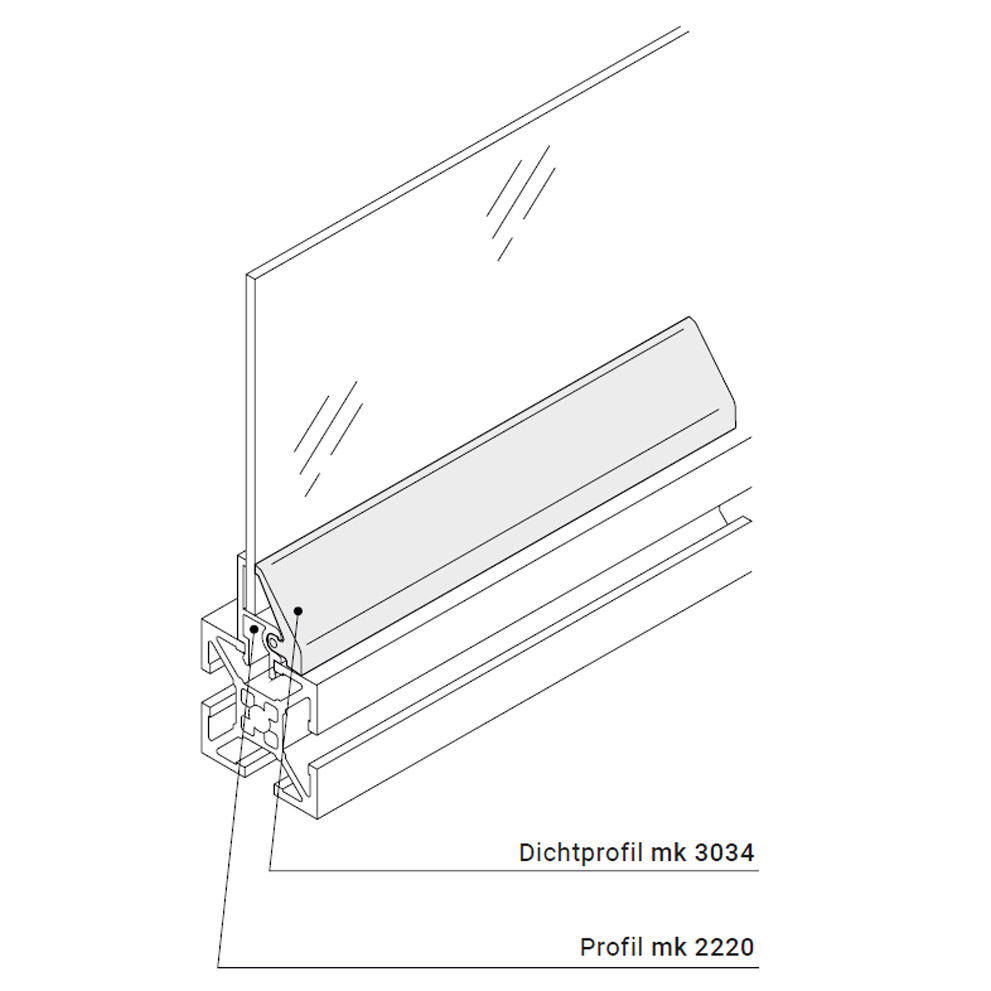

Das Profil mk 2220 aus eloxiertem Aluminium stellt in Verbindung mit dem Dichtprofil 3034 eine universelle Halterung für Flächenelemente von 2 bis 8 mm dar. Als Trägerprofile eignen sich alle Konstruktionsprofile der Serien 40 und 50.
- Profilserie
-
Serie 40 / Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium (AlMgSi 0,5 F25), eloxiert

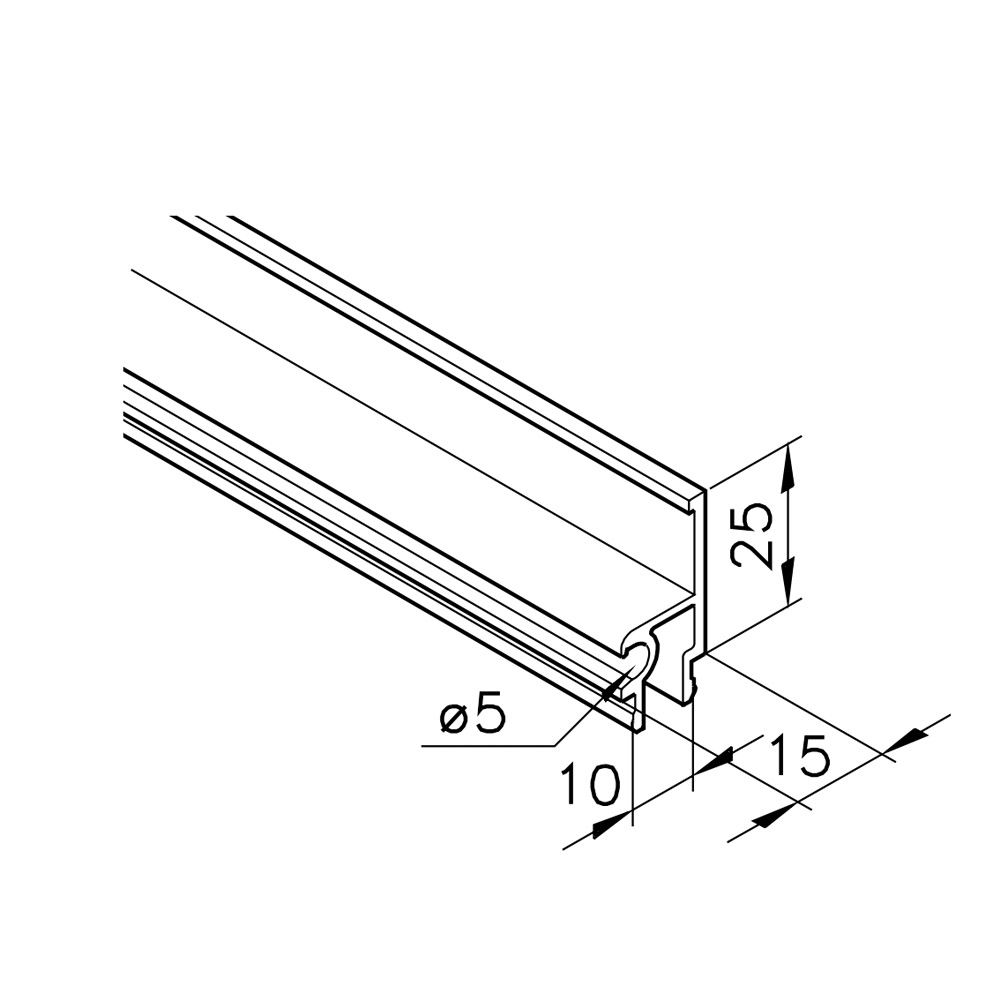

- Querschnitt [mm]
-
15 x 25
- Lagerlänge [mm]
-
6100
- Masse m [kg/m]
-
0,32
- Fläche A [m²]
-
119
- Gewicht
-
2,196 kg
CAD-Daten
Kein 3D-Modell für diesen Artikel
