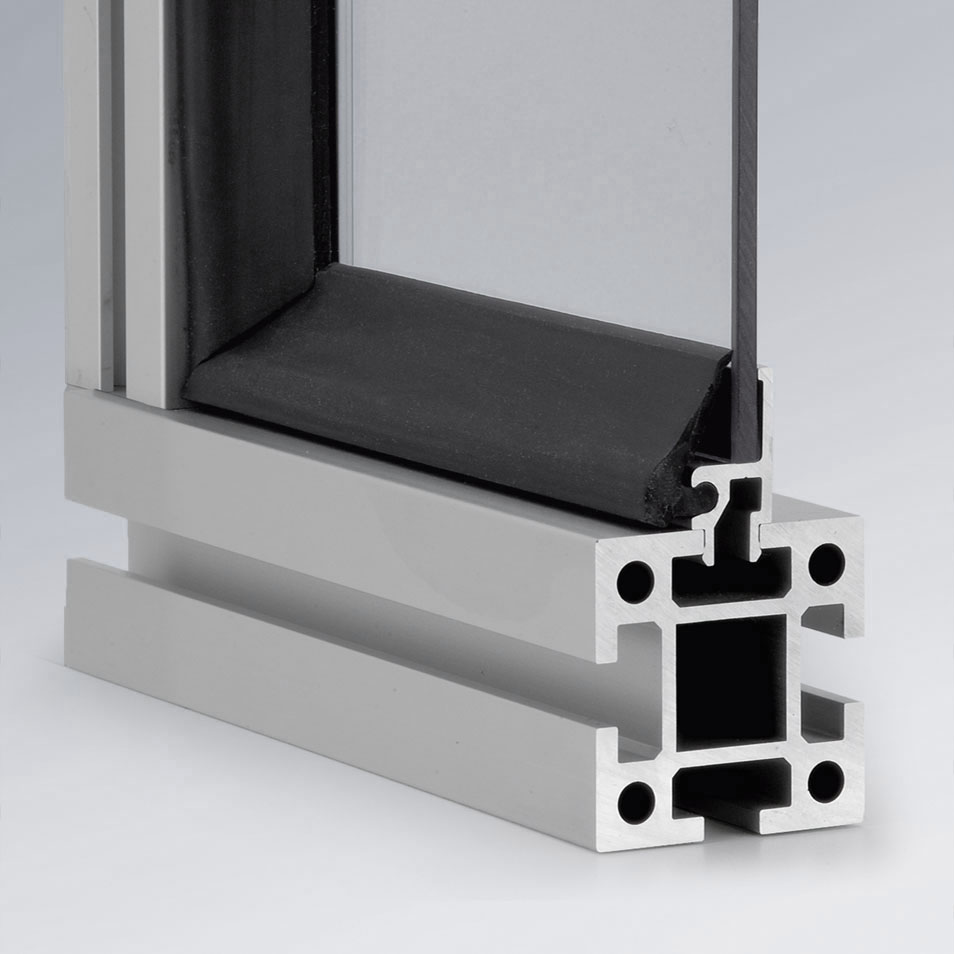

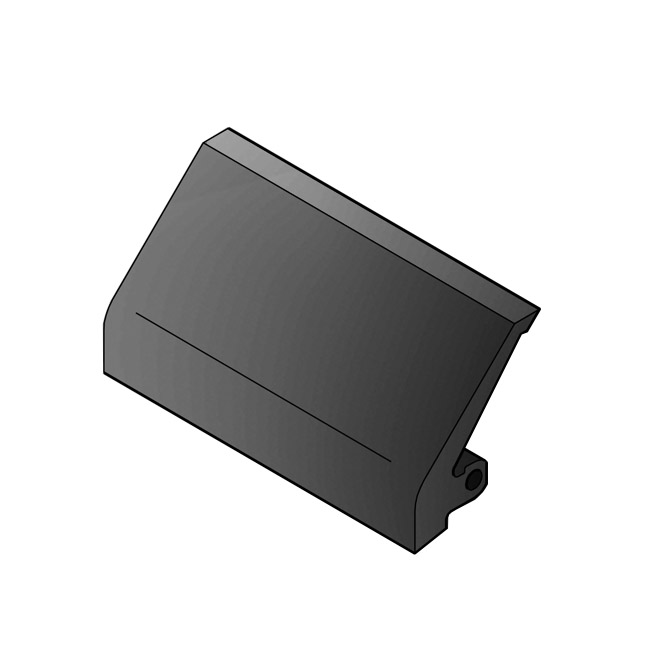

Das Dichtprofil 3034 stellt in Verbindung mit dem Profil mk 2220 eine universelle Halterung für Flächenelemente von 2 bis 8 mm dar. Als Trägerprofile eignen sich alle Konstruktionsprofile der Serien 40 und 50 (Profilnut 10 mm). Diese Befestigung ist nicht für trennende Schutzeinrichtungen zulässig.
Für die Berechnung der Größe der Flächenelemente, muß die lichte Höhe und Breite des Rahmens um jeweils um jeweils 22 mm reduziert werden. Höhe = LH - 22 mm und Breite = LM - 22 mm.

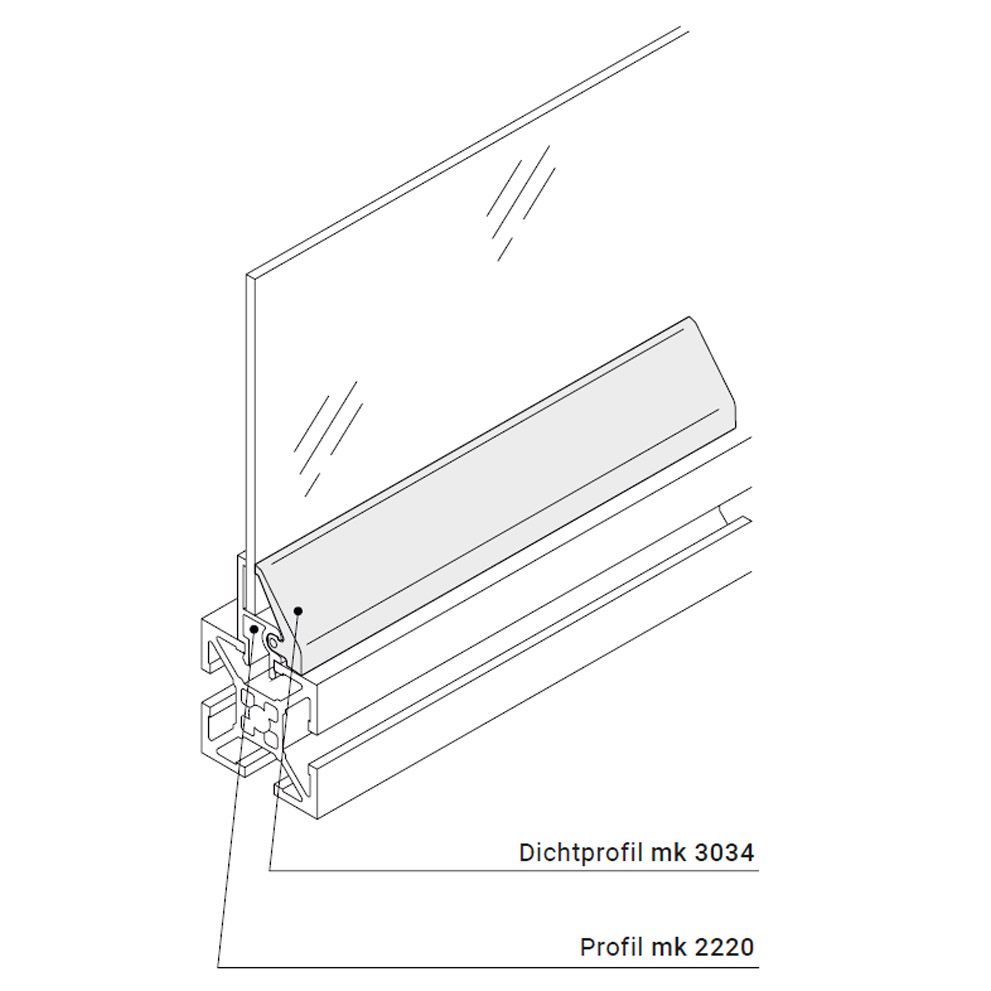

Das Profil mk 2220 wird umlaufend in der Profilnut platziert. Anschließend kann das Flächenelement einfach eingesetzt und mit dem Dichtprofil mk 3034 fixiert werden. Dabei wird das Dichtprofil von Hand Stück für Stück in die dafür vorgesehene Nut gedrückt.
Der Artikel ist meterweise bestellbar - bitte die gewünschte Länge in Meter eingeben (z. B. „2" für 2 Meter).
- Profilserie
-
Serie 40 / Serie 50
- Nut [mm]
-
10
- Material
-
Gummi (EPDM), schwarz
- Abmessungen [mm]
-
24 x 20
- Gewicht
-
0,29 kg
