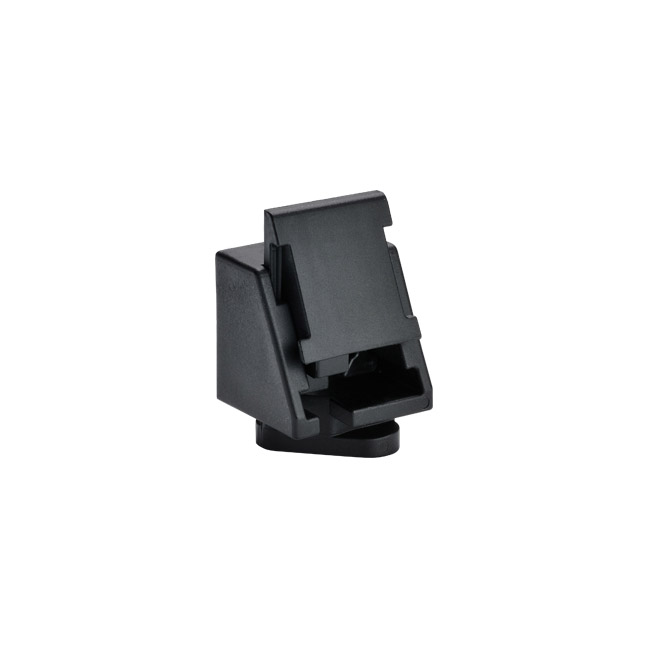

Halter mit Deckel

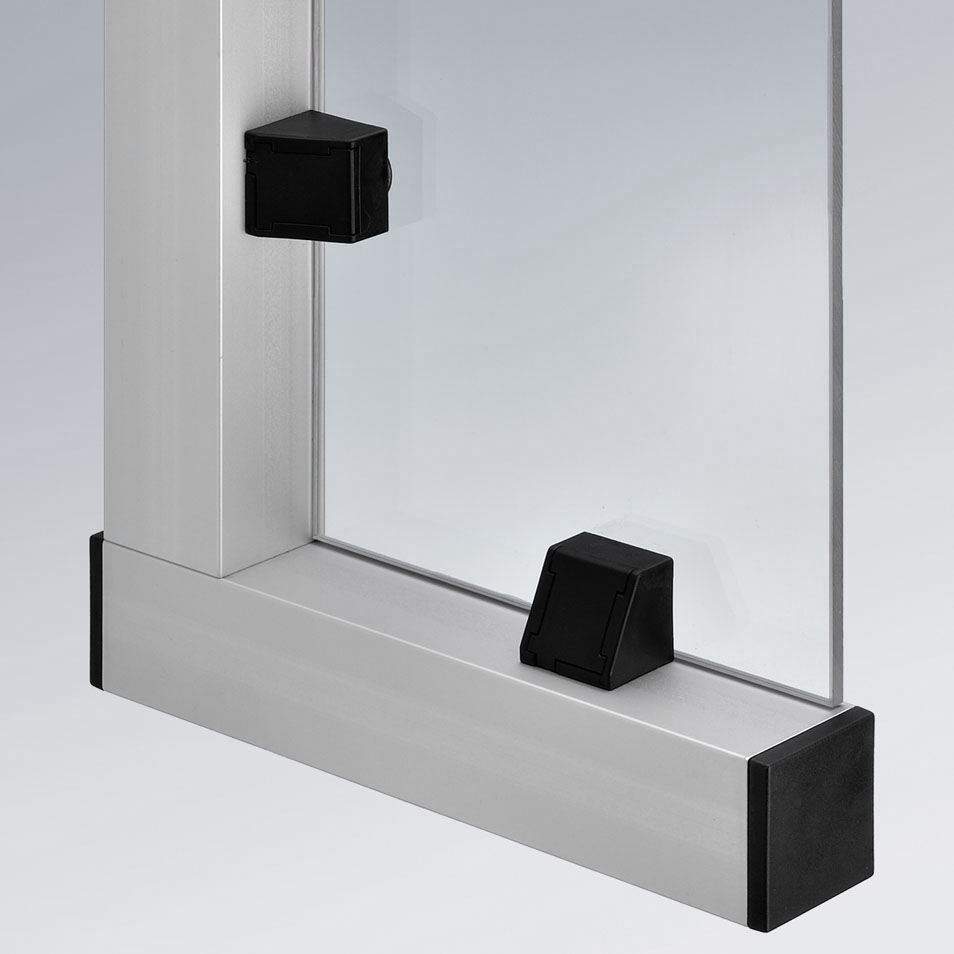

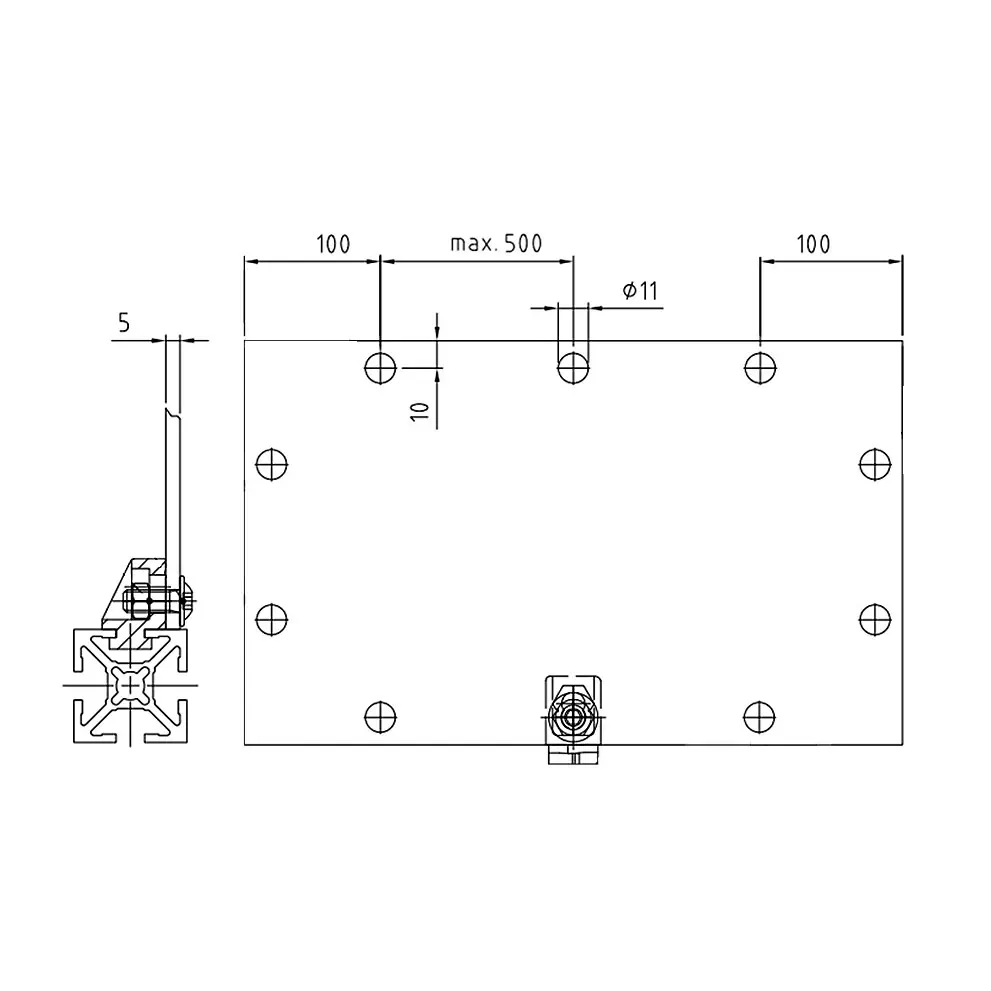

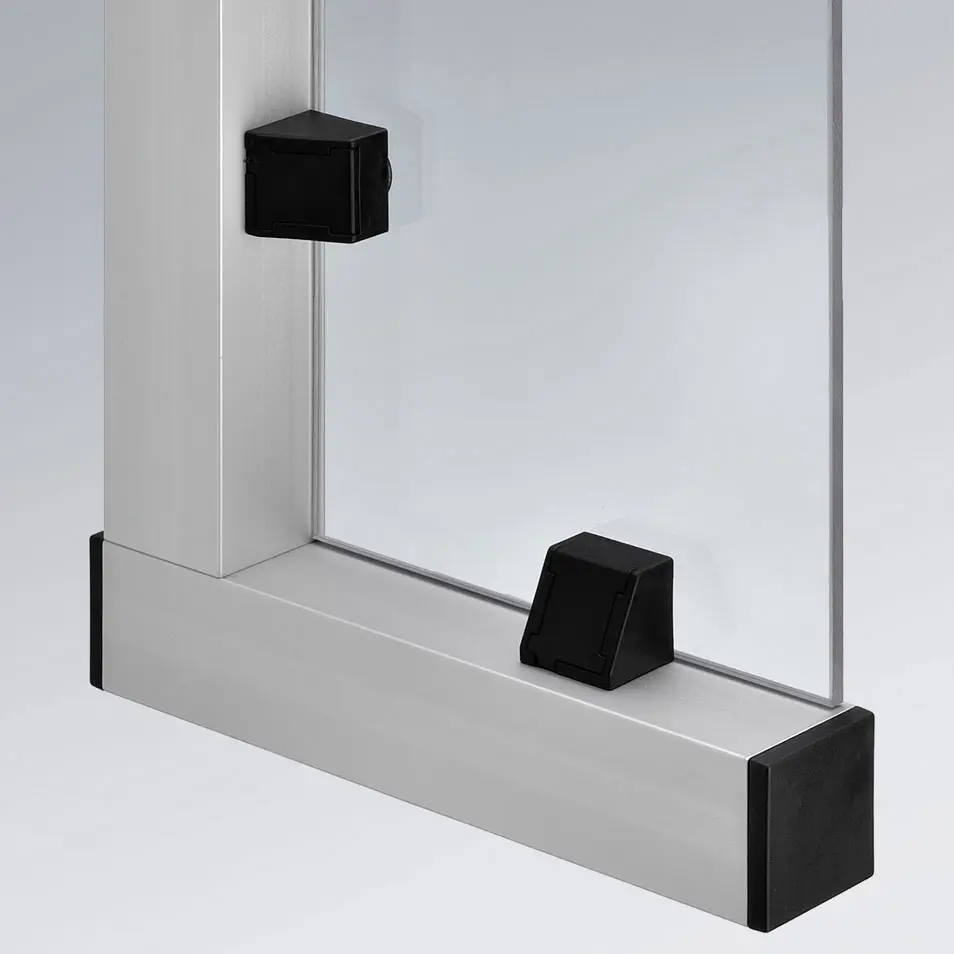

Der Halter mit Deckel hat Abmessungen von 27x22,5x32 mm und dient der nachträglichen Befestigung von Flächenelementen in Rahmen der Serie 40 gemäß der Maschinenrichtlinie. Die Flächenelemente benötigen Bohrungen ø 9 mm im Abstand von 10-15 mm vom Profilrahmen. Durch das Aufdrücken des Deckels wird der Halter geschlossen, die Mutter ist gegen Herausschieben gesichert und der Halter kann ohne Entfernen des Deckels mittels Werkzeug nicht demontiert werden. Der Halter wird ohne Befestigungsmaterial geliefert.

Profilserie

Serie 40

Material

Kunststoff, faserverstärkt

Abmessungen [mm]

22,5 x 27 x 32

Bohrung [mm]

ø 8,8

Gewicht

0,01 kg
