Halter mit Deckel Set

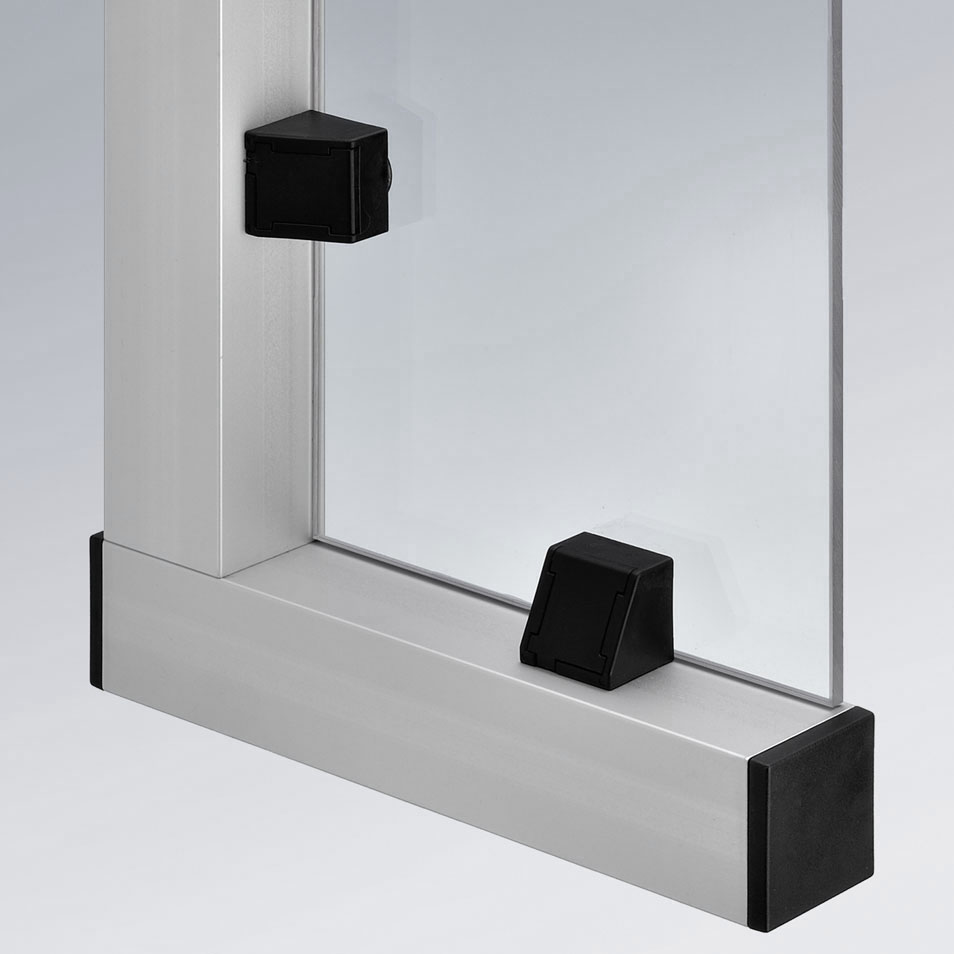

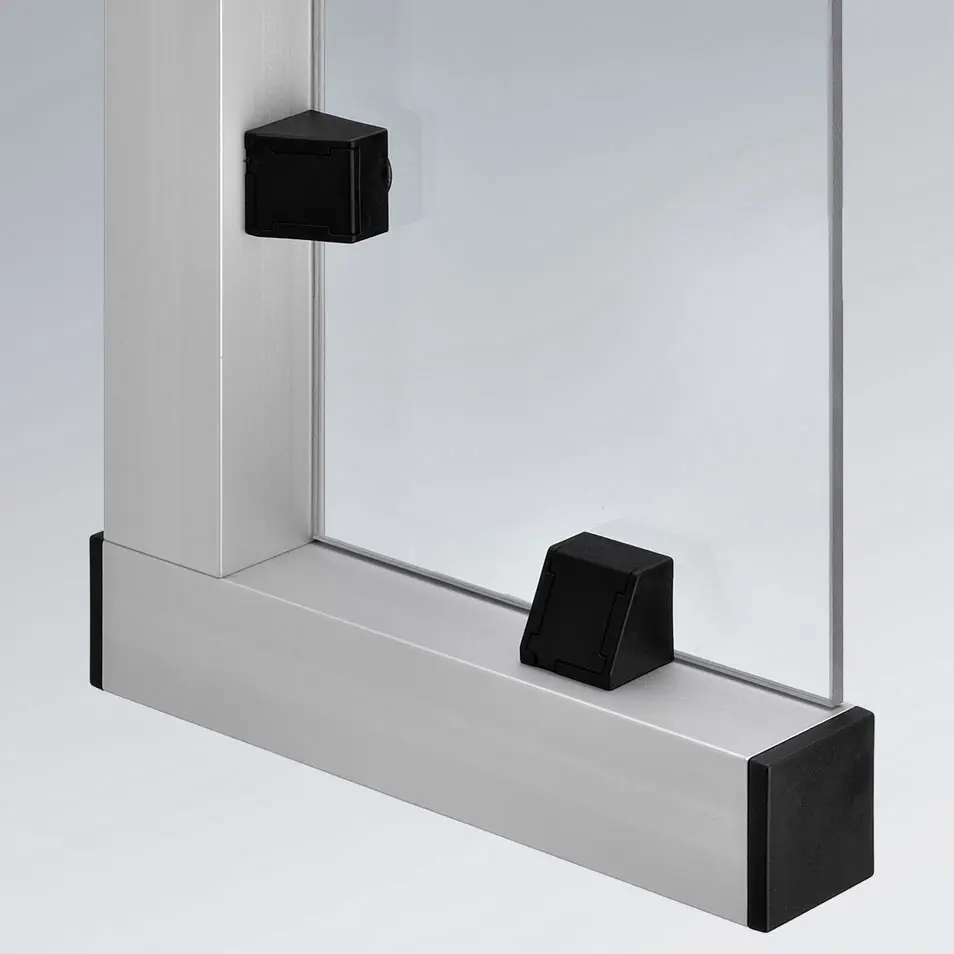

Der Halter mit Deckel dient der nachträglichen Befestigung von Flächenelementen in Rahmen aus Profilen der Serie 40 gemäß der Maschinenrichtlinie.

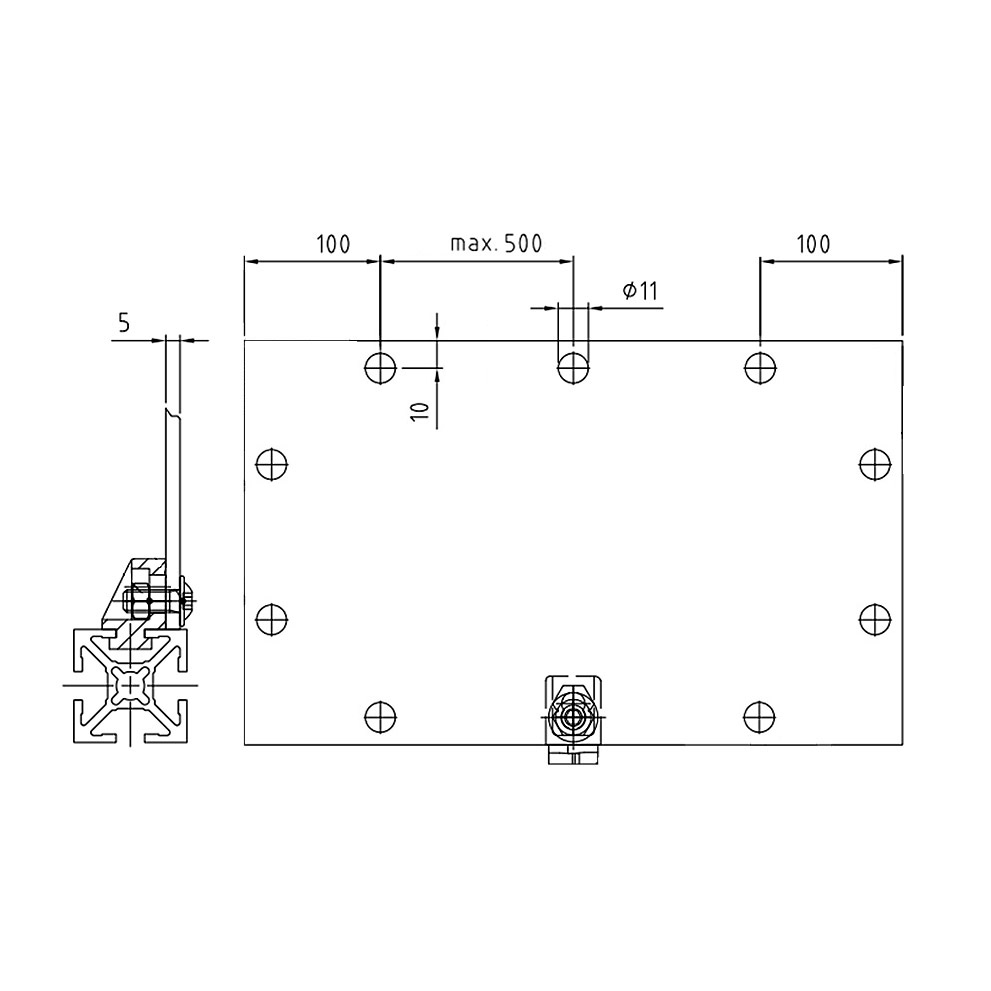

Die Halter werden in einem Abstand von maximal 500 mm gesetzt, der erste und letzte Halter an jeder Seite mit einem Abstand von 100 mm zum Rand. Die Anzahl der Halter ist somit abhängig von der Größe des Flächenelements. Siehe Bild 5 in der Galerie.

Die Flächenelemente benötigen je eine Bohrung ø 11 mm pro Halter, mit einem Randabstand von 10 mm.

Die Halter werden ohne Deckel im vorgegebenen Abstand in der Profilnut positioniert. Anschließend werden die Muttern eingelegt. Durch das Aufdrücken des Deckels wird der Halter geschlossen und die Mutter ist gegen Herausschieben gesichert. Das Flächenelement kann nun einfach angeschraubt werden.

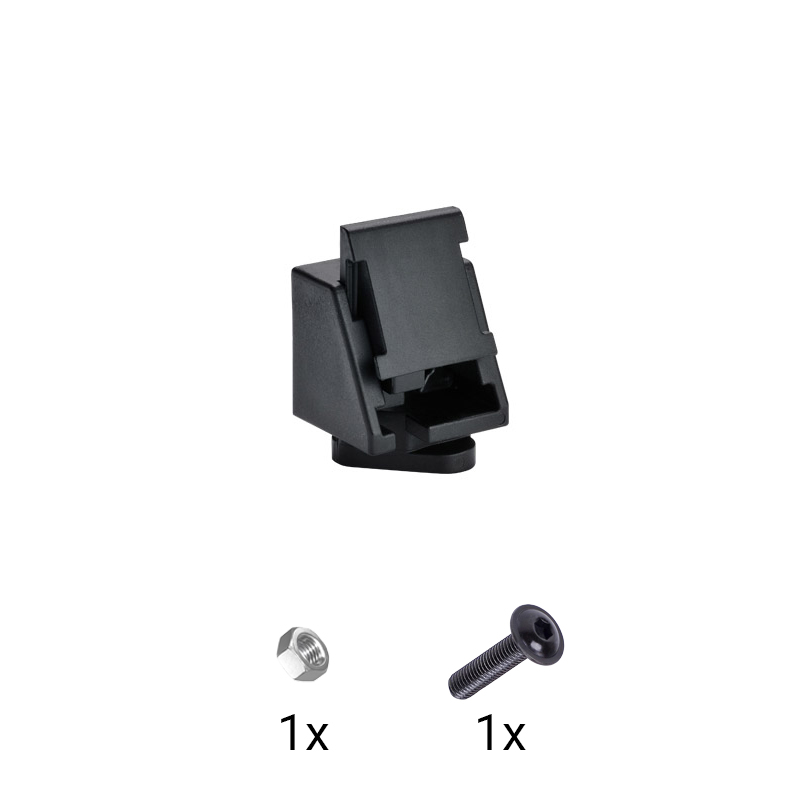

Das Set umfasst neben Halter und Deckel zusätzlich eine Mutter M8 (D09348) und eine Linsenflanschkopfschraube M8x16 (K112010003).

Profilserie

Serie 40

Material

Kunststoff, faserverstärkt

Abmessungen [mm]

22,5 x 27 x 32

Bohrung [mm]

ø 8,8

Gewicht [kg]

0,02

Gewicht

0,03 kg
