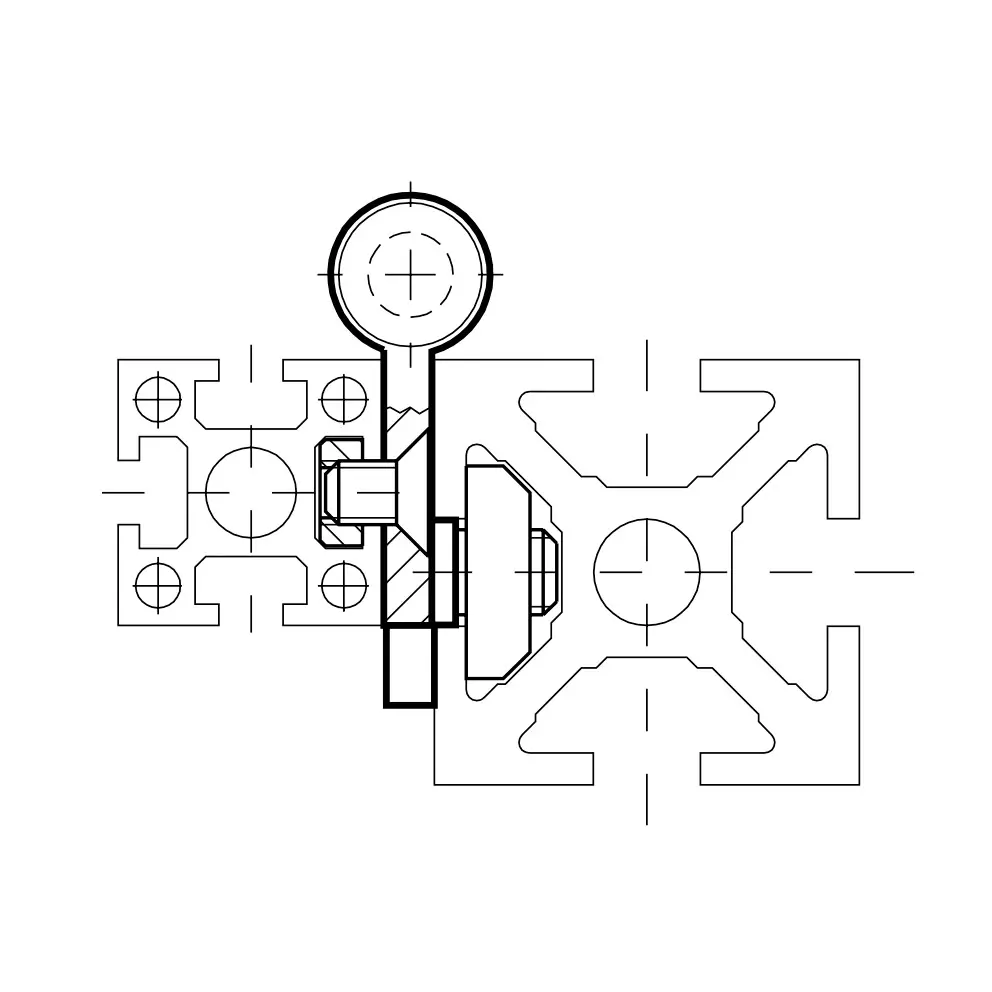

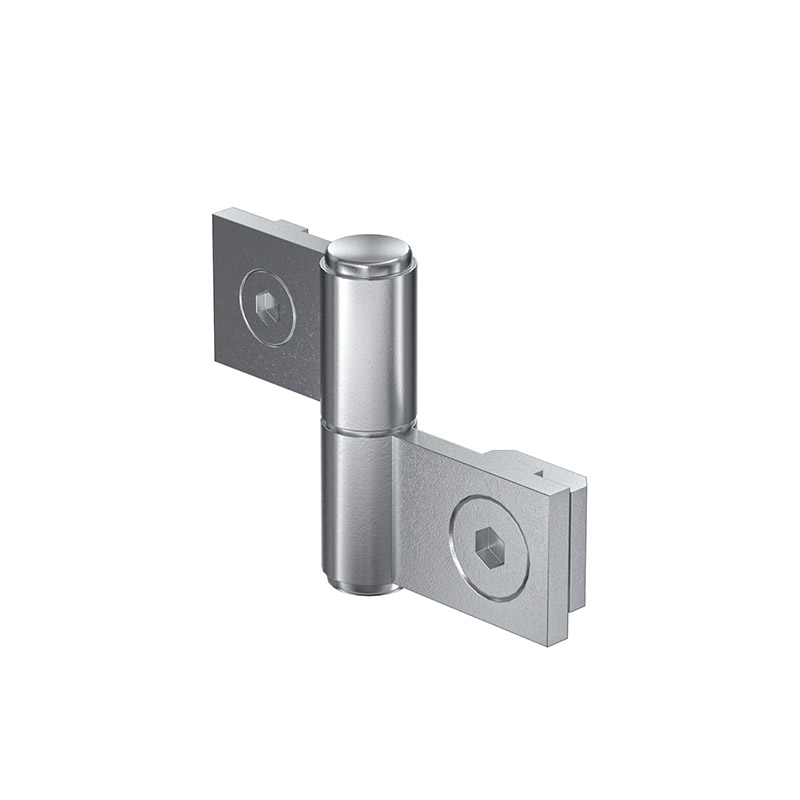

Die Scharnierkombination 25-1/40-1 ermöglicht die Kombination von Profile der Serie 25 und 40. So kann z.B. in eine Konstruktion aus Profilen der Serie 50 eine Tür aus Profilen der Serie 25 eingebaut werden. Da das Scharnier zweiflügelig konstruiert ist, kann die Tür nachträglich aus- bzw. eingehängt werden. Die Baugruppe umfasst die EInzelteile des Scharniers zzgl. 2 Muttern M6, 2 Laschen 1 M8, 2 Senkschrauben M6x10 und 2 Senkschrauben M8x16.
- Profilserie
-
Serie 25 / Serie 40
- Nut [mm]
-
6 / 10
- Material
-
Aluminium, gleitgeschliffen

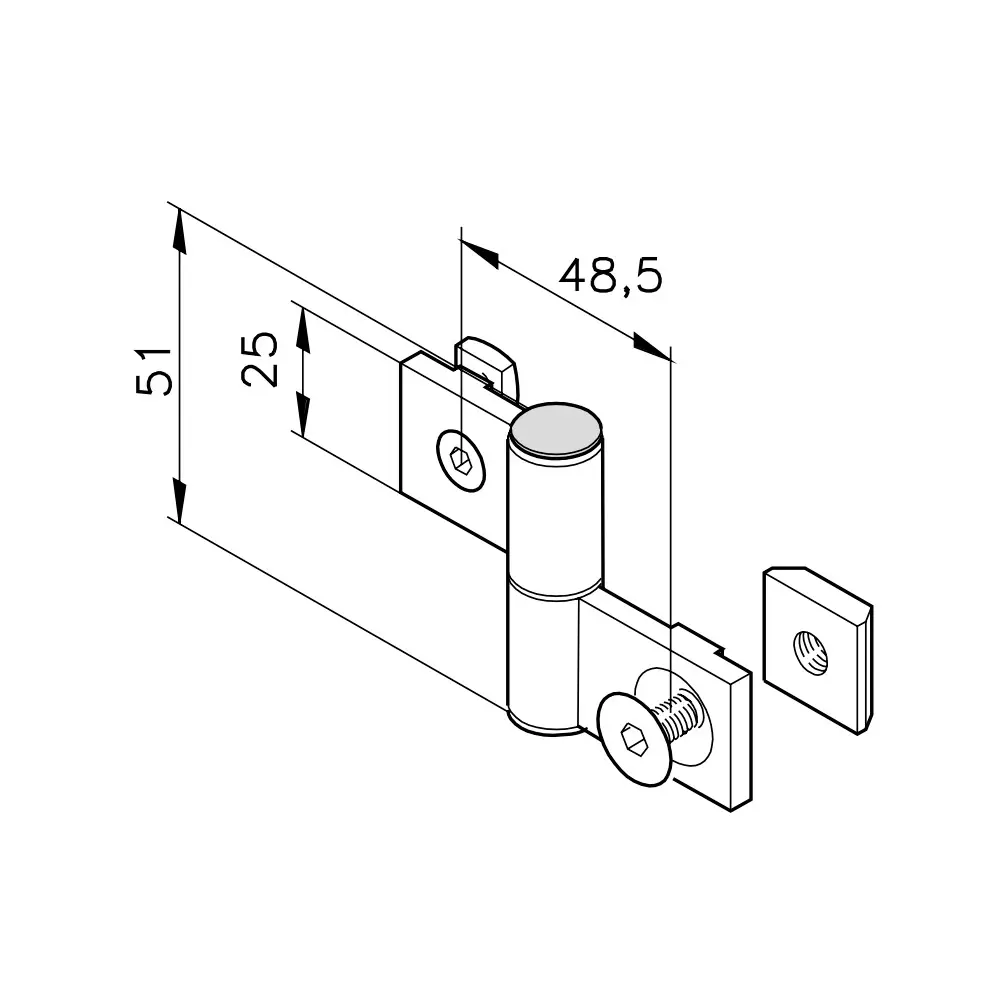

- Abmessungen [mm]
-
Gesamthöhe: 51 / Flügelhöhe: 25 / Lochabstand: 48,5
- Gewicht
-
0,08 kg
