Scharnier 50-1/40-3

Art.-Nr.: B46.01.055

Scharnier für Flächenelemente Serie 50, zweiflügelig, Gesamthöhe: 56 mm / Flügelhöhe: 25 mm / Lochabstand: 55 mm, Aluminium, gleitgeschliffen, Set mit Befestigungsmaterial

Preis auf Anfrage

Zugang nur für gewerbliche Kunden. Privatkunden auf Anfrage.

Auf Lager

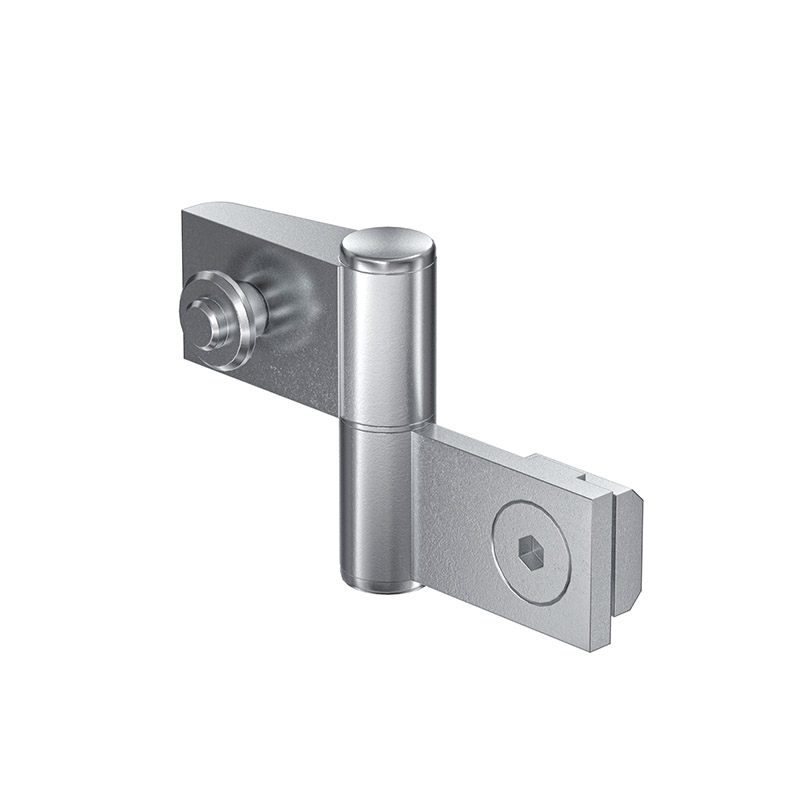

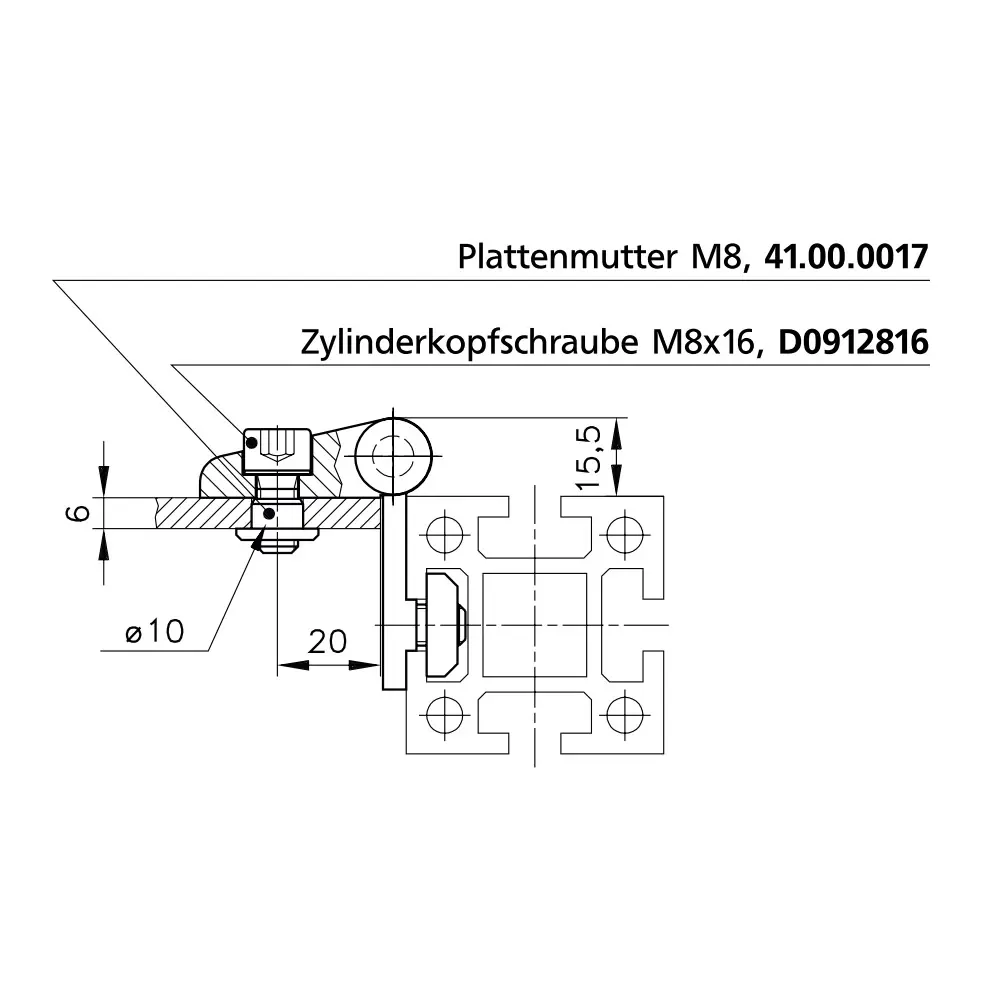

Das Scharnier 50-1/40-3 besteht aus Aluminium und dient zur Befestigung von Flächenelementen (leichte Türen und Klappen) an Profilen der Serie 50. Die Flächenelemente müssen vorab mit Durchgangsbohrungen versehen werden. Das Scharnier kann für Rechts- und Linksanschlag verwendet werden und erreicht einen Öffnungswinkel von 180°. Die Baugruppe umfasst die Einzelteile des Scharniers zzgl. einer Senkschraube M8x16 mit Plattenmutter M8 und einer Zylinderkopfschraube M8x12 mit Lasche 1 M8.

Technische Daten

Profilserie: Serie 50

Nut [mm]: 10

Material: Aluminium, gleitgeschliffen

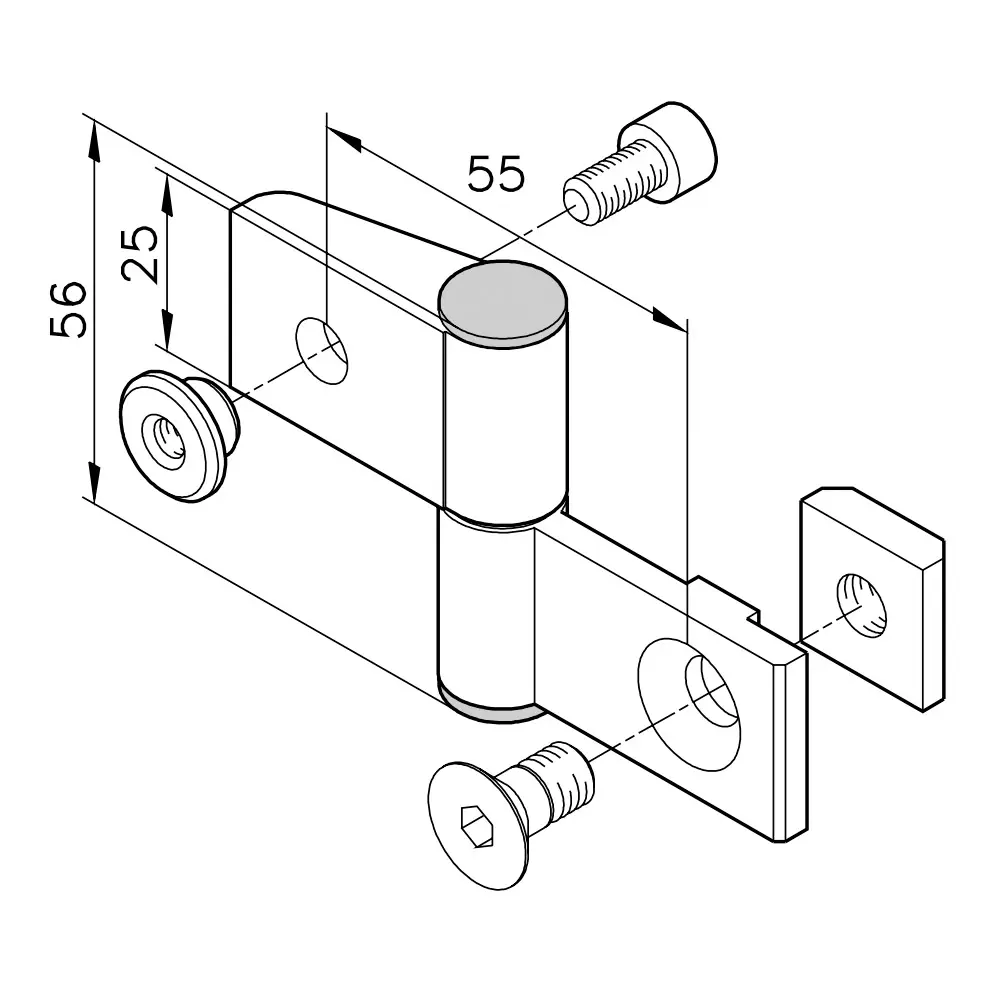

Abmessungen [mm]: Gesamthöhe: 56 / Flügelhöhe: 25 / Lochabstand: 55

Gewicht: 0,107 kg

CAD-Daten

Kein 3D-Modell für diesen Artikel
