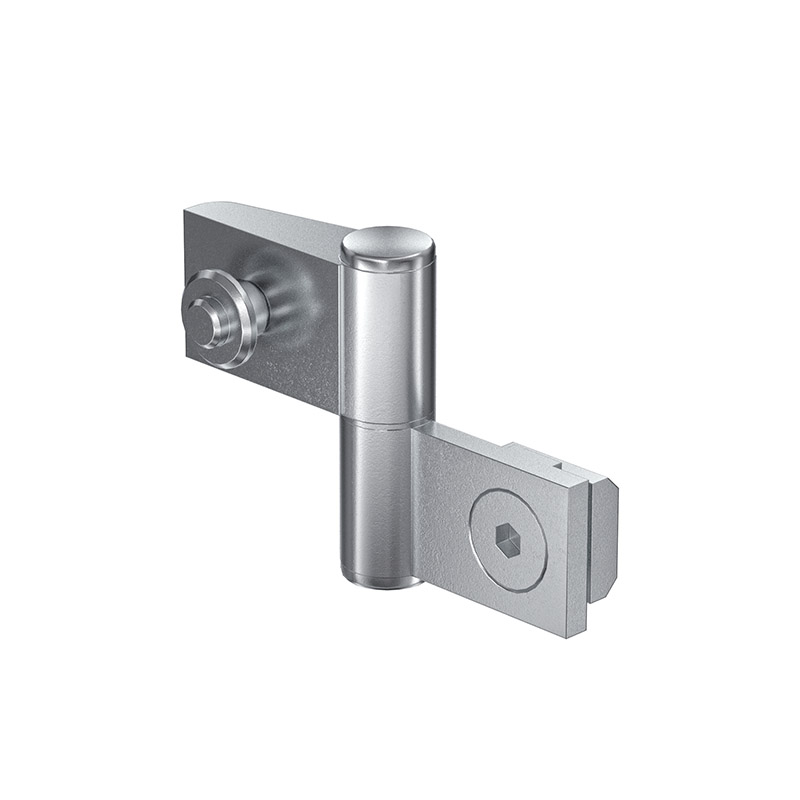

Scharnier 40-1/40-3

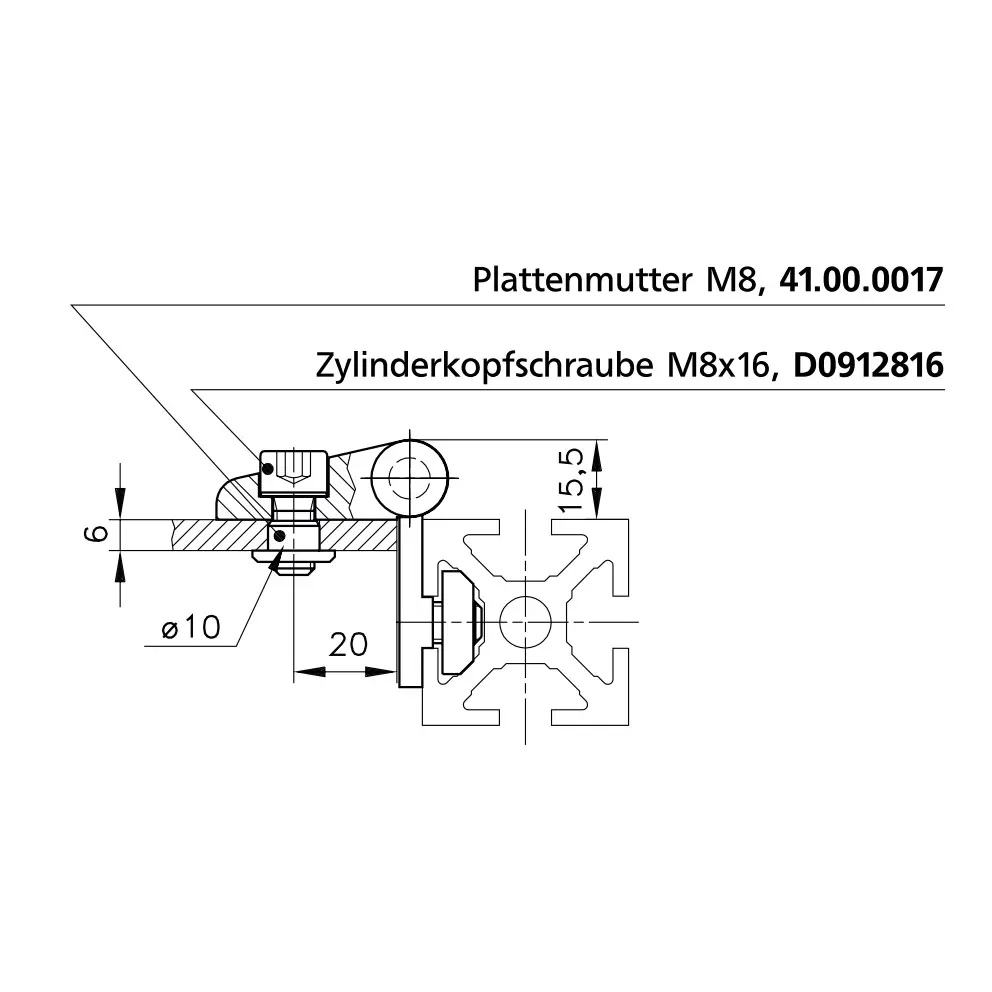

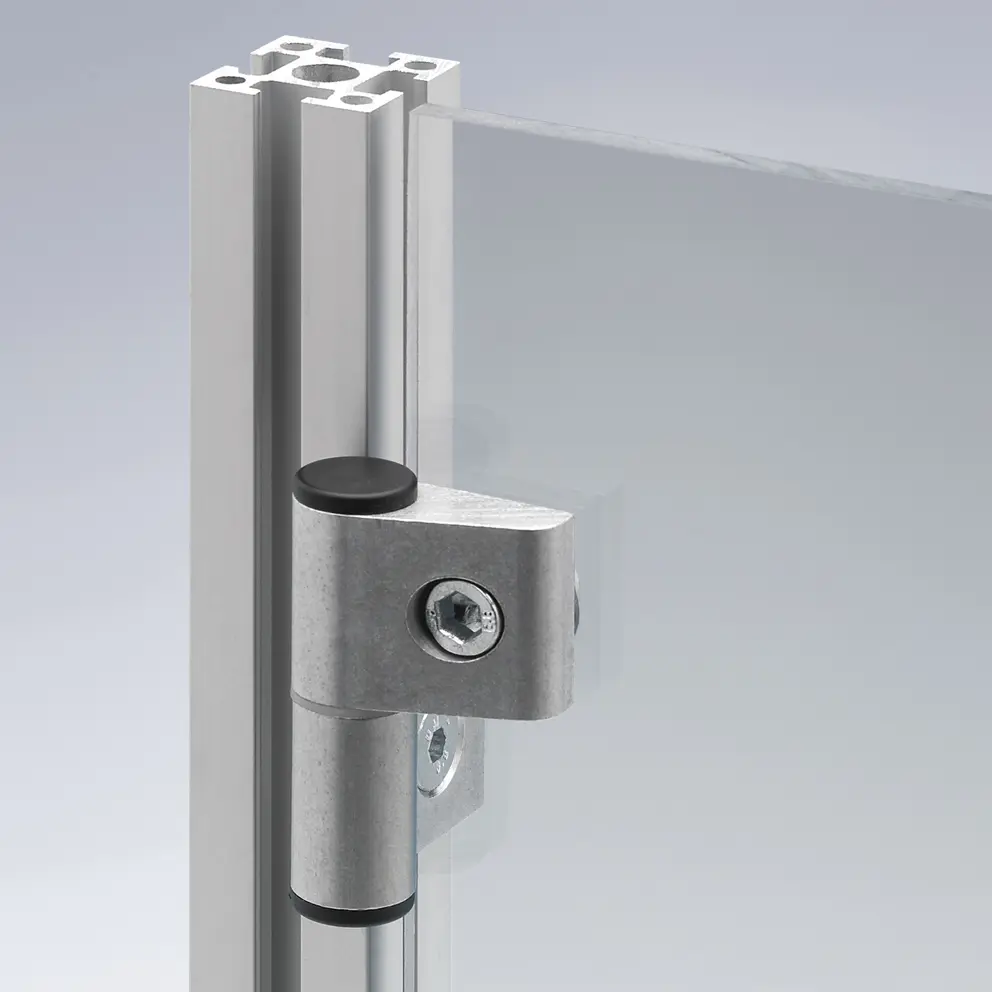

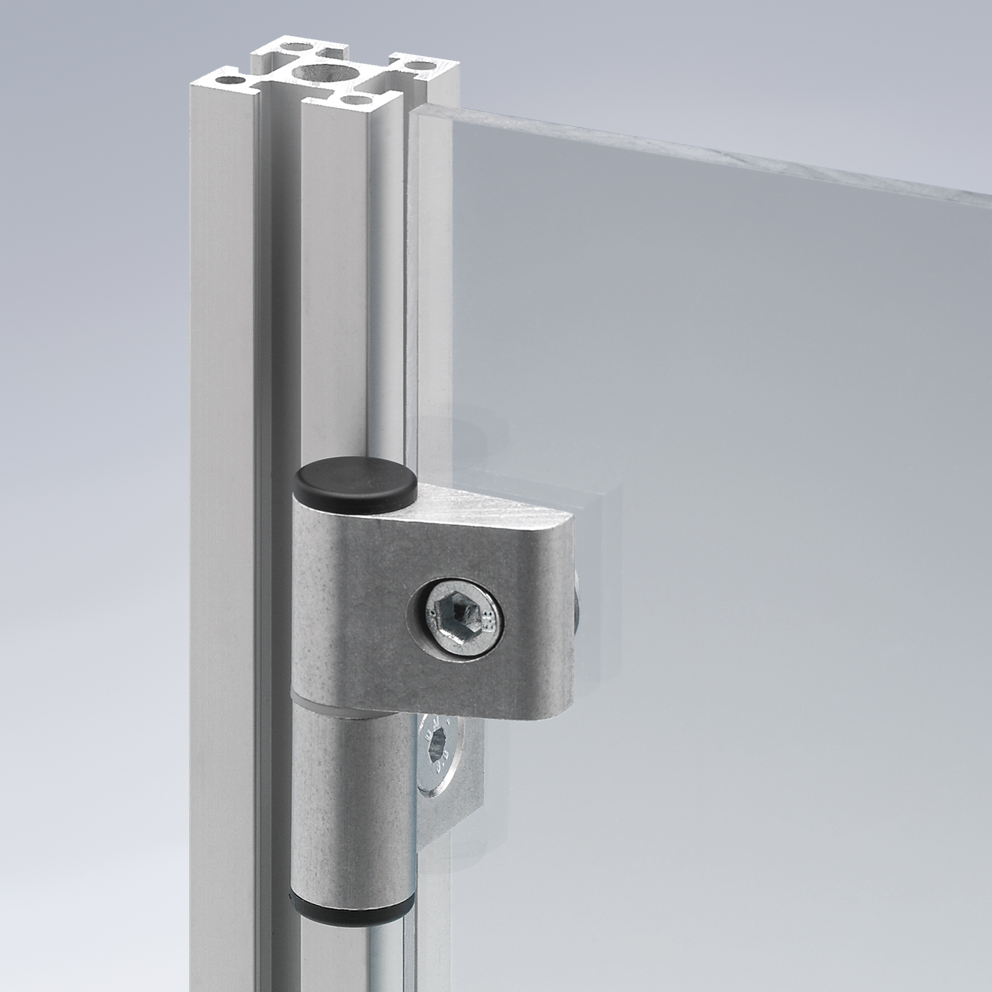

Das Scharnier 40-1/40-3 besteht aus Aluminium und dient zur Befestigung von Flächenelementen (leichte Türen und Klappen) an Profilen der Serie 40. Die Flächenelemente müssen vorab mit Durchgangsbohrungen versehen werden. Das Scharnier kann für Rechts- und Linksanschlag verwendet werden und erreicht einen Öffnungswinkel von 180°. Die Baugruppe umfasst die EInzelteile des Scharniers zzgl. einer Senkschraube M8x16 mit Plattenmutter M8 und einer Zylinderkopfschraube M8x12 mit Lasche 1 M8.

Profilserie

Serie 40

Nut [mm]

10

Material

Aluminium, gleitgeschliffen

Abmessungen [mm]

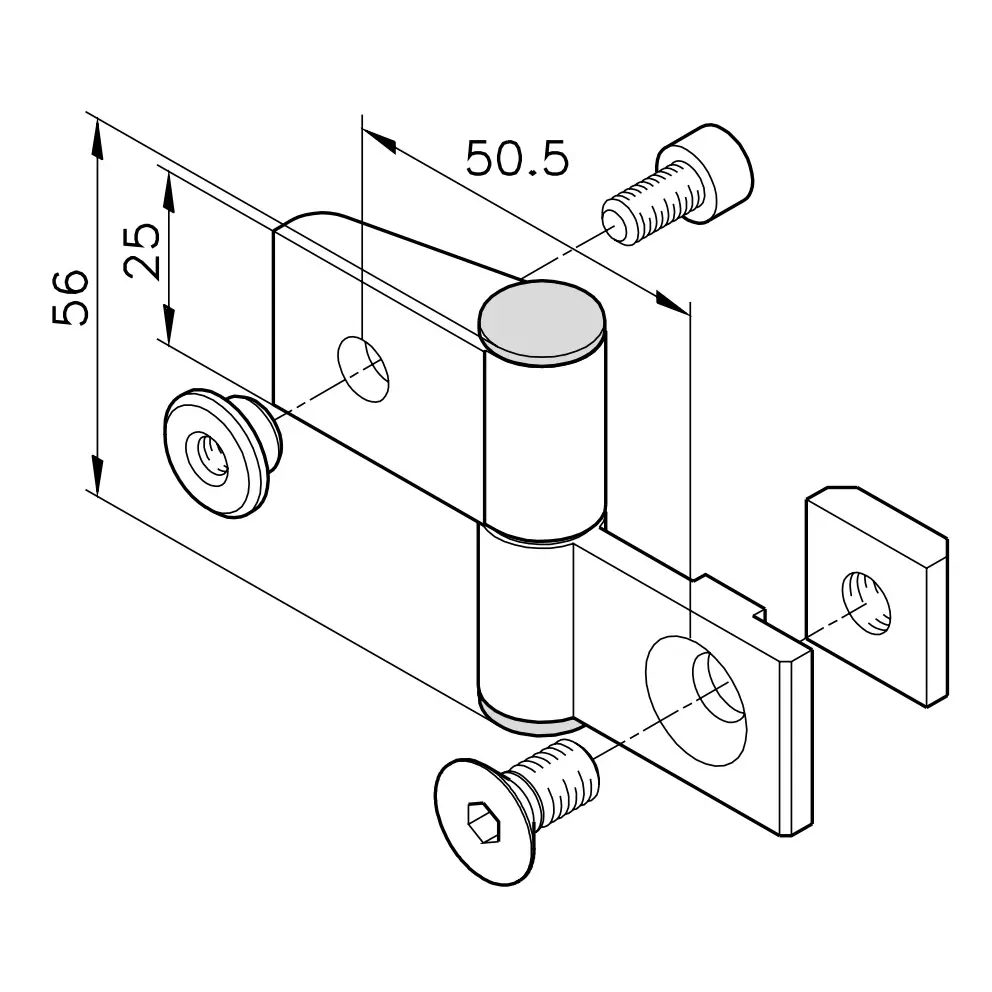

Gesamthöhe: 56 / Flügelhöhe: 25 / Lochabstand: 50,5

Gewicht

0,1 kg
