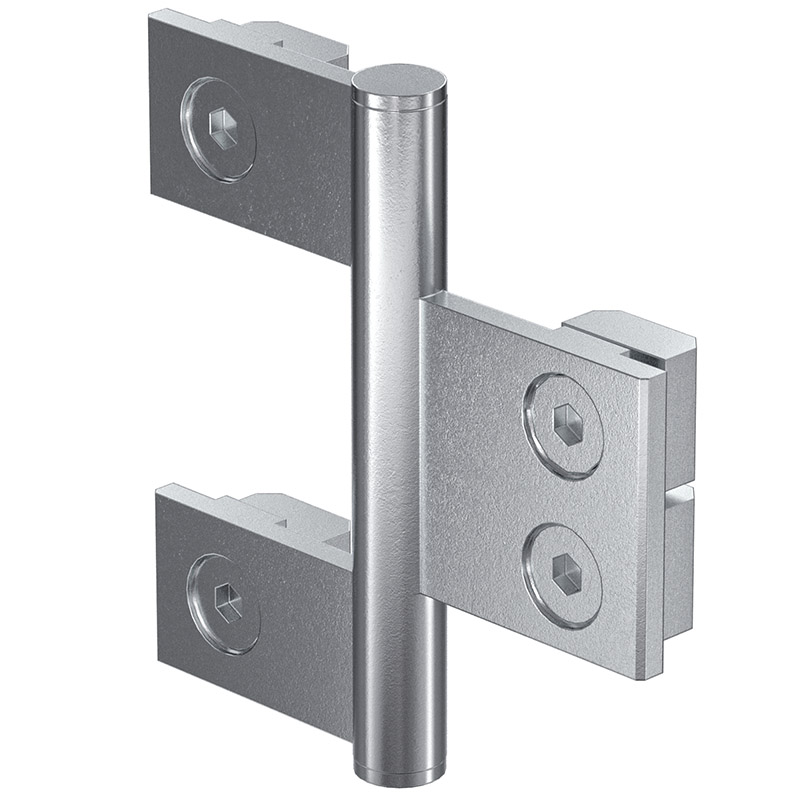

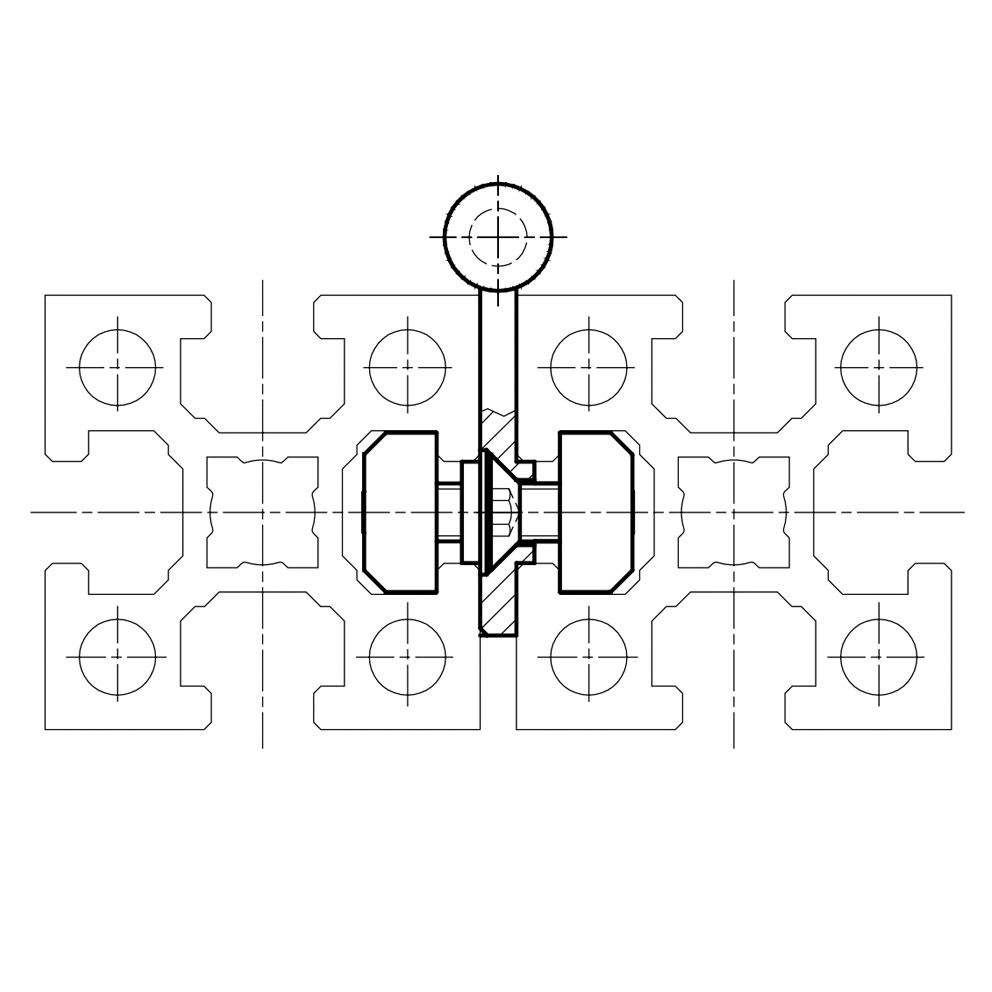

Die Scharnierkombination 60-1/60-2/60-1 verbindet Profile der Serie 60. Da das Scharnier dreiflügelig konstruiert ist, besteht die Möglichkeit, die Tür nachträglich aus- bzw. einzuhängen. Die Baugruppe umfasst die EInzelteile des Scharniers zzgl. 2 Laschen 1 M8 Serie 60 und 2 Senkschrauben M8x20.
- Profilserie
-
Serie 60
- Nut [mm]
-
14
- Material
-
Aluminium, gleitgeschliffen
- Abmessungen [mm]
-

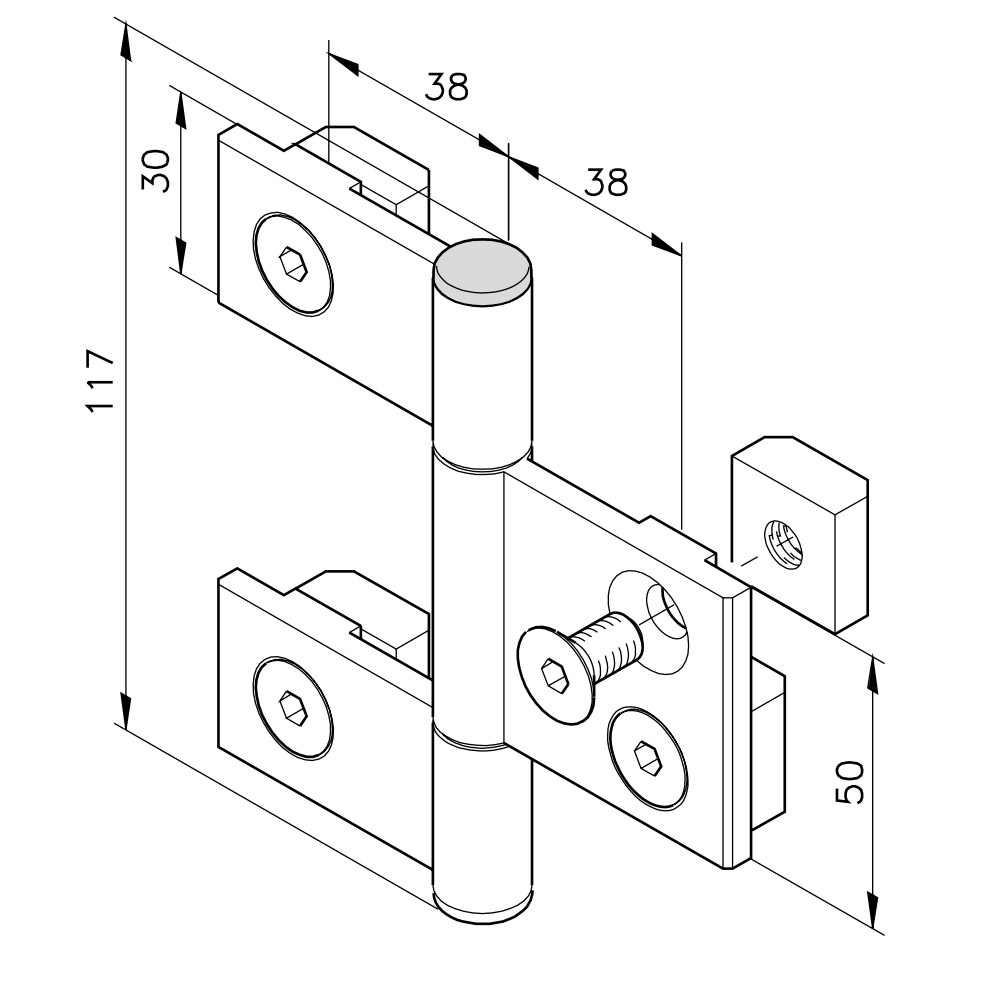

Gesamthöhe: 117 / Flügelhöhe: 30 + 50 / Lochabstand: 76
- Gewicht
-
0,331 kg
