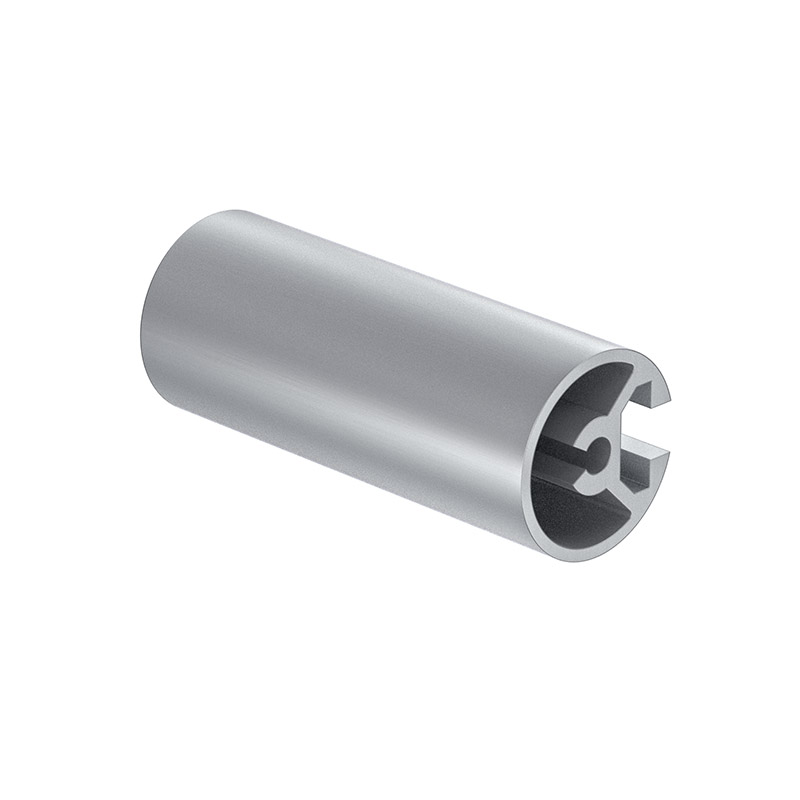

• Reinraumprofil mk 2040.16

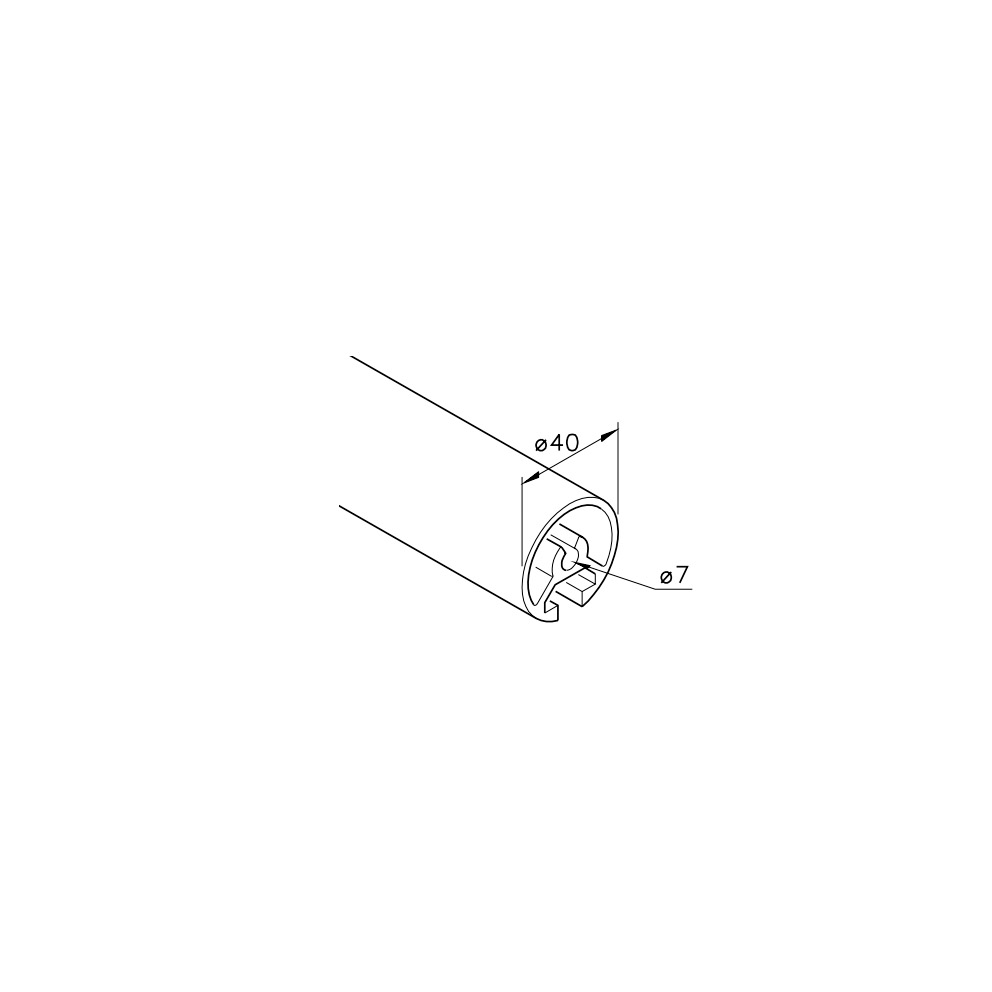

  • Reinraumprofil mk 2040.16 Abmessungen

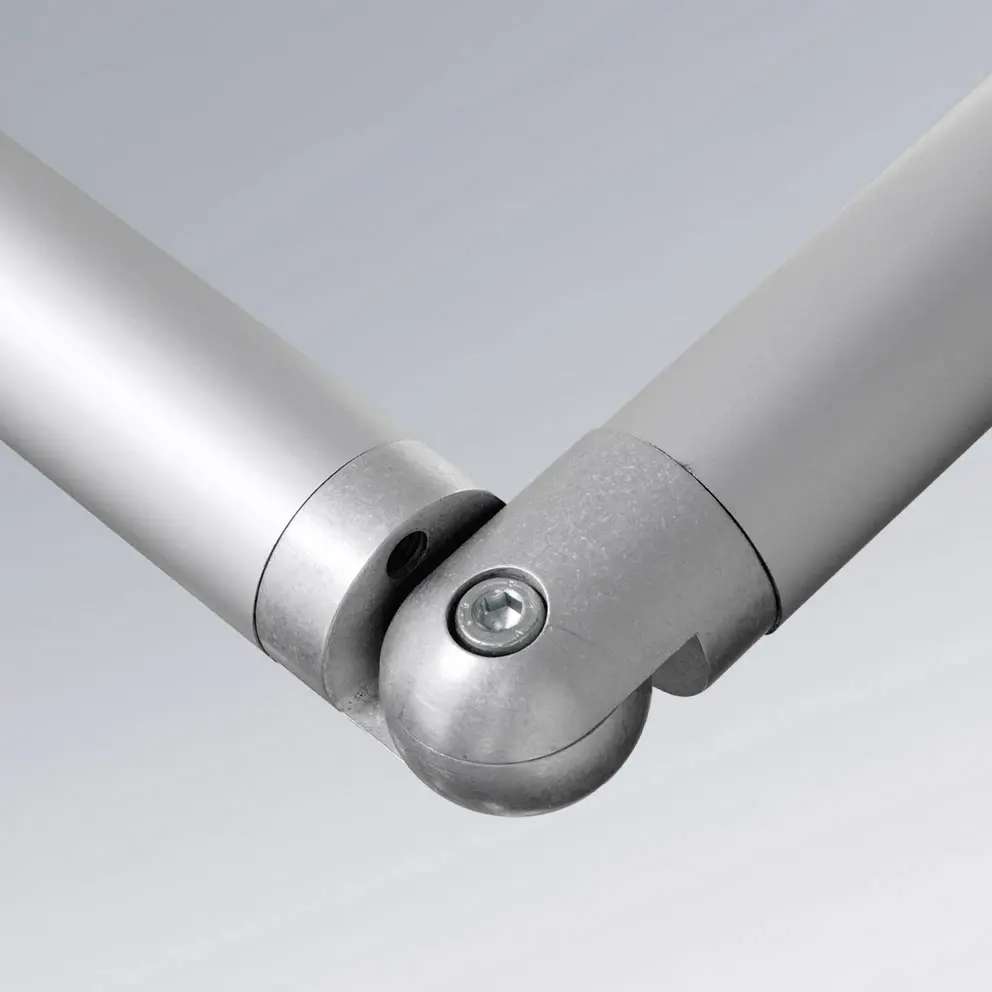

  • Gelenk 40/H2 Anwendungsbeispiel

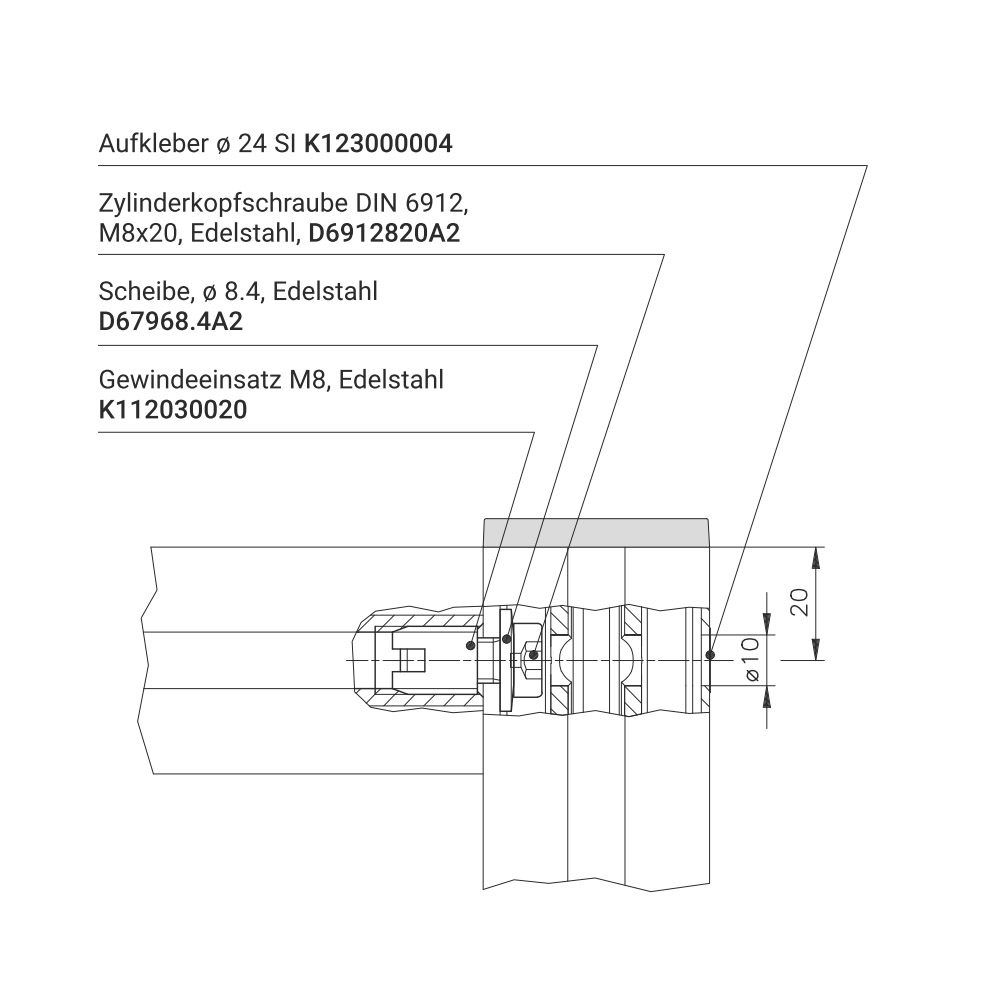

  • mk Reinraumprofil Serie 40 Befestigungsbeispiel
  • Reinraumprofil mk 2040.16
  • Reinraumprofil mk 2040.16 Abmessungen
  • Gelenk 40/H2 Anwendungsbeispiel
  • mk Reinraumprofil Serie 40 Befestigungsbeispiel

Aluprofil ø40 Reinraum / mk 2040.16

Art.-Nr.: 54.16.5100

Reinraumprofil Serie 40, rund 360°, 1 Nut, für hohen Anforderungen an Sauberkeit und Design, Aluminium eloxiert

Preis auf Anfrage
Jetzt anmelden
Zugang nur für gewerbliche Kunden. Privatkunden auf Anfrage.
Auf Lager

Das Reinraumprofil mk 2040.16 ist ein Rundprofil und besitzt eine glatte, geschlossene Oberfläche, wodurch Schmutzansammlungen vermieden werden. Das Profil hat einen Durchmesser von 40 mm und verfügt über eine Systemnut. Die klassischen Einsatzgebiete sind leichtere Maschinengestelle, Schutzeinrichtungen, Montagearbeitsplätze, Messebau und Arbeitsplattformen für Umgebungen mit hohen Anforderungen an Sauberkeit oder an Design.

Die richtige Auswahl des Profils ist aber abhängig von der Art der entsprechenden Anwendung und deren Anforderungen an die Belastbarkeit und das Design. Die Nutbreite von 10 mm und die Nuttiefe von 12 mm ist für die Verwendung von DIN-Schrauben M8 ausgelegt, wobei auch M4, M5 und M6 optional möglich sind. Die Bohrkanäle der Profile sind für das Einschneiden von Gewinden sowie das Einbringen eines Gewindeeinsatzes oder Helicoils möglich.

Technische Daten
Profilserie
Serie 40
Nut [mm]
10
Material
Aluminium (AlMgSi 0,5 F25), eloxiert
Querschnitt [mm]
ø 40
Lagerlänge [mm]
5100
Masse m [kg/m]
1,25
Fläche A [m²]
463
Flächenträgheitsmoment um x-Achse Ix [cm⁴]
5,28
Flächenträgheitsmoment um y-Achse Iy [cm⁴]
6,22
Widerstandsmoment um x-Achse Wx [cm³]
2,87
Widerstandsmoment um y-Achse Wy [cm³]
3,11
Gewicht
6,375 kg
Durchbiegungsrechner

Profildaten

Profilgewicht
0 kg/m
Ix-hochkant
0 cm⁴
Iy-flach
0 cm⁴
mm
kg
kg/m
Gesamtlast
0 N

Sollte ein Feld rot markiert sein oder sich nicht ausfüllen lassen, liegt die Profillänge außerhalb der zulässigen Mindest- bzw. Maximalwerte, für die eine Durchbiegungsberechnung möglich ist. Kontaktieren Sie uns gern für Ihre spezielle Anwendung – wir unterstützen Sie jederzeit.

Lastfall 1
Profil auf zwei Stützen gelenkig
hochkant flach
Durchbiegung fx= 0 mm fy= 0 mm
Biegespannung σx = 0 N/mm² σy = 0 N/mm²
Lastfall 2
Profil auf zwei Stützen fest eingespannt
hochkant flach
Durchbiegung fx= 0 mm fy= 0 mm
Biegespannung σx = 0 N/mm² σy = 0 N/mm²
Lastfall 3
Profil einseitig fest eingespannt
hochkant flach
Durchbiegung fx= 0 mm fy= 0 mm
Biegespannung σx = 0 N/mm² σy = 0 N/mm²
