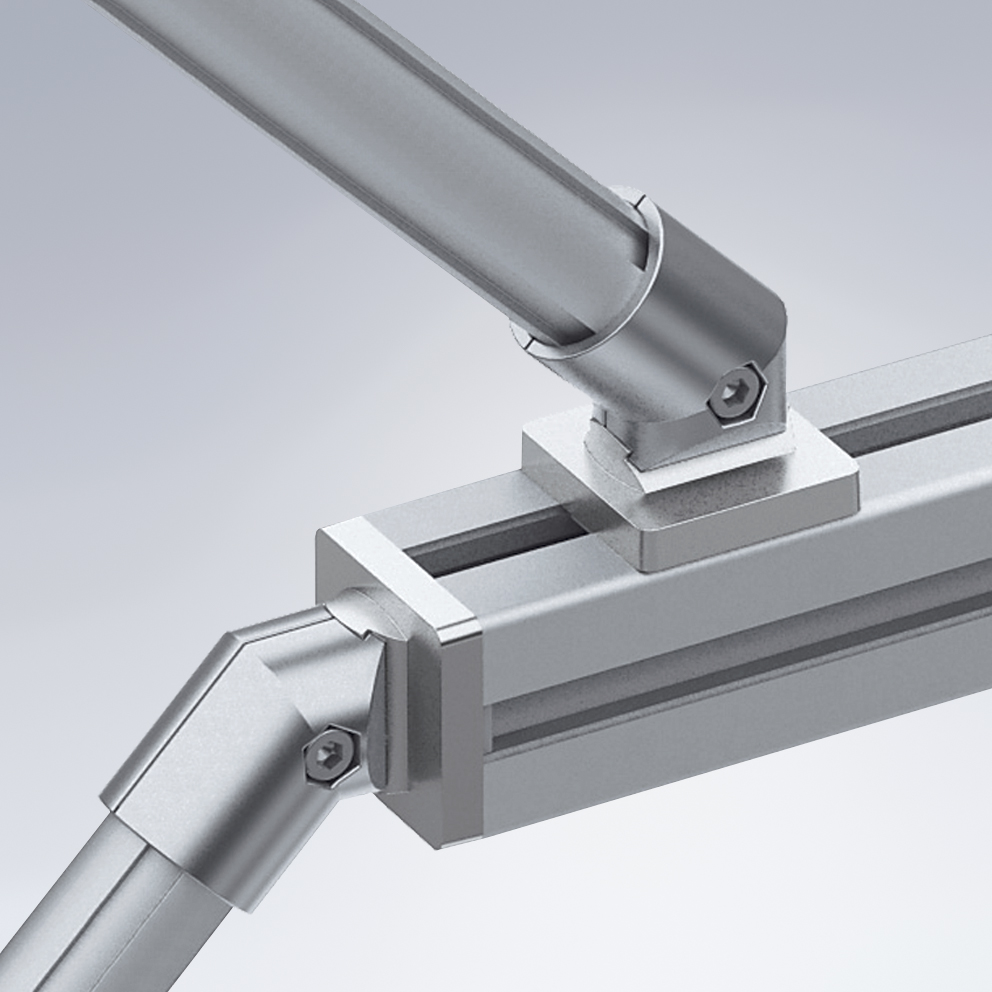

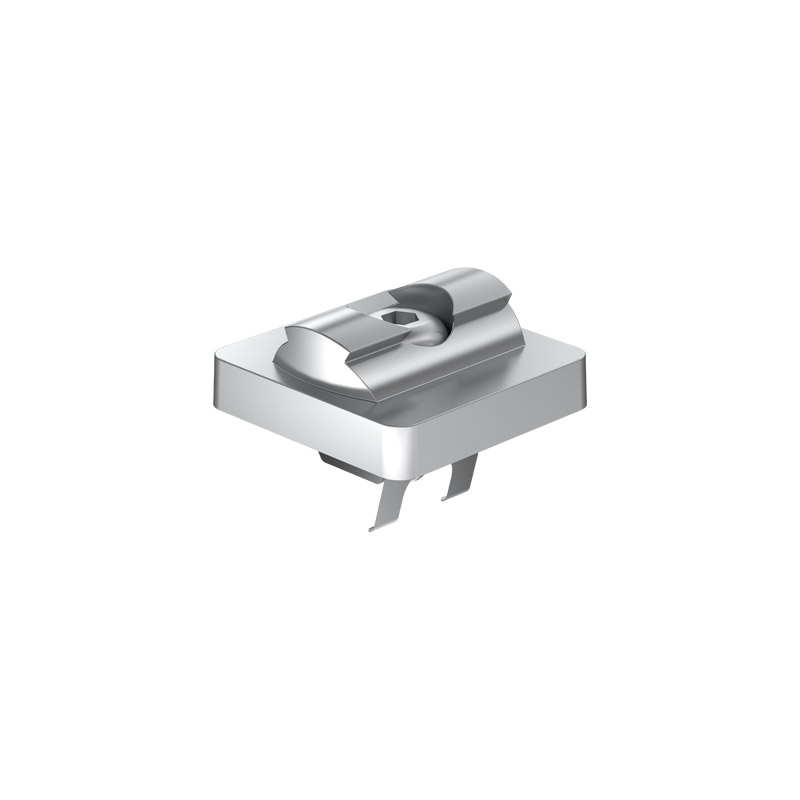

Der Adapter D28/40 aus Aluminium Druckguss wird genutzt, um ein Profil der Serie 40 mit Verbindern der Serie D28 nutzen zu können. Die Adapterplatte wird in der Nut oder stirnseitig an einem Profil der Serie 40 montiert und bietet so die Möglichkeit der Montage einer Schraub-Klemm-Verbindung der Serie D28.

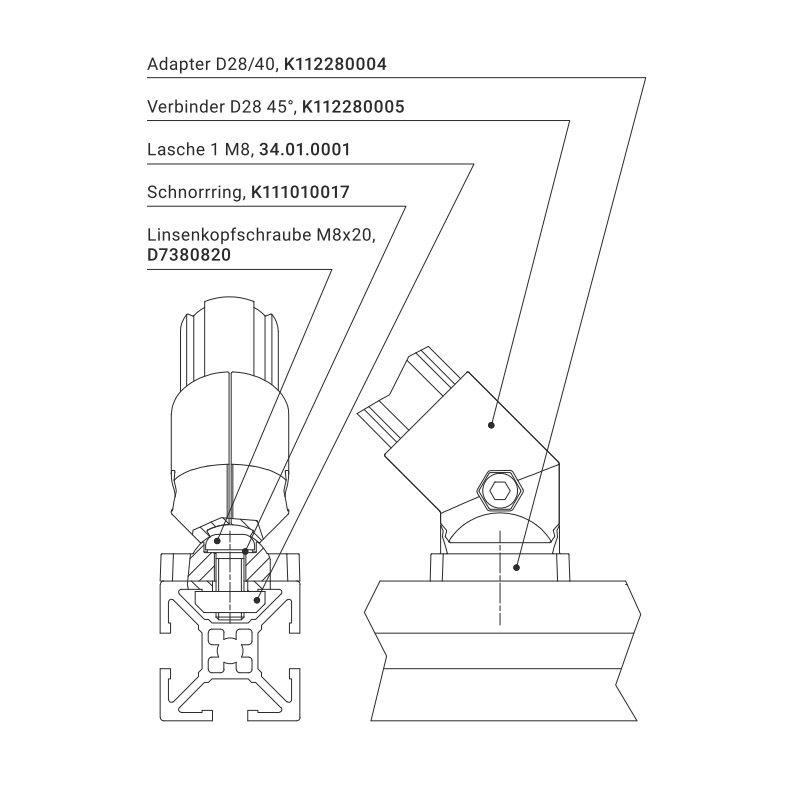

Das Set umfasst neben dem Adapter zusätzlich 1 Einschwenklasche 1 M8 (34.16.0831), 1 Flachkopfschraube M8x20 (D7380820) und 1 Sicherungsscheiben M8 (K111010017).
- Profilserie
-
Serie D28 / Serie 40
- Nut [mm]
-
10
- Material
-
Aluminium Druckguss

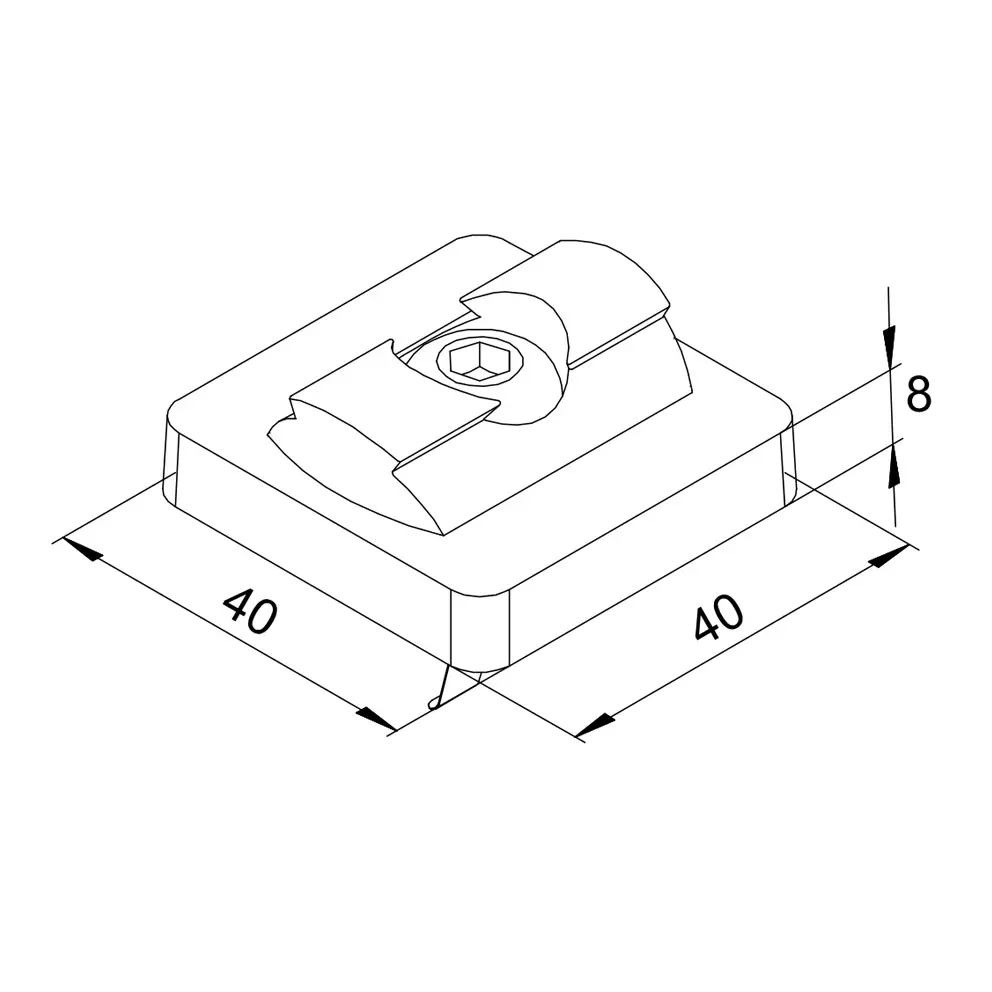

- Abmessungen [mm]
-
40 x 40 x 8
- Gewinde [mm]
-
M8
- Gewicht
-
0,05 kg
CAD-Daten
Kein 3D-Modell für diesen Artikel
