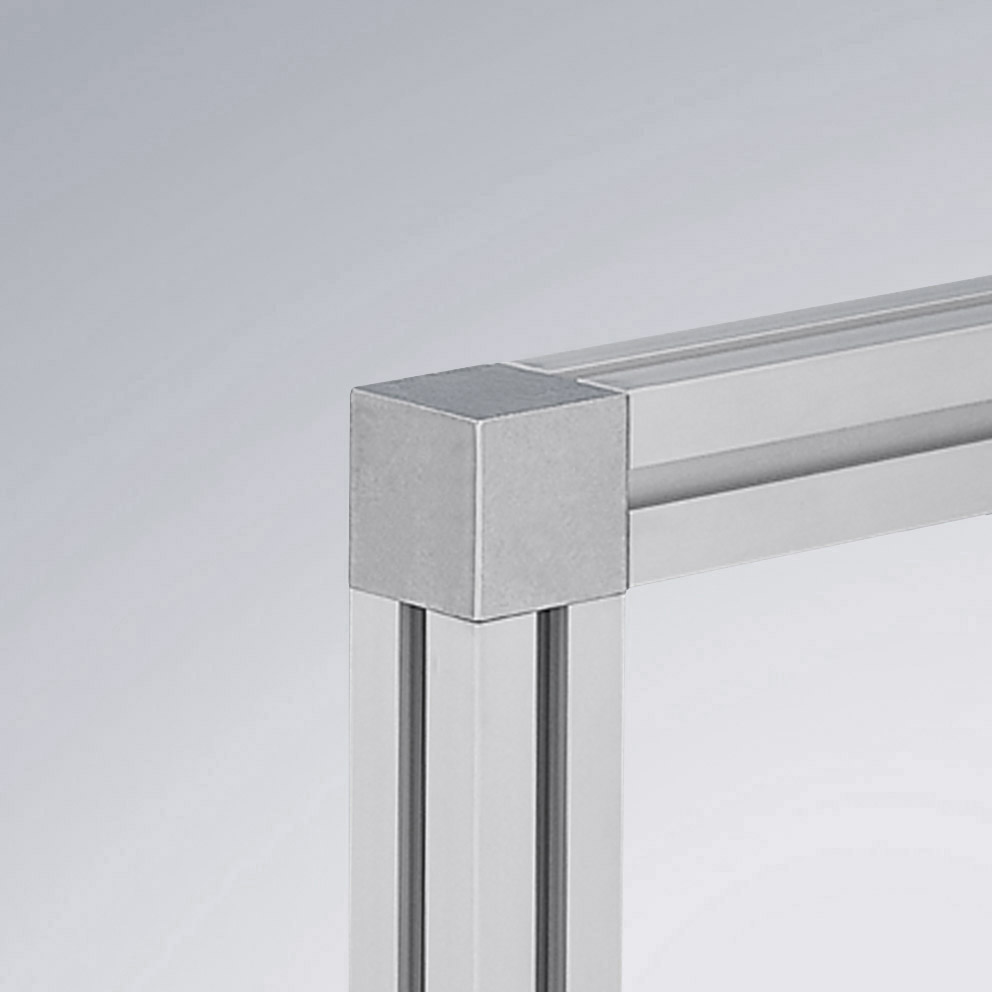

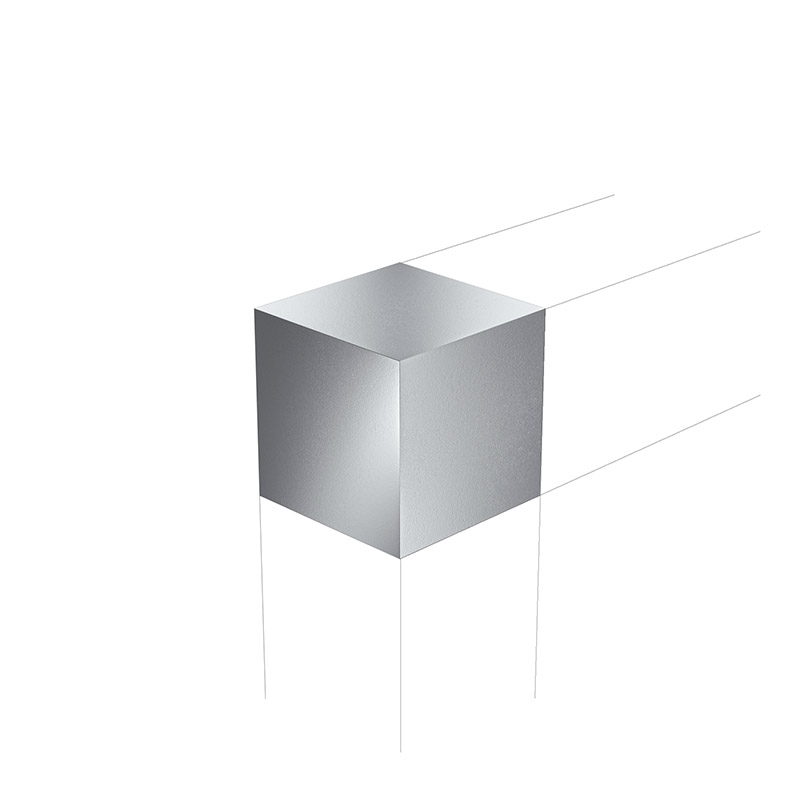

Der Eckknoten 25 aus gleitgeschliffenem Aluminium verbindet 2 Profile der Serie 25 (z.B. mk 2025.01) stirnseitig miteinander und bildet dadurch eine Eckverbindung. Das sorgt für saubere Übergänge an Knotenpunkten und wertet die Konstruktion optisch auf. Die Längsnuten bleiben an allen Seiten frei. Er hat eine Abmessung von 25x25x25 mm und wird mittels inkludierter Spannverbindung befestigt. Diese formschöne Verbindung wird vorwiegend bei Vitrinen, Möbeln oder Schutzgittern verwendet.

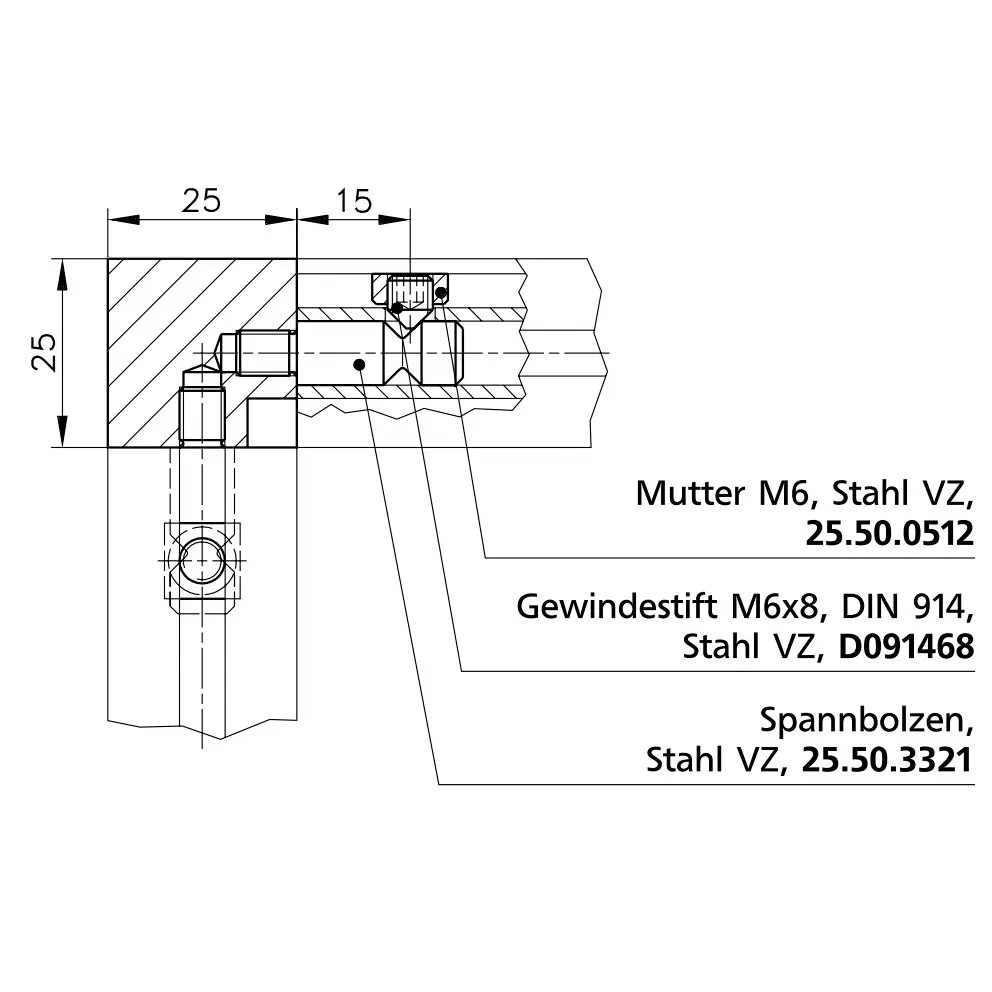

Das Set umfasst neben dem Knoten zusätzlich 2 Spannbolzen (25.50.3321), 2 Laschen 1 M6 (25.50.0512) und 2 Gewindestifte M6x8 (D091468).
Für die Nutzung dieses Eckknotens ist eine seitliche Bohrung von Ø 5,8 mm bis zur Profilmitte, mit einem Abstand von 15 mm zur Profilkante nötig.
- Profilserie
-
Serie 25
- Nut [mm]
-
6
- Material
-
Aluminium, gleitgeschliffen

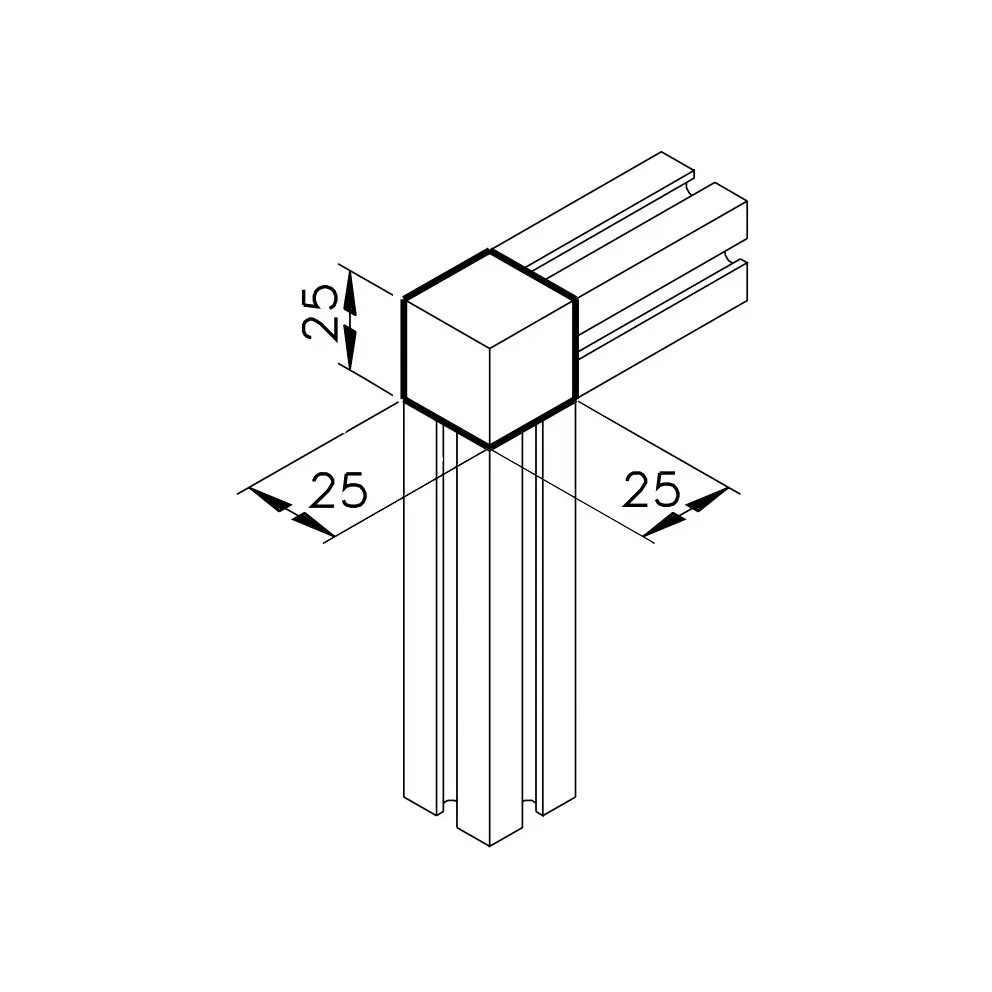

- Abmessungen [mm]
-
25 x 25 x 25
- Gewinde [mm]
-
M6
- Gewicht
-
0,068 kg
