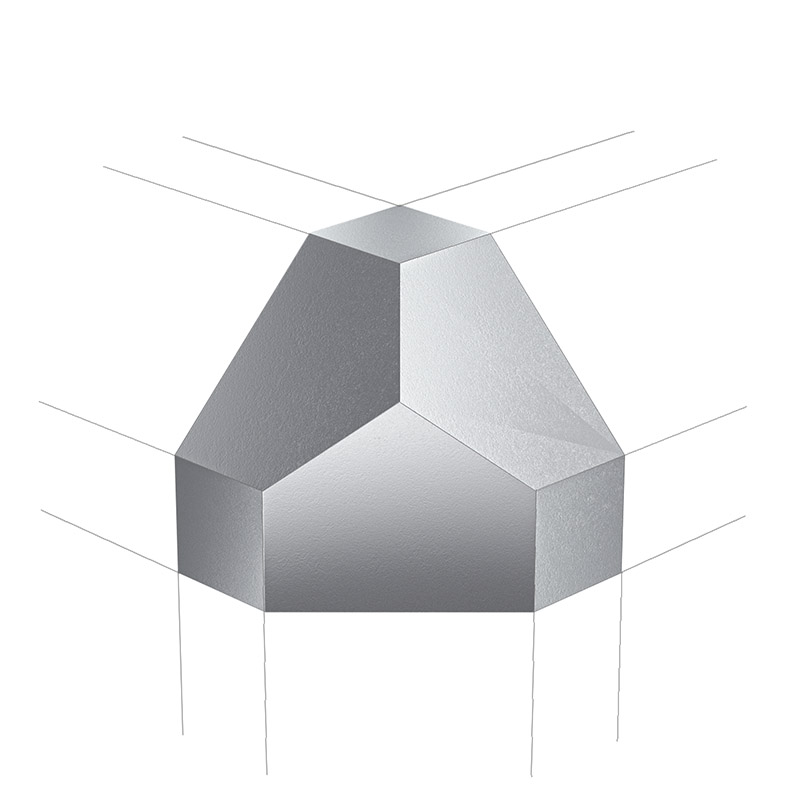

Der Eckknoten 43 aus gleitgeschliffenem Aluminium verbindet 3 Profile mk 2040.14 stirnseitig miteinander und bildet dadurch eine Eckverbindung. Das sorgt für saubere Übergänge an Knotenpunkten und wertet die Konstruktion optisch auf. Die Längsnuten bleiben an allen Seiten frei. Er hat eine Abmessung von 40x40x40 mm und wird mittels inkludierter Spannverbindung befestigt. Diese formschöne Verbindung wird vorwiegend bei Vitrinen, Möbeln oder Schutzgittern verwendet.

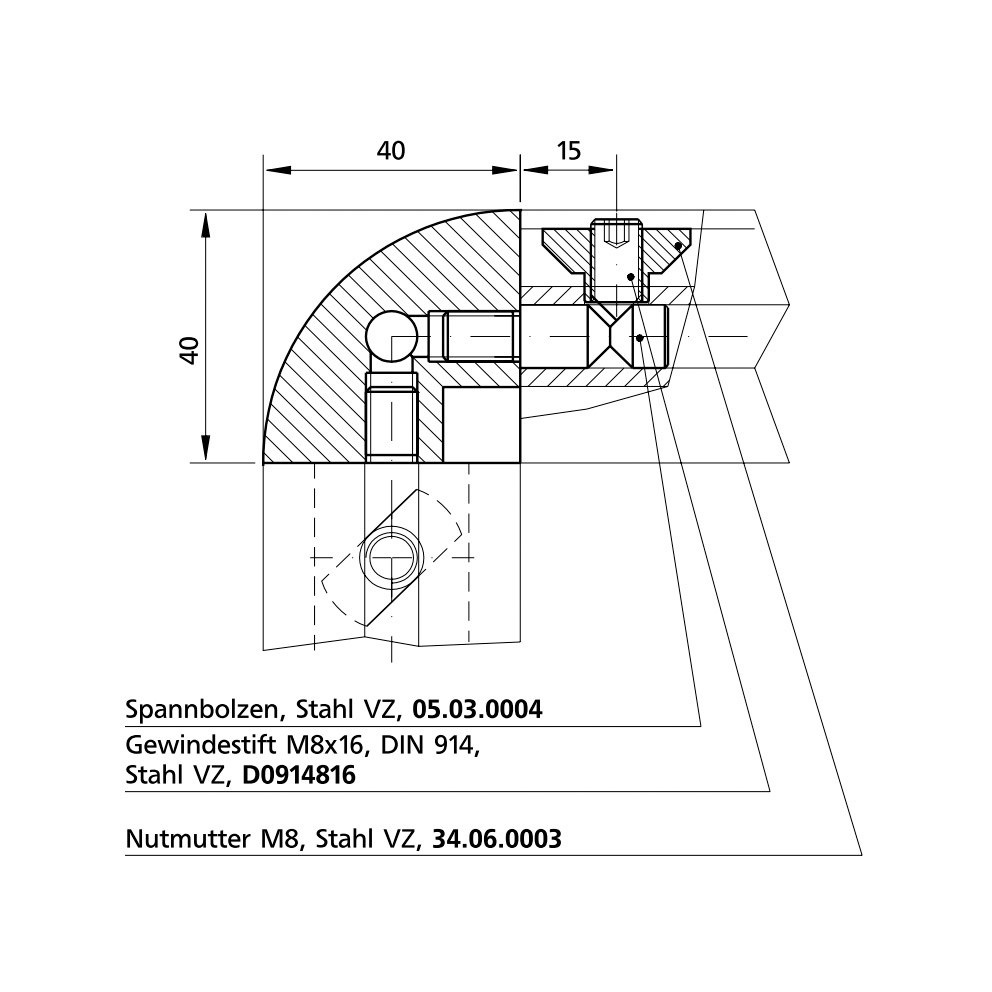

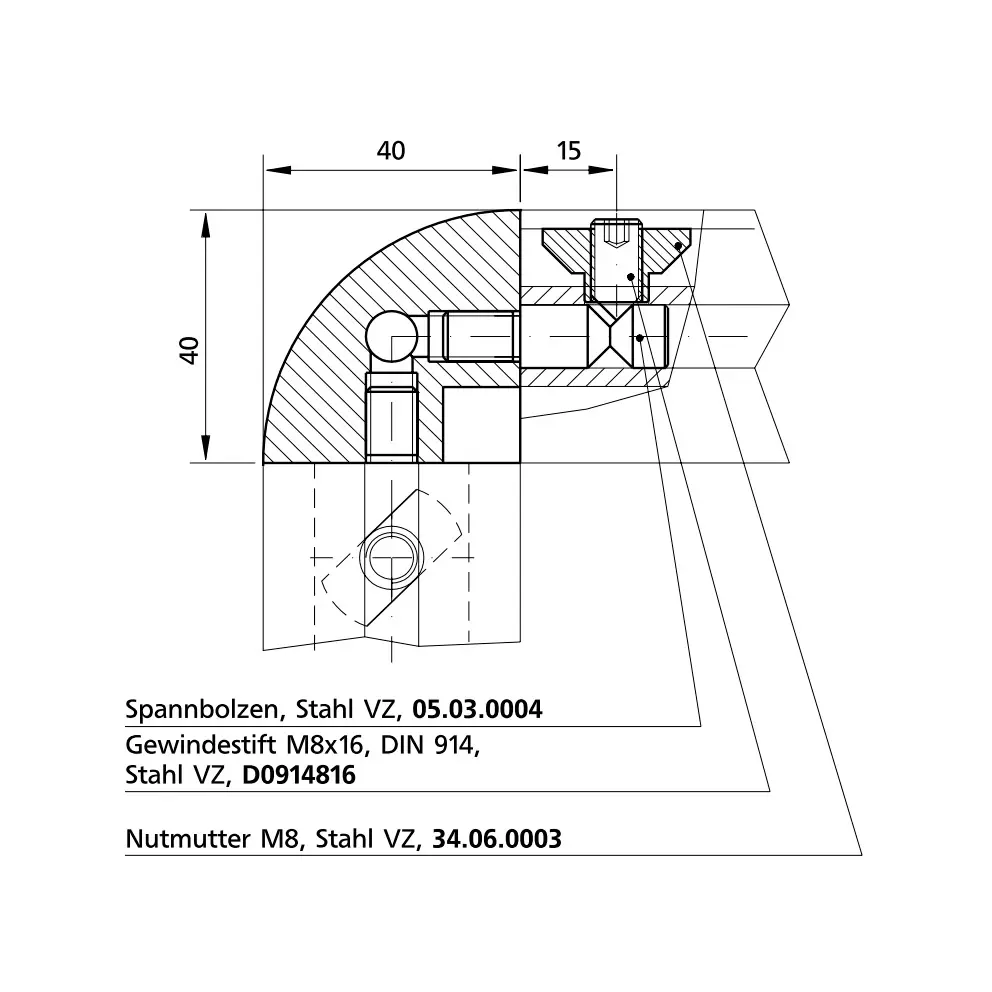

Das Set umfasst neben dem Knoten zusätzlich 3 Spannbolzen 10x35 (05.03.0004), 3 Nutmuttern M8 (34.06.0003) und 3 Gewindestifte M8x16 (D0914816).
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen
- Abmessungen [mm]
-

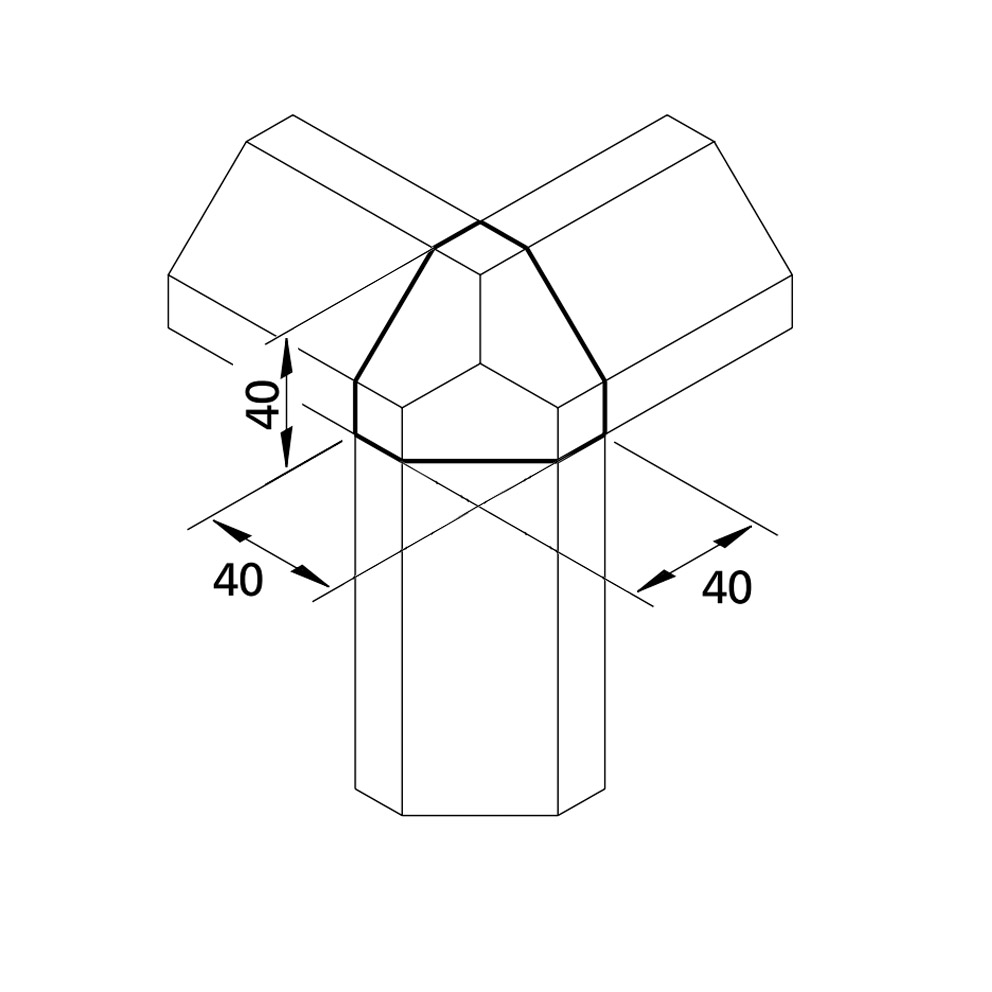

40 x 40 x 40
- Gewinde [mm]
-
M8
- Gewicht
-
0,162 kg
CAD-Daten
Kein 3D-Modell für diesen Artikel
