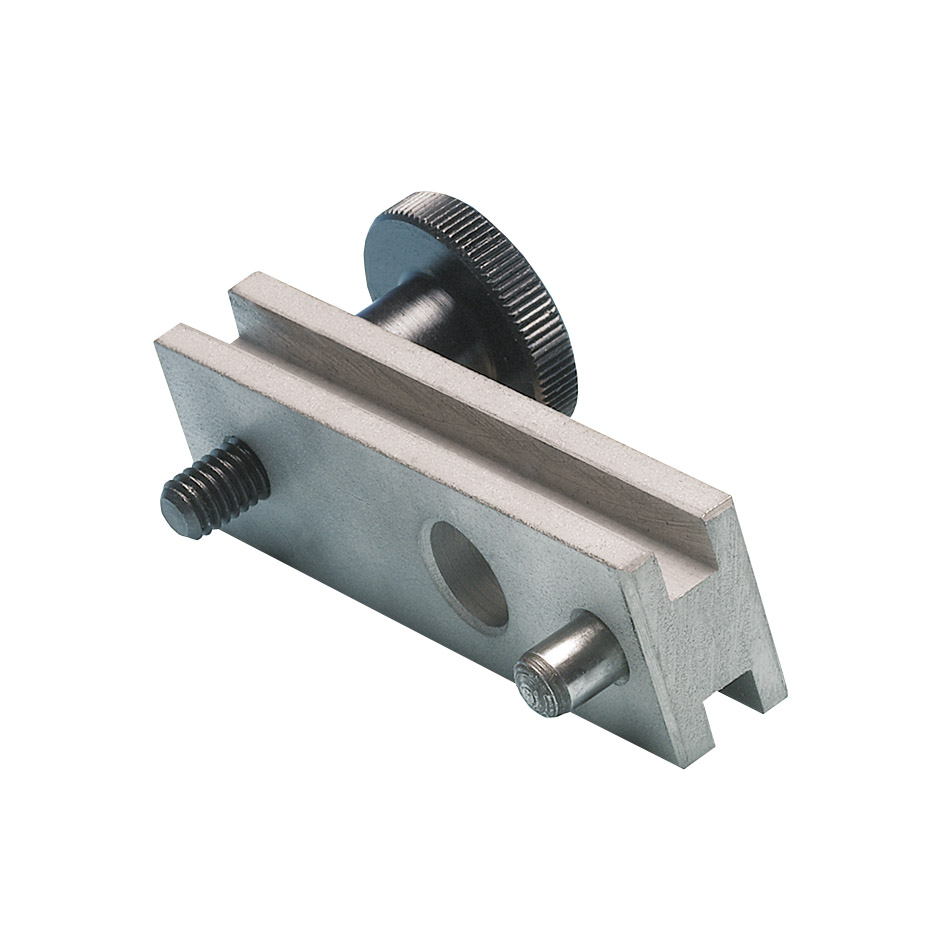

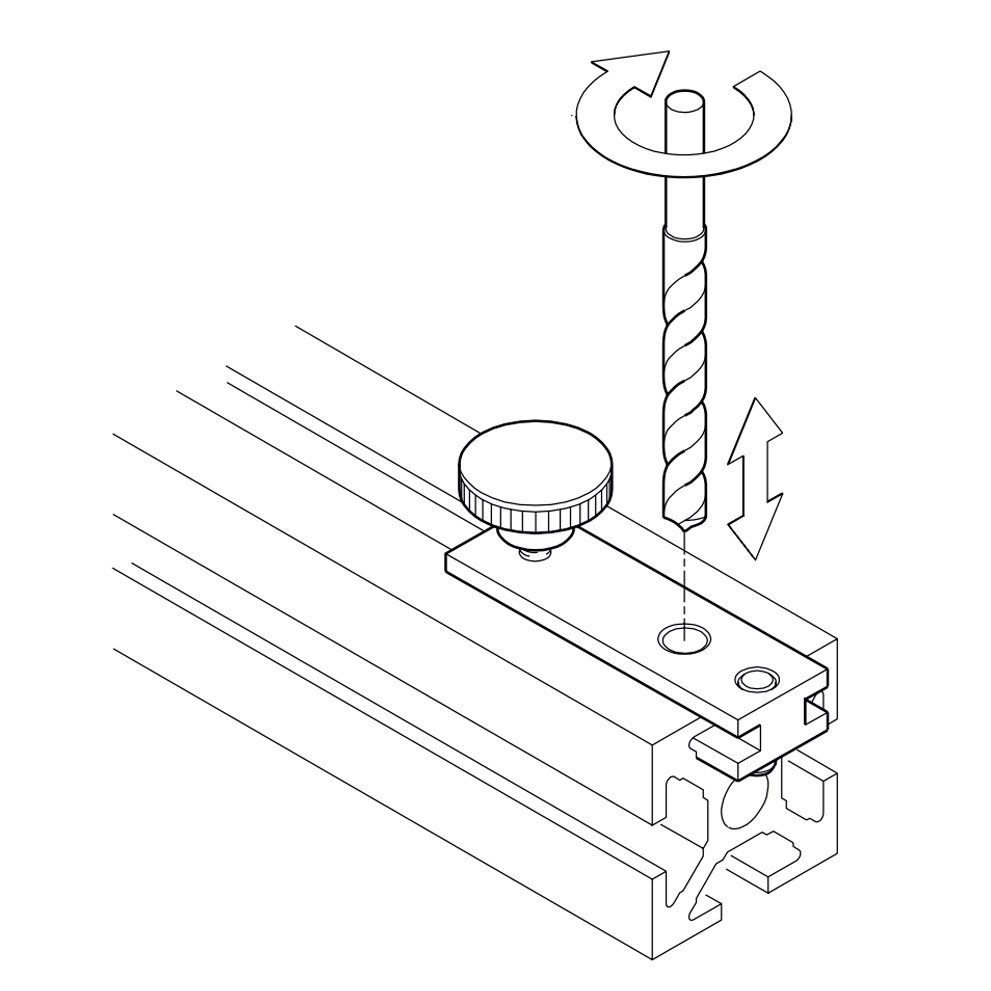

Bohrschablone für Spannverbindungen B51.03.004, B51.03.040 und B51.03.041 für einen Bohrungsdurchmesser von 10 mm. Sie dient der exakten Bohrung für die Nutzung der Spannverbinder. Der Anschlag gewährleistet den nötigen Abstand von 15 mm zur Schraubenachse der Spannverbindung.
- Profilserie
-
Serie 40 / Serie 50
- Nut [mm]
-
10
- Material
-
Stahl, gehärtet

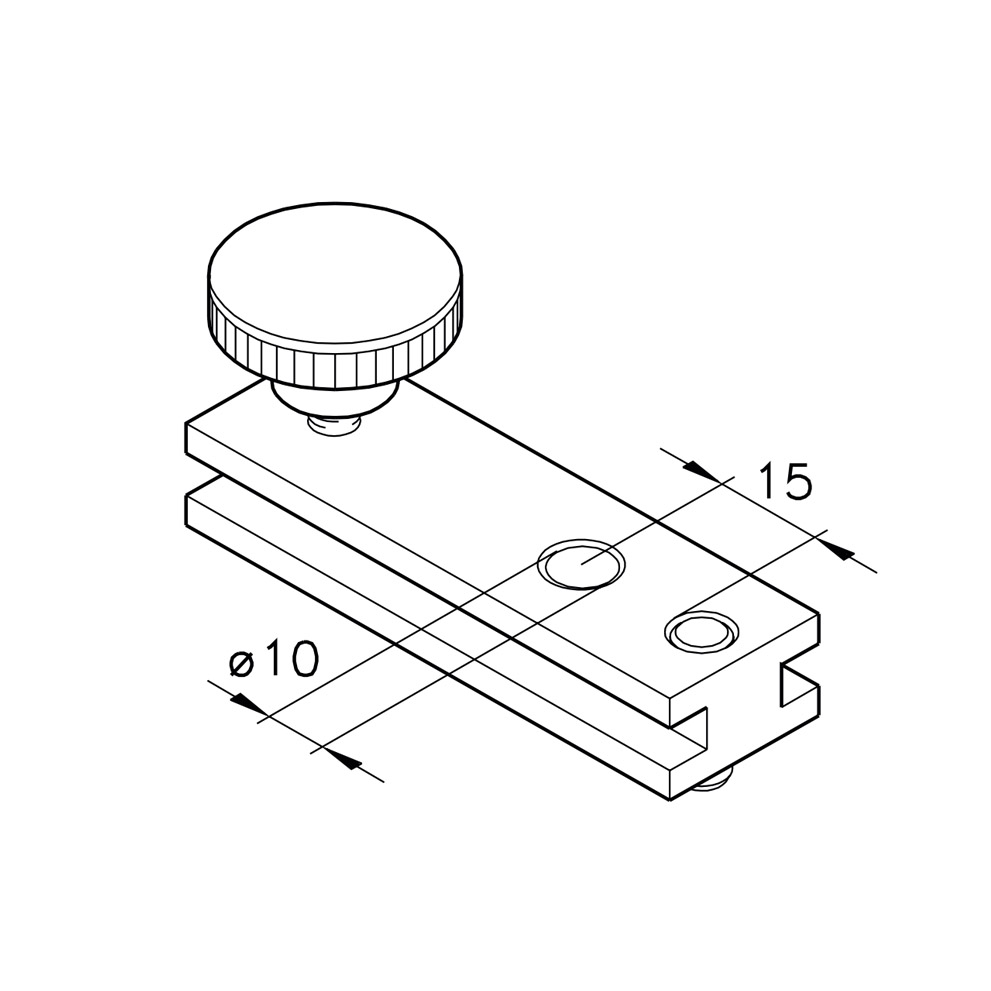

- Bohrung [mm]
-
ø 10 (Abstand 15 mm)
- Gewicht
-
0,12 kg
CAD-Daten
Kein 3D-Modell für diesen Artikel
