Spannverbinder Serie 40 normal und leicht

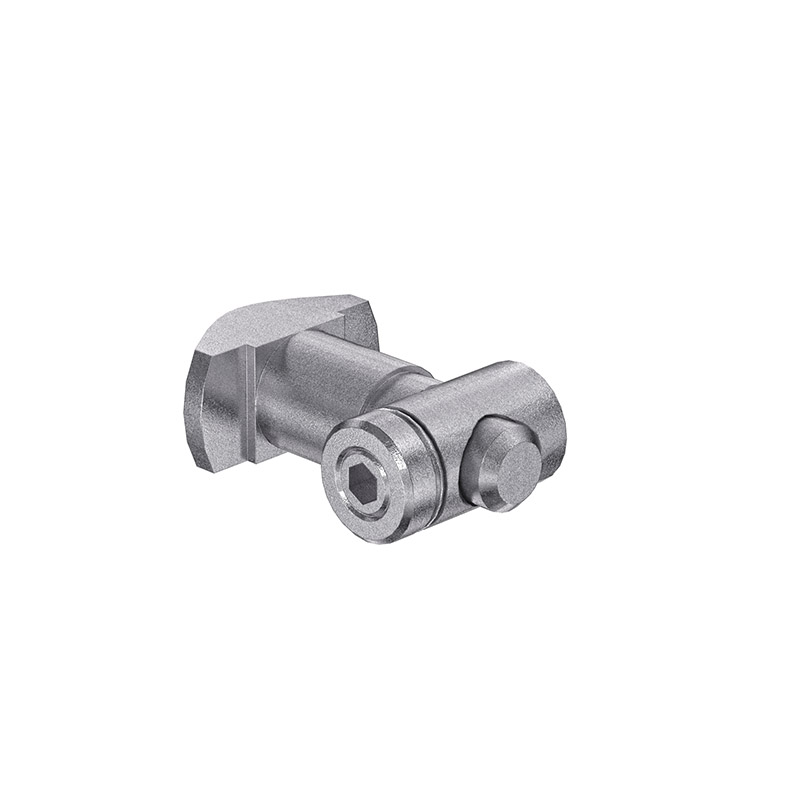

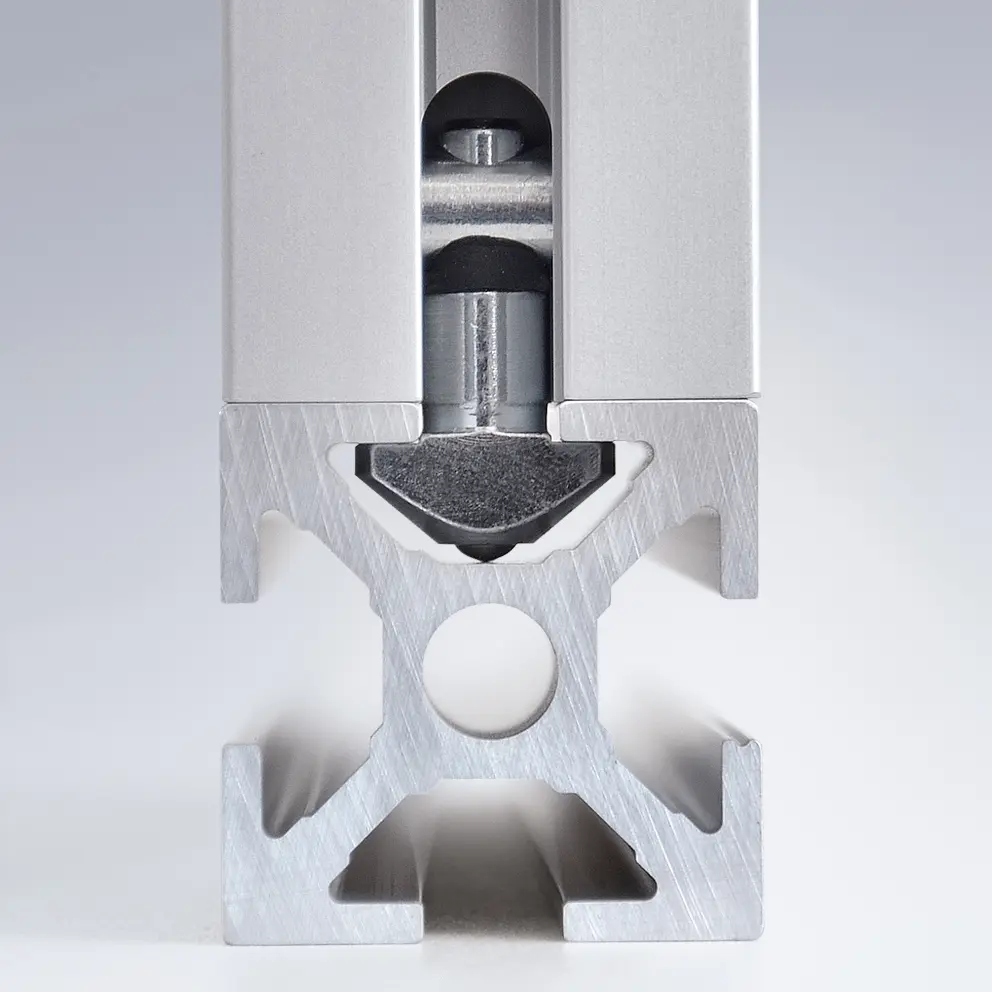

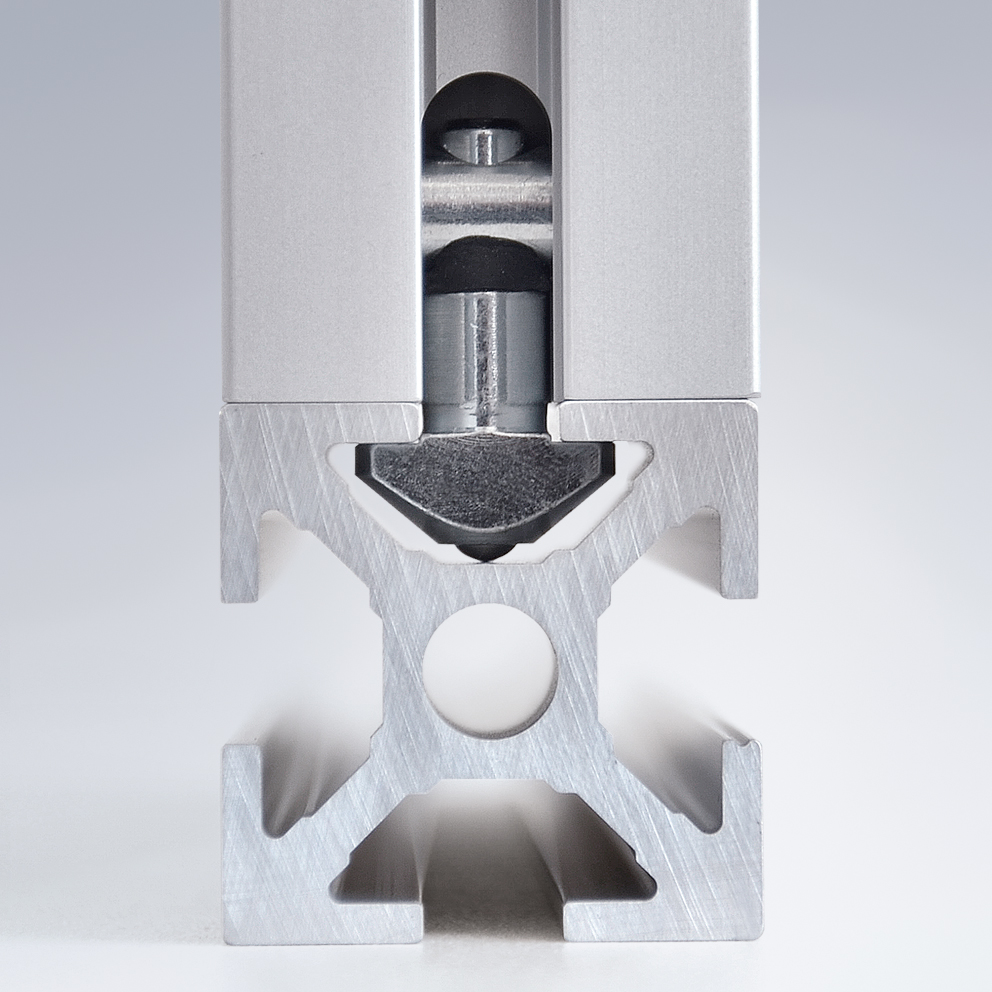

Der Spannverbinder aus verzinktem Stahl mit Druckstück für die Serie 40 (normal und leicht) ist eine Alternative zu den gängigen Winkeln, wenn Nuten zum Einbringen von Flächenelementen frei bleiben müssen oder wenn Konstruktionen ohne sichtbare Verbindungselemente erstellt werden sollen. Profile lassen sich mit dem Spannverbinder nachträglich montieren, auch wenn die Strinflächen der Profile bereits verschlossen sind. Durch das Druckstück (Kugel mit Feder) wird der Verbinder in der Nut fixiert und die Montage von Anbauelementen in der Senkrechten somit enorm erleichtert.

Das Set umfasst neben den beiden Verbinderteilen zusätzlich 1 Distanzring (14.04.0044), 1 O-Ring (K115010489) und 1 Gewindestifte M6x8 (D091486).

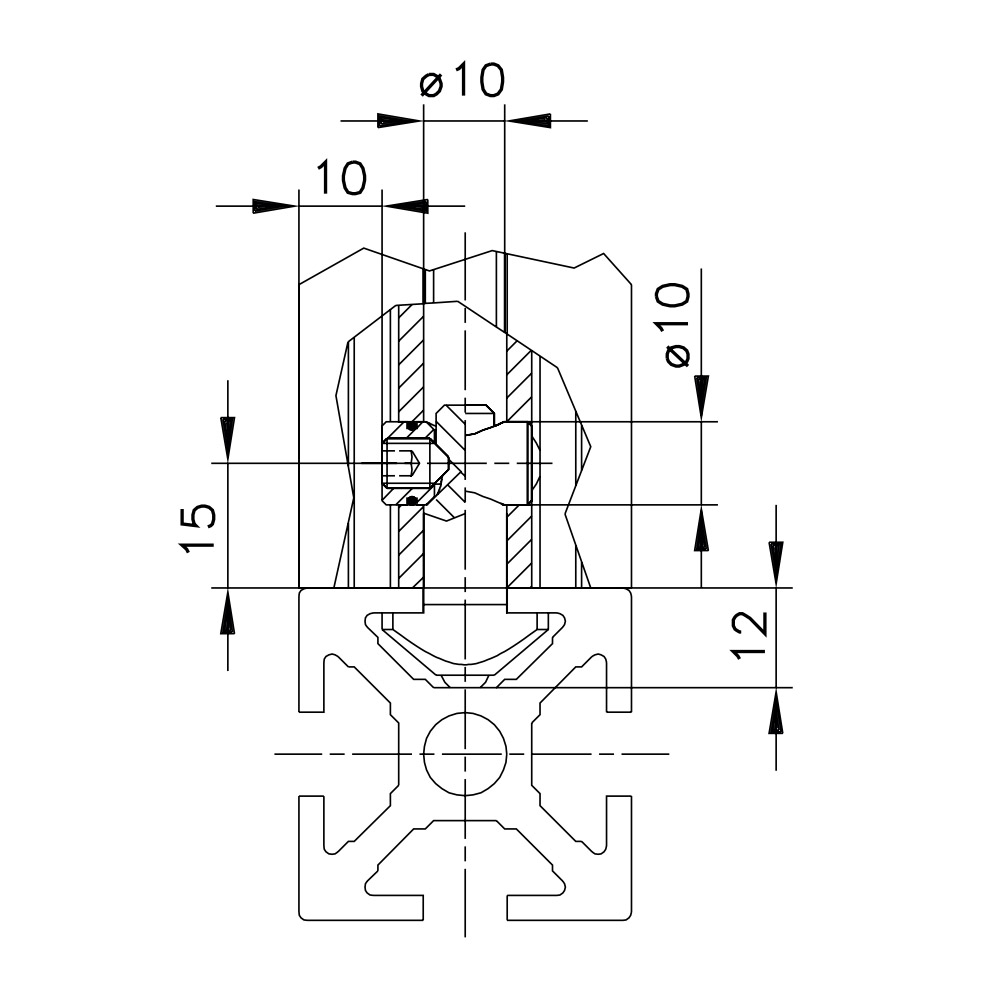

Für die Nutzung dieses Spannverbinders ist eine durchgängige Bohrung im Profil von ø 10 mm, mit einem Abstand von 15 mm zur Profilkante nötig.

Profilserie

Serie 40

Nut [mm]

10

Material

Stahl, verzinkt

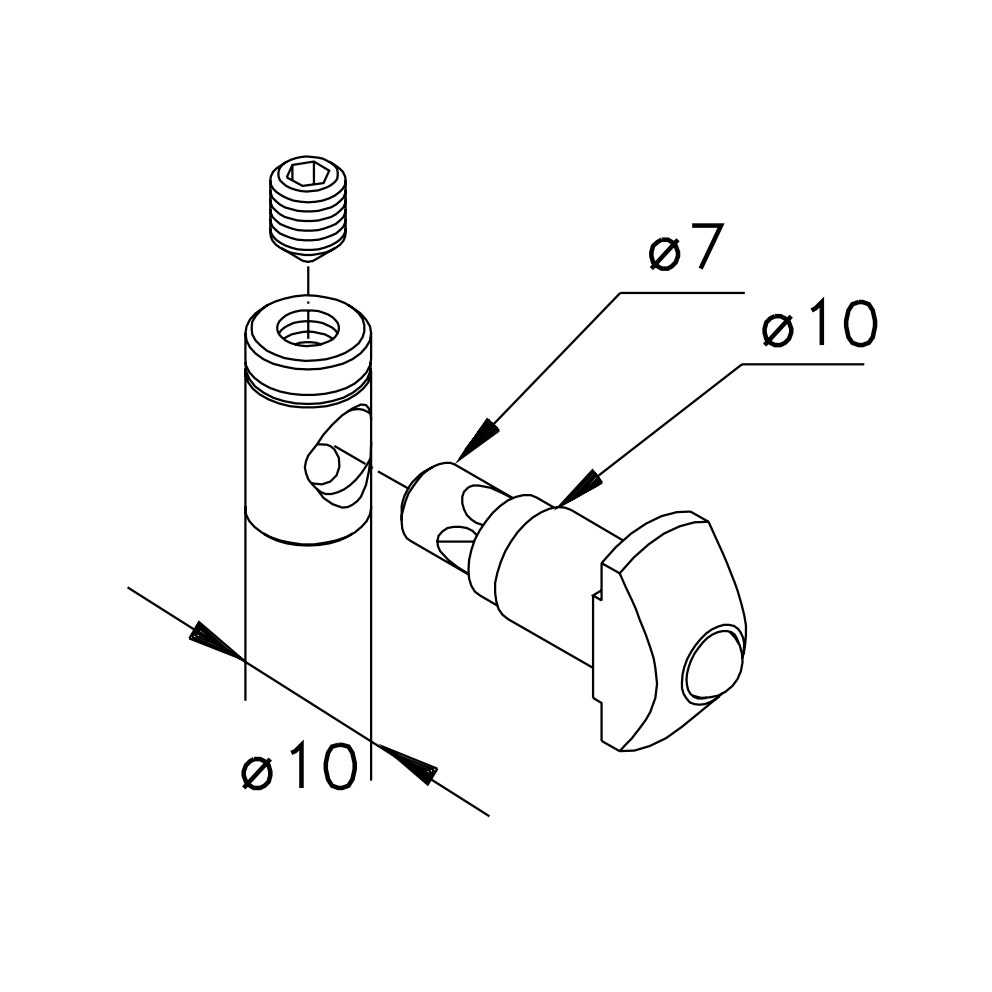

Abmessungen [mm]

ø 7 + ø 10 x 34,6

Gewicht

0,026 kg
