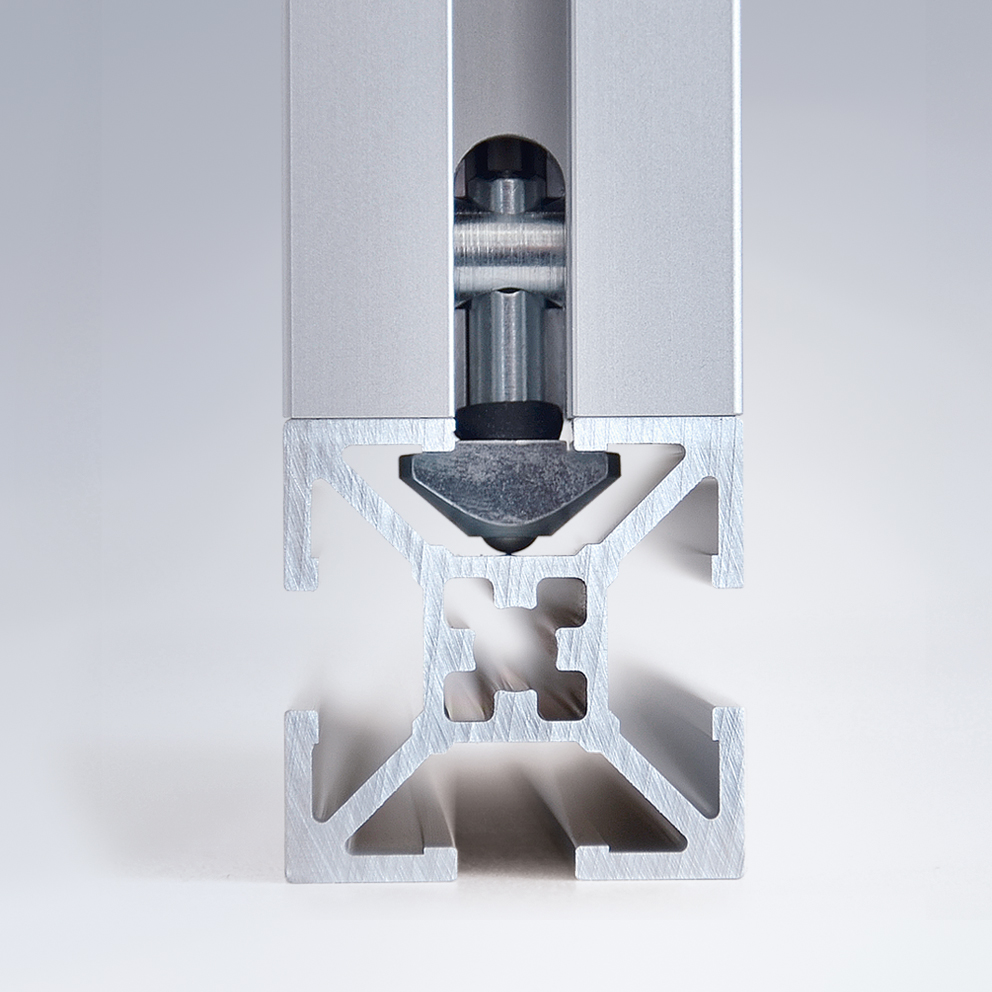

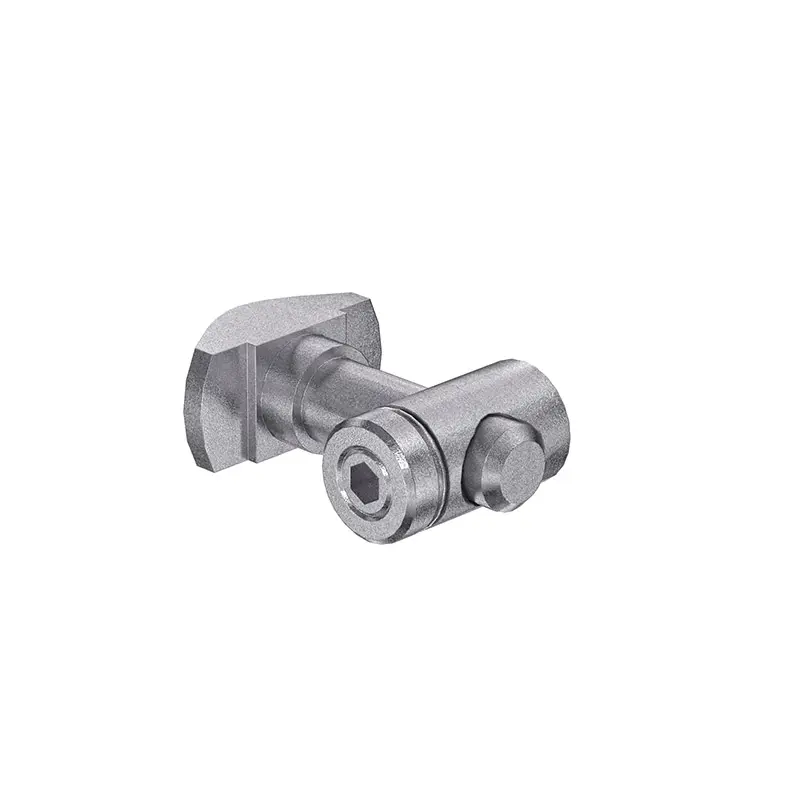

Der Spannverbinder aus verzinktem Stahl mit Druckstück für die Serie 40 (extra leicht) ist eine Alternative zu den gängigen Winkeln, wenn Nuten zum Einbringen von Flächenelementen frei bleiben müssen oder wenn Konstruktionen ohne sichtbare Verbindungselemente erstellt werden sollen. Profile lassen sich mit dem Spannverbinder nachträglich montieren, auch wenn die Strinflächen der Profile bereits verschlossen sind. Durch das Druckstück (Kugel mit Feder) wird der Verbinder in der Nut fixiert und die Montage von Anbauelementen in der Senkrechten somit enorm erleichtert.
Das Set umfasst neben den beiden Verbinderteilenzusätzlich 1 Distanzring (14.04.0044), 1 O-Ring (K115010489) und 1 Gewindestifte M6x8 (D091486).

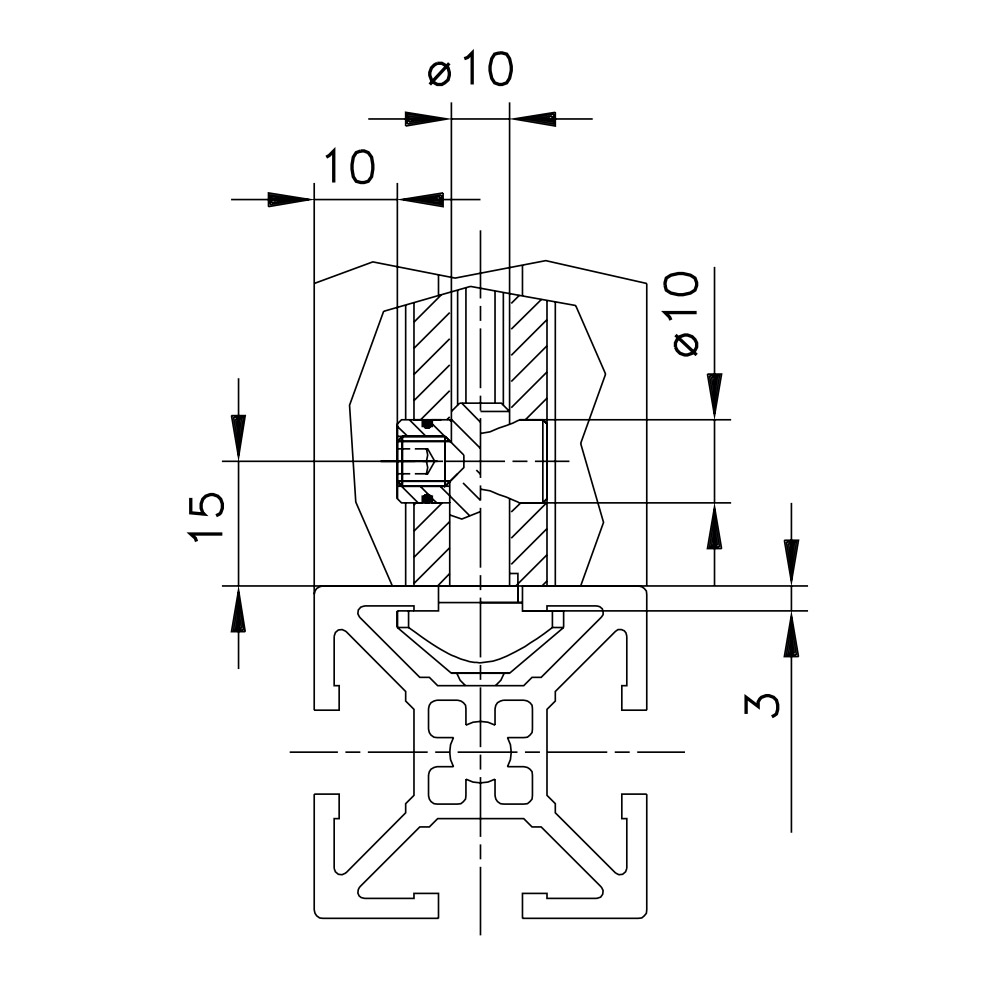

Für die Nutzung dieses Spannverbinders ist eine durchgängige Bohrung im Profil von ø 10 mm, mit einem Abstand von 15 mm zur Profilkante nötig.
Mit dem Spannverbinder B51.03.041 können ebenso Profile der Serie 40 mit Profilen der Rundrohr-Serie D28 ohne Störkonturen verbunden werden. Das bietet die Möglichkeit der Kombination von eckigen und runden Querschnitten und sorgt für hohe Stabilität und Vielfältigkeit bei gleichzeitiger Gewichts- und Kosteneinsparung.
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Stahl, verzinkt
- Abmessungen [mm]
-

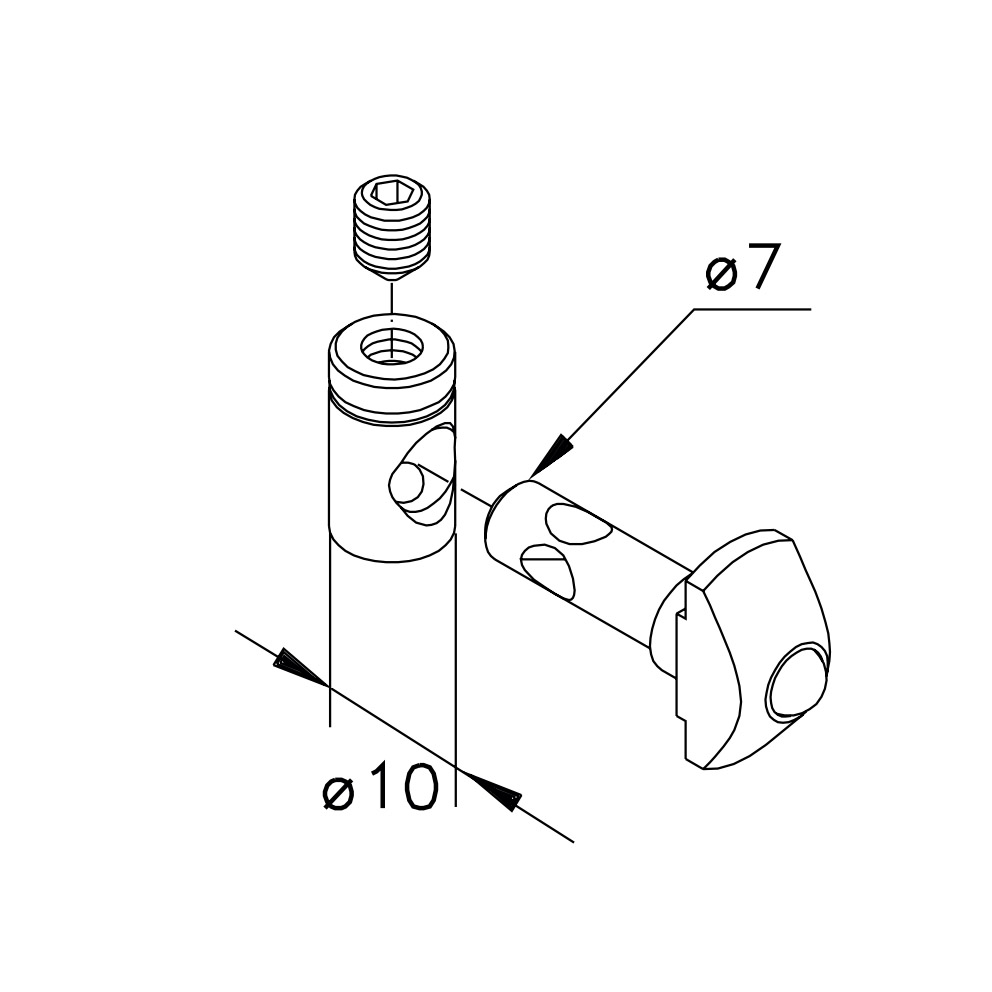

ø 7 + ø 10 x 34,6
- Gewicht
-
0,02 kg
