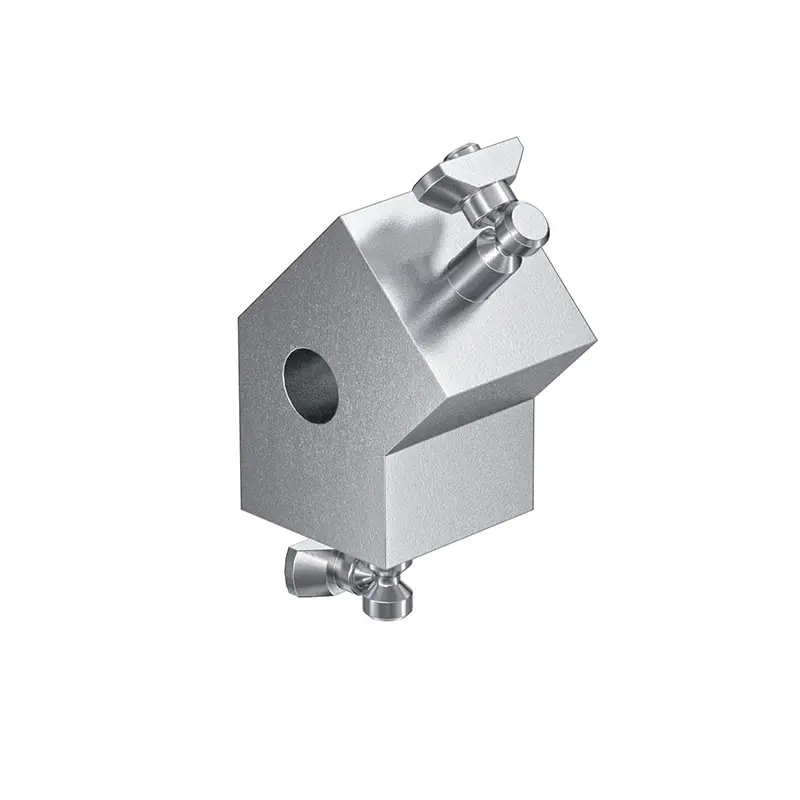

Der Eckknoten 48 aus gleitgeschliffenem Aluminium verbindet 2 Profile mk 2040.19 in einem Winkel von 45° bzw. 135° miteinander. Er hat Abmessungen von 40x40x40 mm und ist durch den 135°-Winkel auch für komplexe Konstruktionen geeignet.

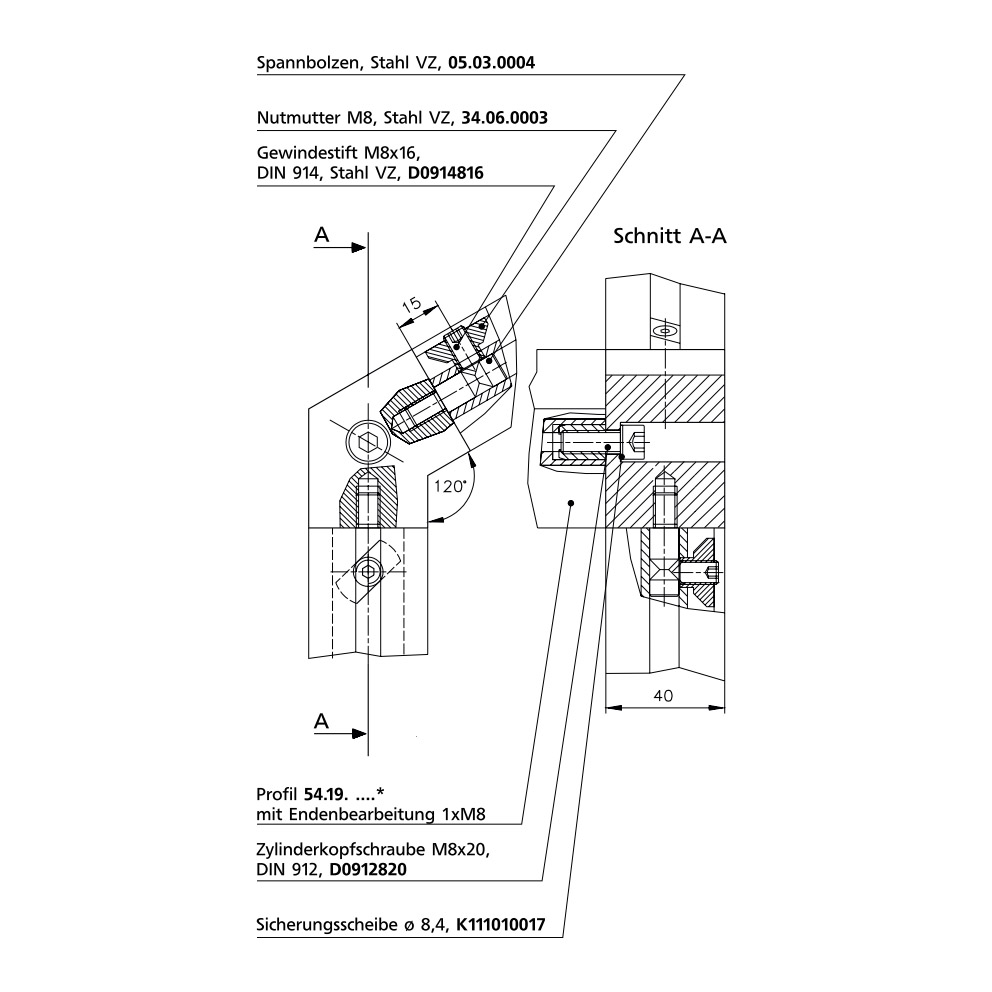

Das Set umfasst neben dem Knoten zusätzlich 2 Spannbolzen 10x35 (05.03.0004), 2 Nutmuttern M8 (34.06.0003), 2 Gewindestifte M8x16 (D0914816), 1 Zylinderkopfschraube M8x20 (D0912820) und eine Sicherungsscheibe M8 (K111010017).
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

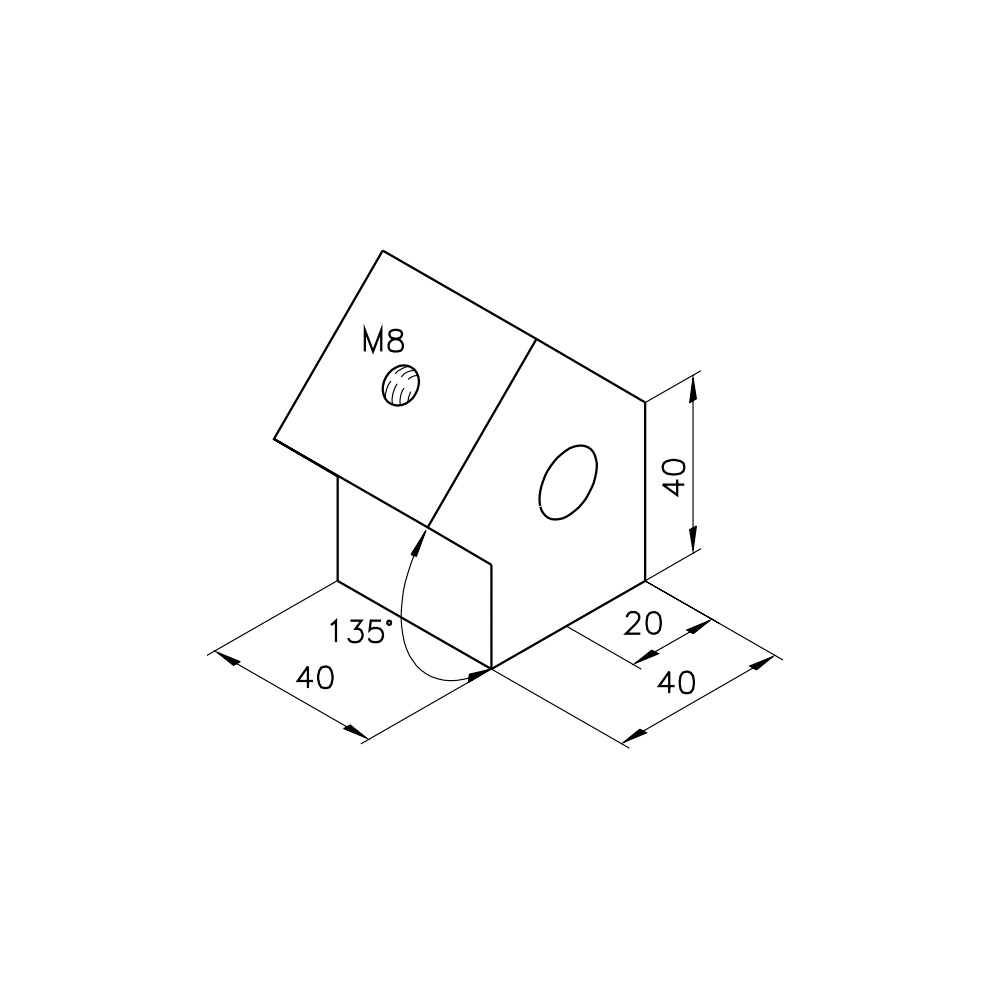

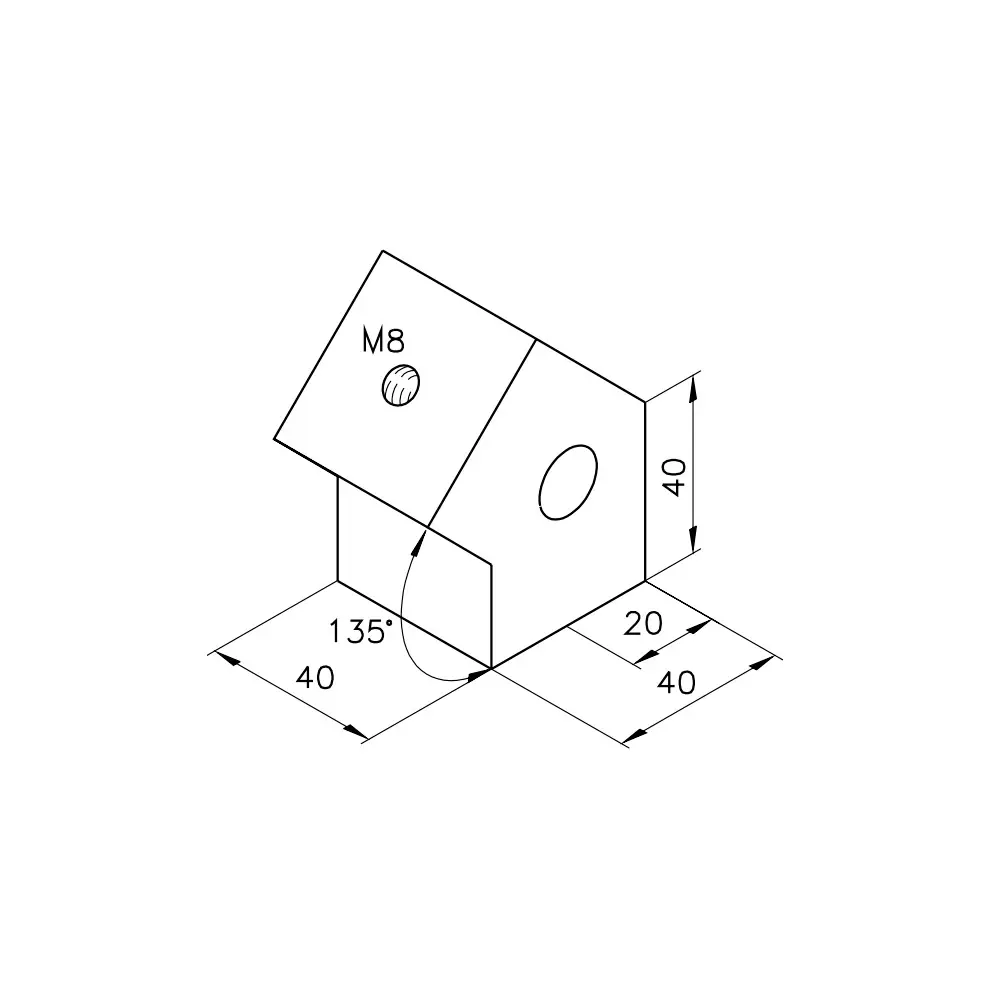

- Abmessungen [mm]
-
40 x 40 x 40 / 135°
- Bohrung [mm]
-
ø 8,4 (13,5)
- Anzahl Bohrungen
-
1
- Gewinde [mm]
-
M8
- Gewicht [kg]
-
0,27
- Gewicht
-
0,337 kg
CAD-Daten
Kein 3D-Modell für diesen Artikel
