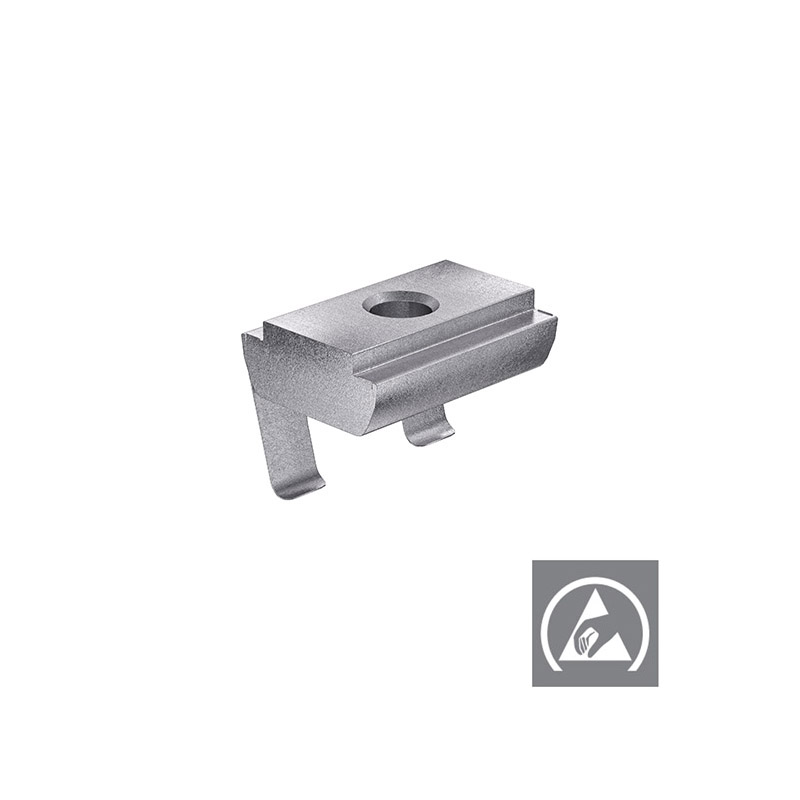

Einschwenklasche 1 Federblech M6 ESD

Die Einschwenklasche 1 mit Federblech für die Serie 40 und 50 aus verzinktem Stahl hat ein Gewinde M6 und Abmessungen von 20x15 mm. Die Einschwenklasche ist für nachträgliches Einlegen in die Profilnut vorgesehen, wenn z.B. die Profilstirnfläche bereits verschlossen ist und so die Lasche nicht mehr eingeschoben werden kann. Das Federblech fixiert die Lasche sodass die Montage von Anbauteilen in der Senkrechten enorm erleichtert wird. ESD-Laschen besitzen zudem eine Stanzung, die die isolierende Eloxalschicht des Aluprofils durchdringt. Somit wird über die Schraubverbindung die Leitfähigkeit der Profilverbindung gewährleistet. Die Steghöhe des zu befestigenden Bauteils, z.B. die eines Winkels, darf bei der Serie 40 nicht mehr als 1 mm betragen, bei der Serie 50 max. 2 mm, da sonst kein Kraftschluss zwischen Profil und Lasche erzielt wird.

Technische Daten

Profilserie

Serie 40 / Serie 50

Nut [mm]

10

Material

Stahl, verzinkt

Abmessungen [mm]

20 x 15 x 6,5

Gewinde [mm]

M6

Gewicht [kg]

0,01

Gewicht

0,012 kg
