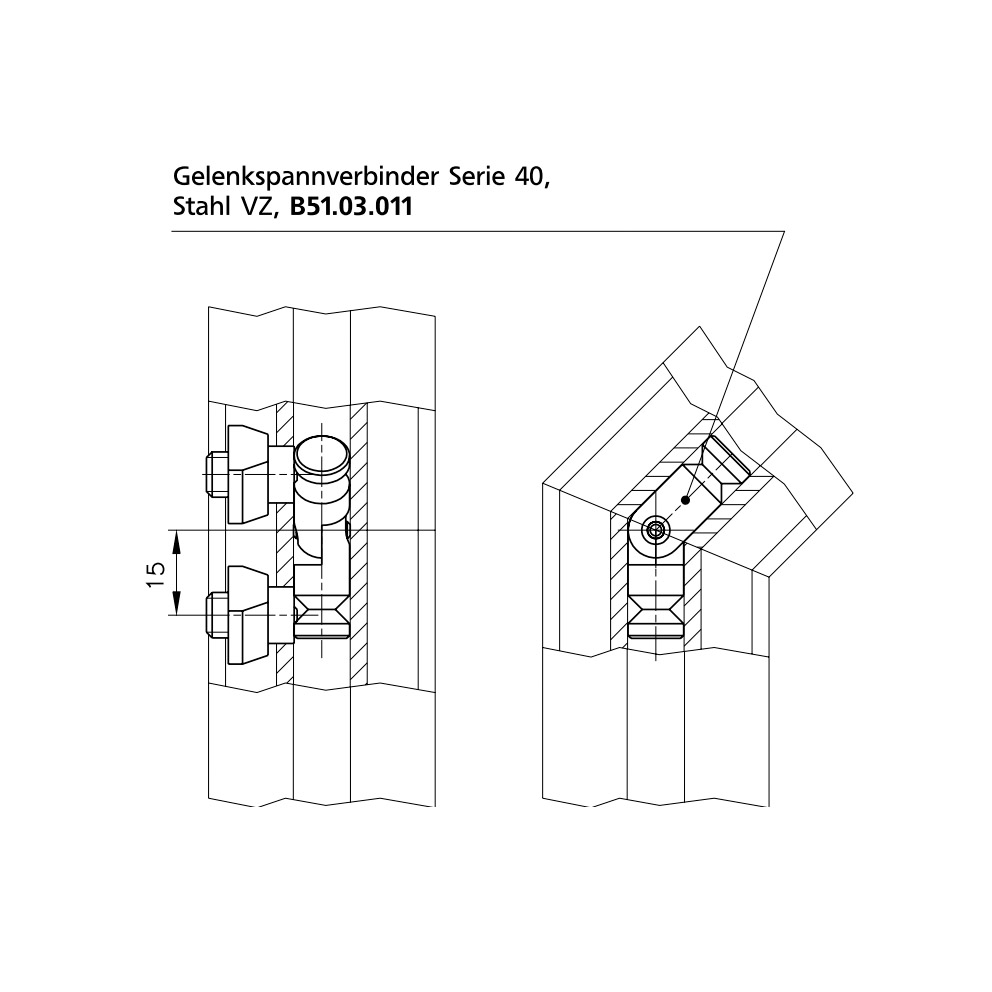

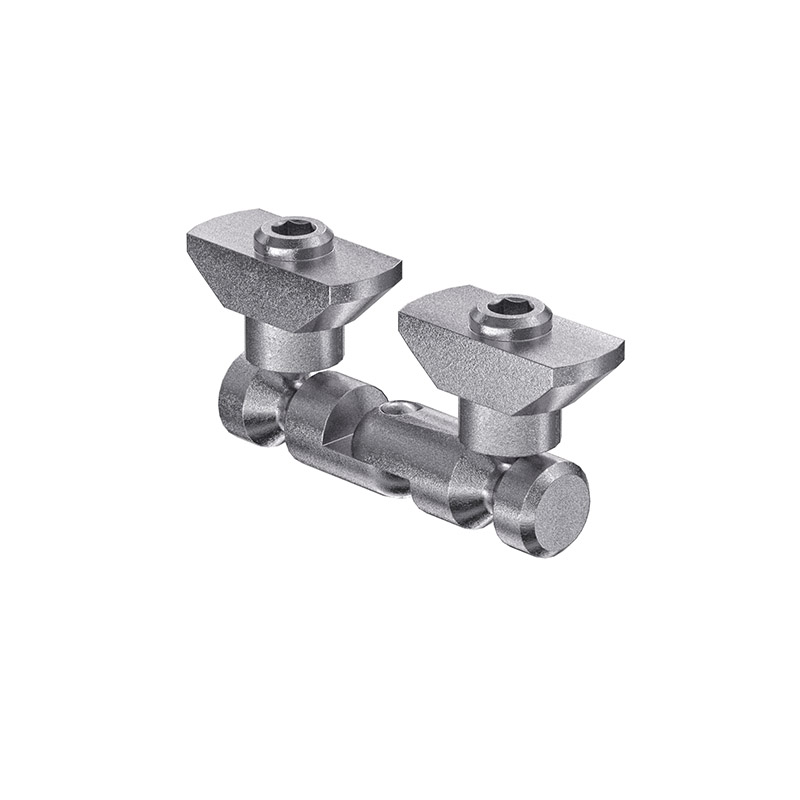

Der Gelenkspannverbinder 40 aus verzinktem Stahl verbindet zwei auf Gehrung gesägte Profile der Serie 40 stirnseitig miteinander. Dabei sind alle Winkel ±90° darstellbar. Die Verbindung benötigt in beiden Profilen an der abgeschrägten Seite eine einseitige Bohrung ø 10 mm in 15 mm Abstand von der Mitte der Schnittkante.
Das Set umfasst neben dem Verbinder zusätzlich 2 Nutmuttern M8 (34.06.0003) und 2 Gewindestifte M8x16 (D0914816).
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Stahl, verzinkt

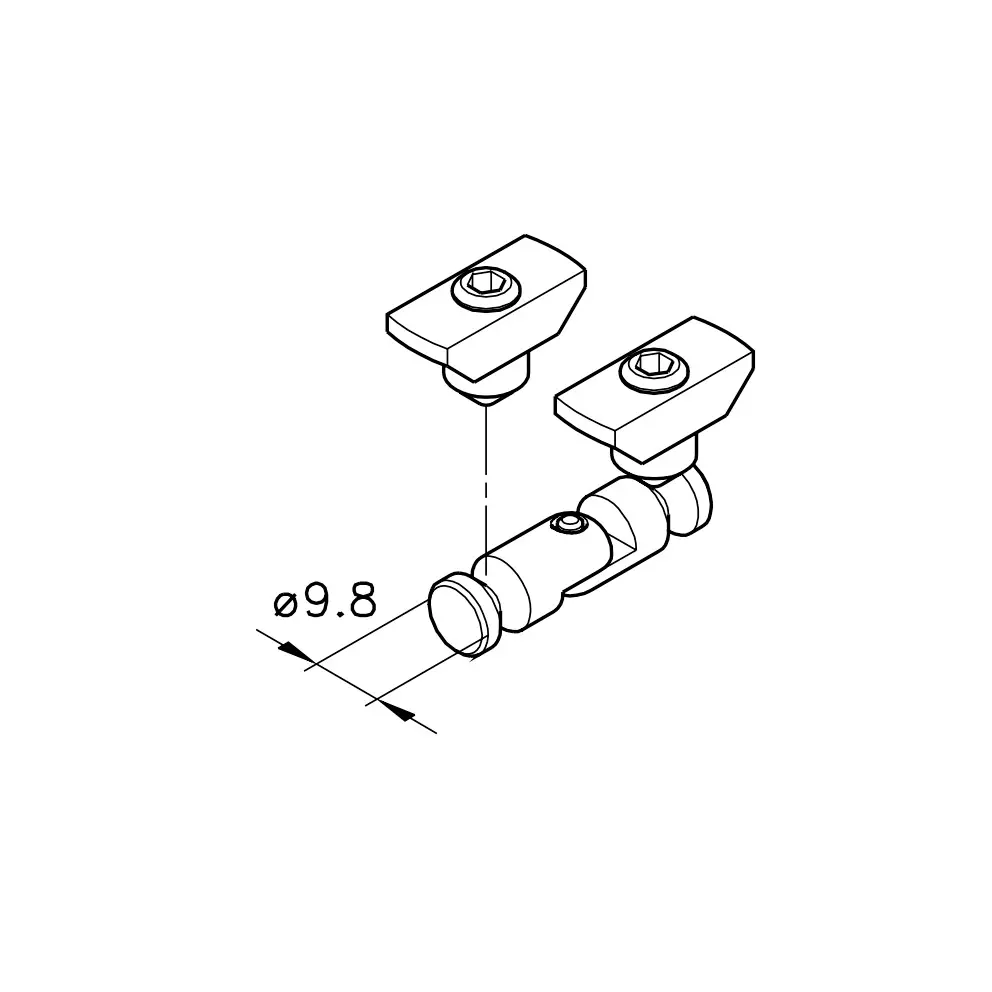

- Abmessungen [mm]
-
ø 9,8 x 43
- Gewicht
-
0,05 kg
CAD-Daten
Kein 3D-Modell für diesen Artikel
