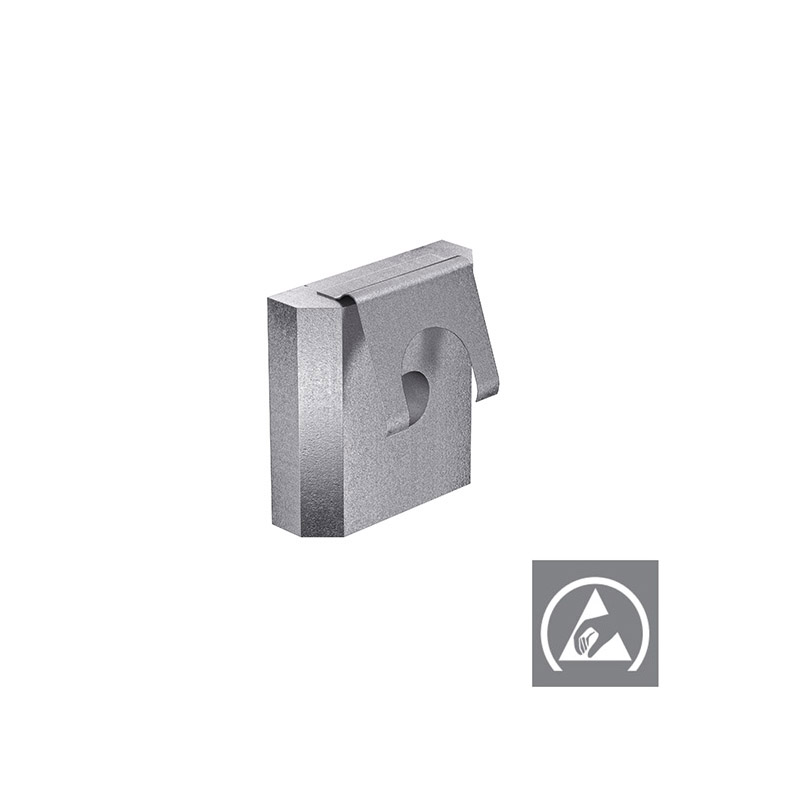

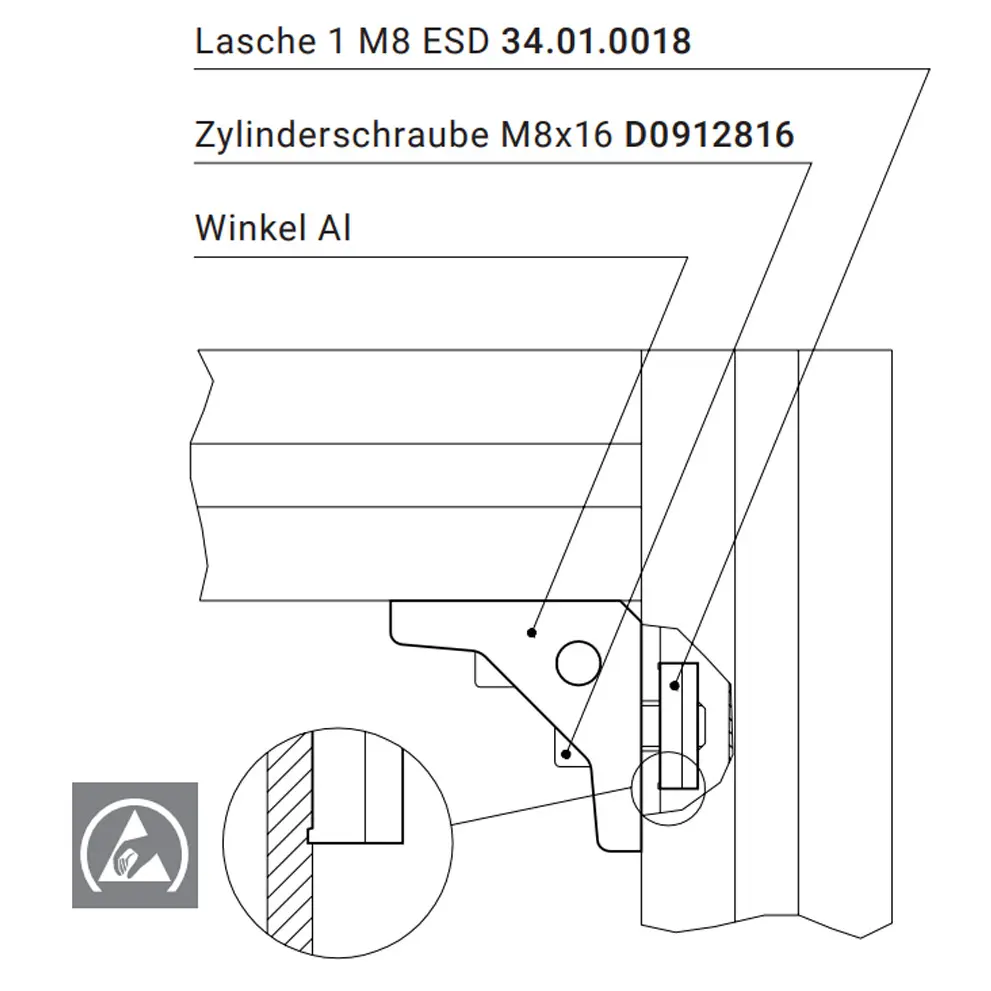

Die Lasche 1 ESD mit Federblech, M8 (Nutenstein, Kulissenstein) für die Serie 40 und 50 aus verzinktem Stahl hat ein Gewinde M6 und eine Abmessung von 20x20 mm. Laschen sind bei mk die bevorzugten Befestigungselemente in Verbindung mit Winkeln, Konsolen, Platten und nutseitig angebrachten Zubehörelementen. Durch das Federblech wird die Lasche in der Profilnut fixiert und kann nicht mehr verrutschen, was somit die Montage von Anbauelementen in der Senkrechten enorm erleichtert. ESD-Laschen besitzen zudem eine Stanzung, die die isolierende Eloxalschicht des Aluprofils durchdringt. Somit wird über die Schraubverbindung die Leitfähigkeit der Profilverbindung gewährleistet.
- Profilserie
-
Serie 40 / Serie 50
- Nut [mm]
-
10
- Material
-
Stahl, verzinkt

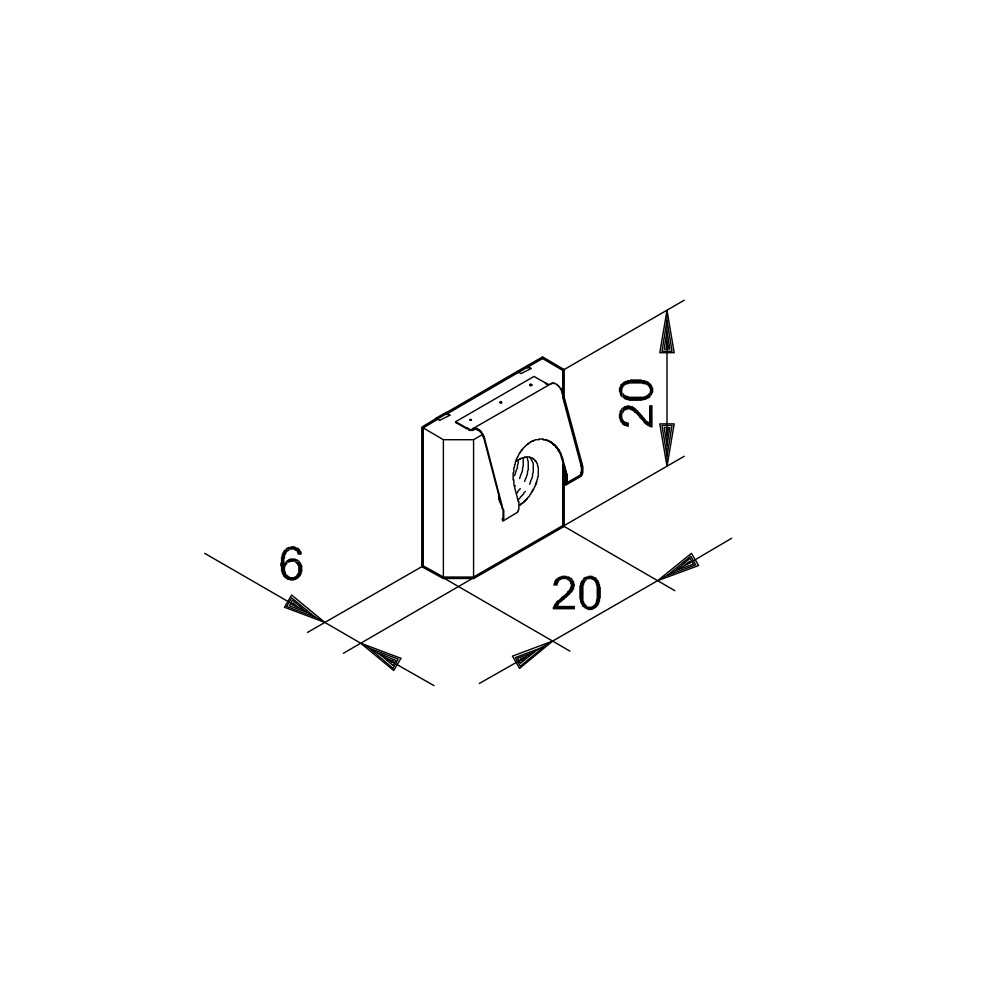

- Abmessungen [mm]
-
20 x 20 x 6
- Gewinde [mm]
-
M6
- Gewicht [kg]
-
0,017
- Gewicht
-
0,017 kg
