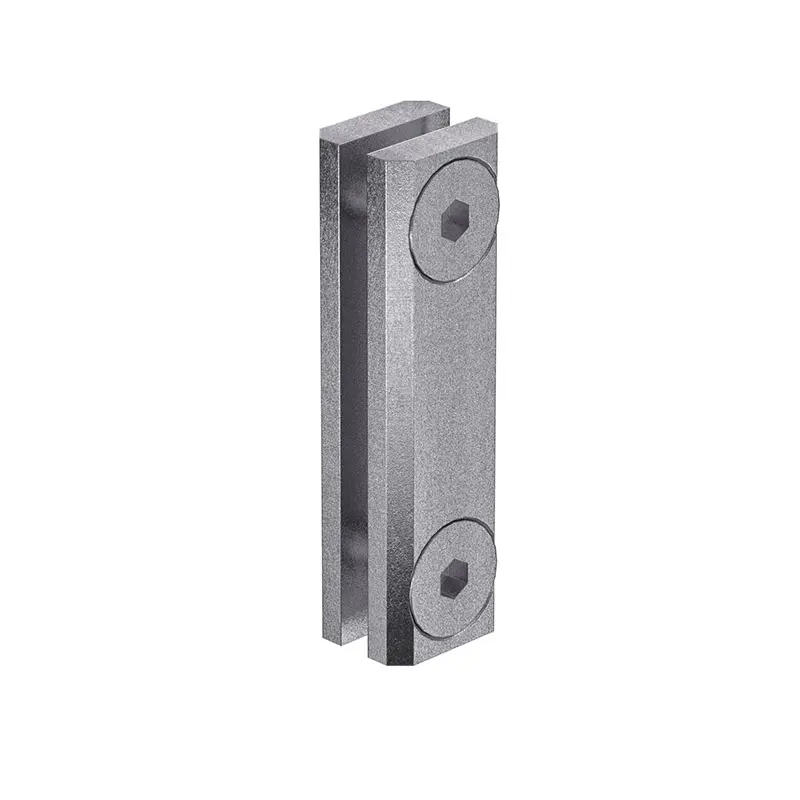

Der Parallelverbinder 2/50 aus verzinktem Stahl für die Serie 40 stellt eine spaltlose Verbindung zweier Strebenprofile, achsparallel her. Die Baugruppe umfasst eine Senklasche mit Schrauben und eine Standardlasche oder wahlweise, ebenfalls in der Baugruppe enthaltene Einschwenklasche mit Feder. Im anzubindenden Profil sind zwei Bohrungen ø10 mm an der Verbindungsposition erforderlich, um die Schrauben mittels Innensechskantschlüssel anzuziehen.
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Stahl, verzinkt

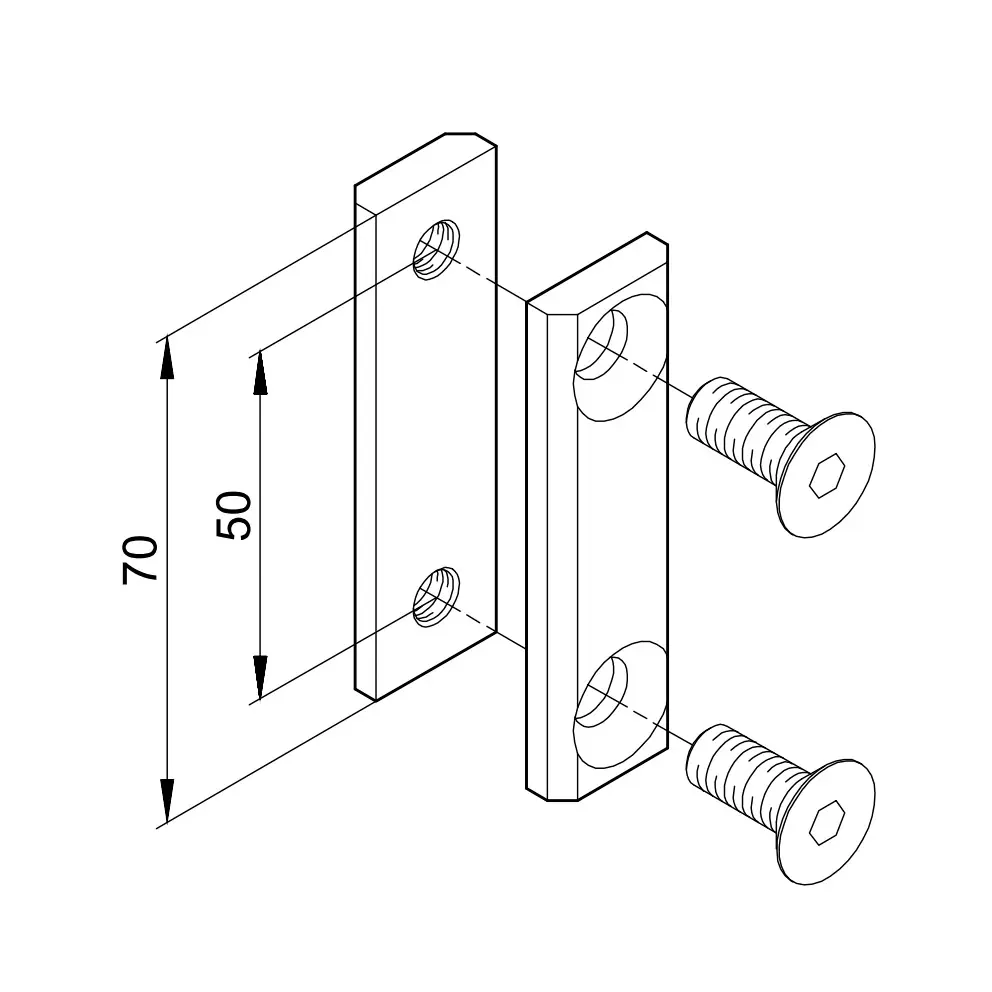

- Abmessungen [mm]
-
70 x 20
- Gewinde [mm]
-
M8
- Gewicht
-
0,13 kg
