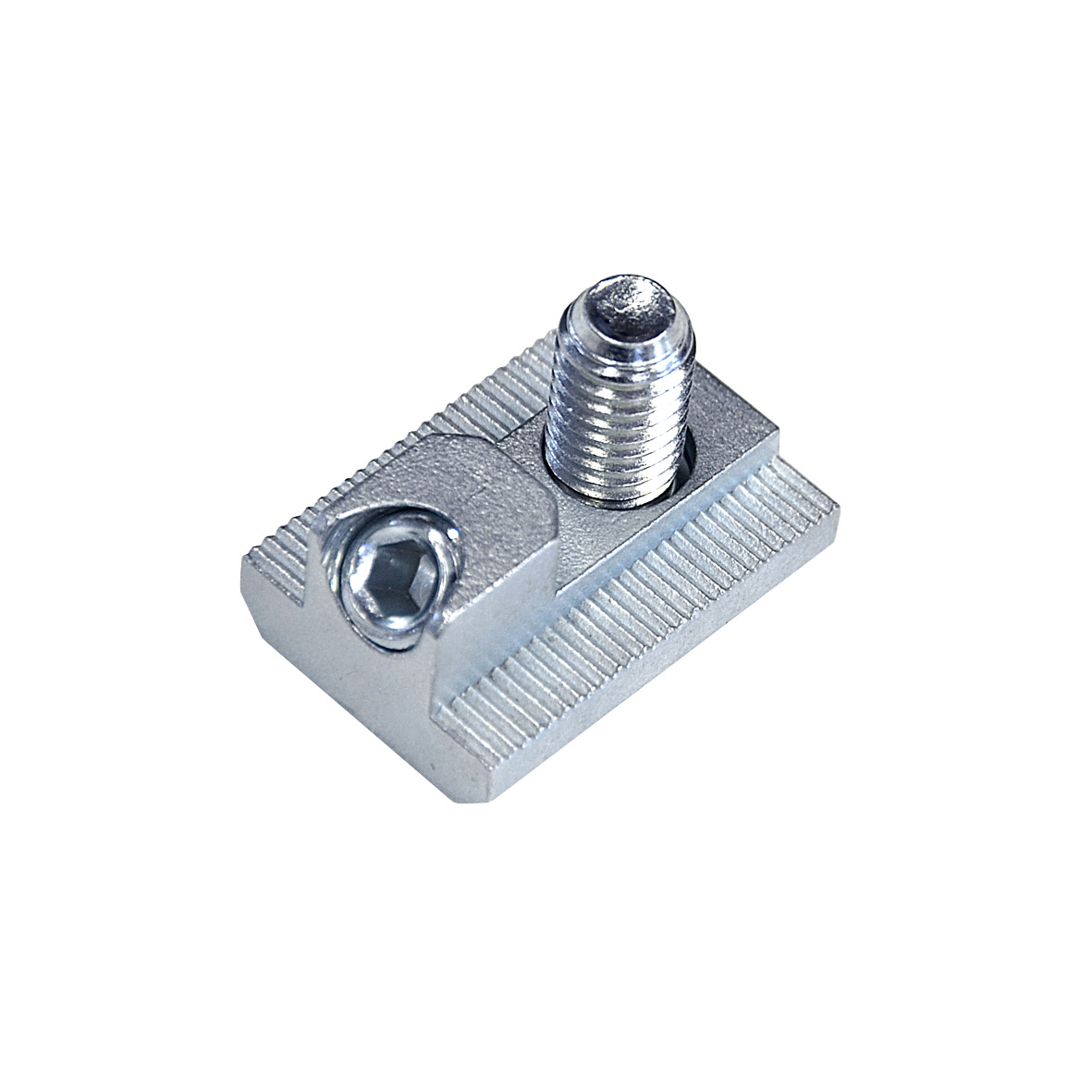

Spannverbinder S

Der Spannverbinder S wurde speziell für die stirnseitige, leitfähige Verbindung von Aluprofilen der Profilserie 40* entwickelt. Dabei sind einfache, aber stabile 90°-Verbindungen ohne äußere Störkonturen realisierbar. Die Verbindung erfordert nur einen geringen Montageaufwand: Zwei Schrauben bei Erstmontage, eine Schraube lösen und anziehen zum Verschieben.

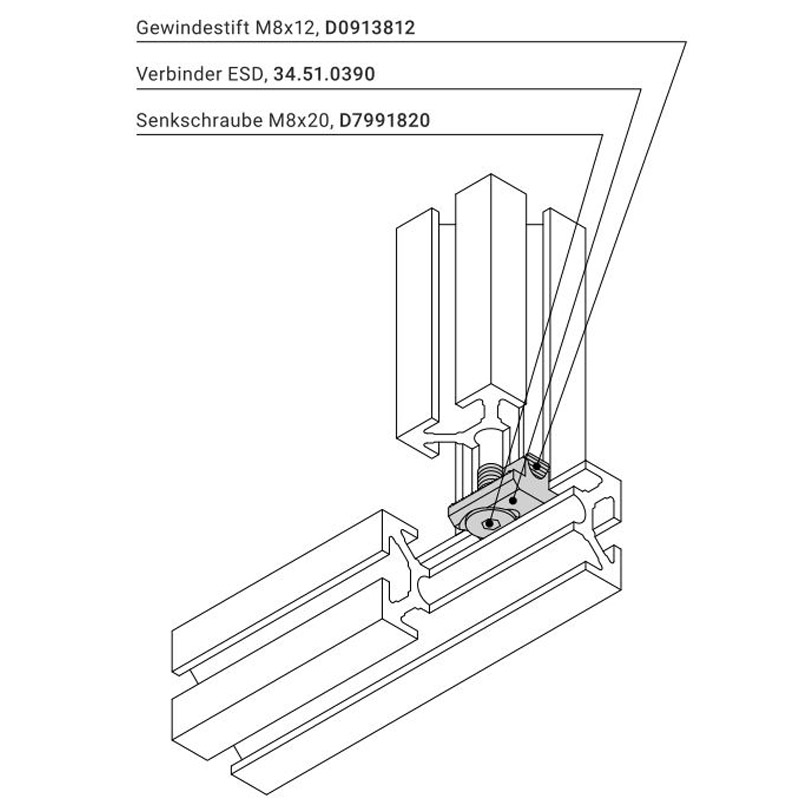

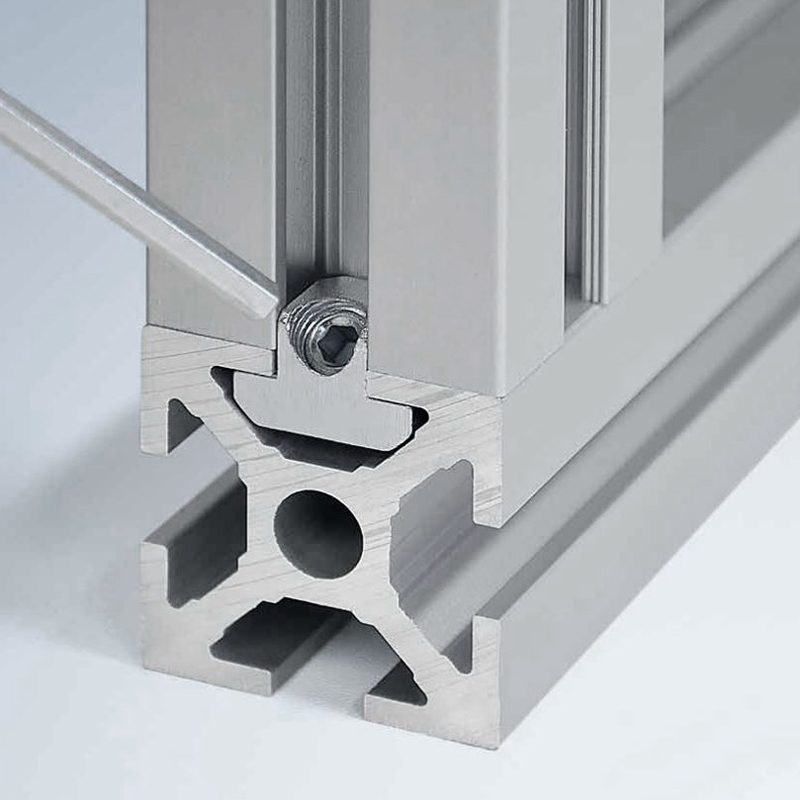

Das senkrecht montierte Profil benötigt zunächst ein stirnseitiges M8 Gewinde (direkt ins Profil geschnitten oder mittels Gewindeeinsatz M8) im mittigen Bohrkanal. Der Verbinder wird nun mit der M8 Senkschraube handfest in das Gewinde geschraubt. Anschließend wird die Schraube wieder um ca. 1,5** Umdrehungen gelöst, so hat der Verbinder den richtigen Abstand, um das Profil in die Profilnut des zweiten Profils einschieben und positionieren zu können. Anschließend wird die Verbindung über den 45° gelagerten M8 Gewindestift mit 12 bis 14 Nm angezogen. Zum Verschieben der Verbindung muss der Gewindestift wieder ausreichend gelöst werden.

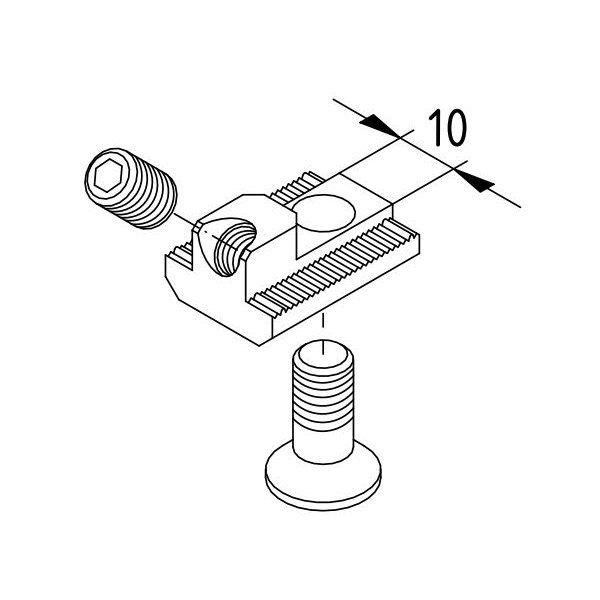

Das Set umfasst neben dem Verbinder zusätzlich 1 Gewindestift M8x12 (D0913812) und 1 Senkkopfschraube M8x20 (D7991820).

* Bei den Profilen 2040.31 und 2040.52 (extra leicht) reduziert sich die Belastbarkeit deutlich.
* Es können auch ein Profil Serie 40 senkrecht auf ein Profil Serie 50 montiert werden.
** 1,5 Umdrehungen bei Serie 40 auf Serie 40; ca. 2,0 Umdrehungen bei Serie 40 auf Serie 50. Achtung in der Serie 50 besteht nur noch eine sehr eingeschränkte Verdrehsicherung.

Technische Daten

Profilserie

Serie 40

Nut [mm]

10

Material

Stahl, verzinkt

Abmessungen [mm]

27,5 x 13,5 x 8

Bohrung [mm]

ø 8,1

Anzahl Bohrungen

1

Gewinde [mm]

M8

Gewicht

0,04 kg
