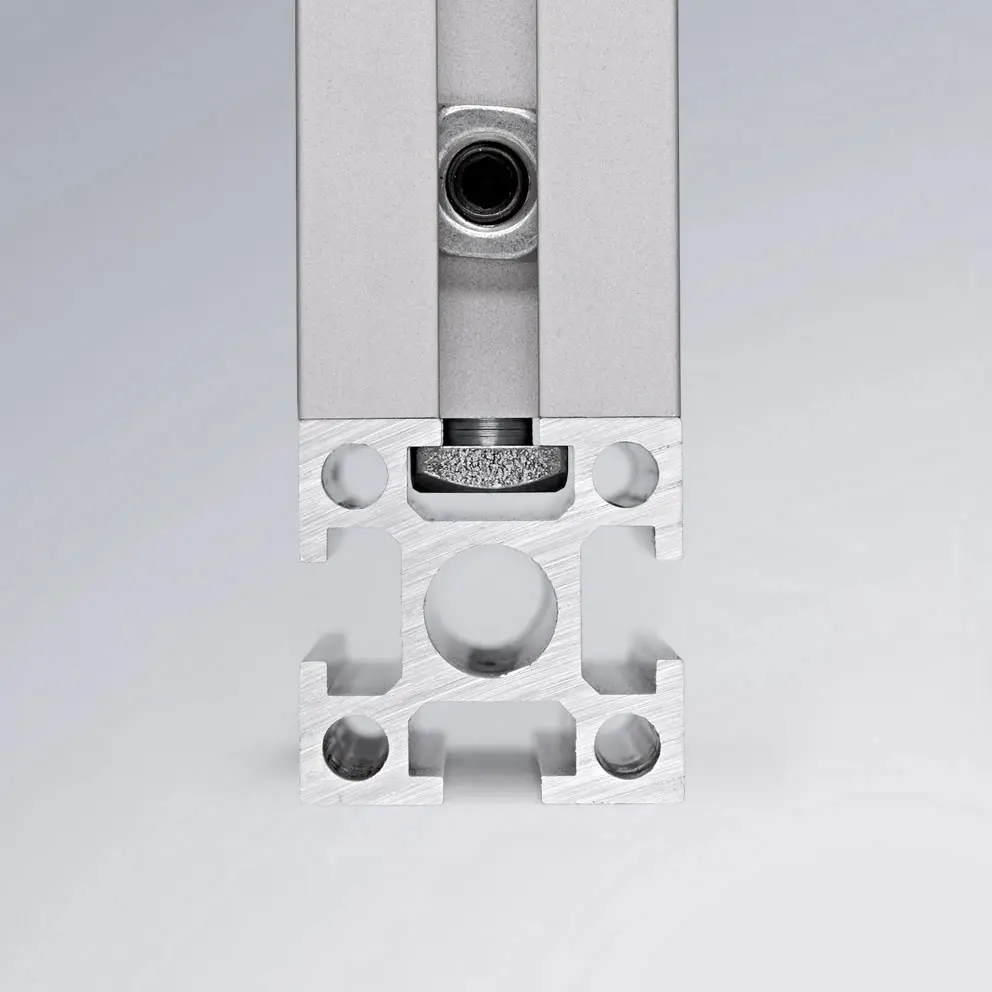

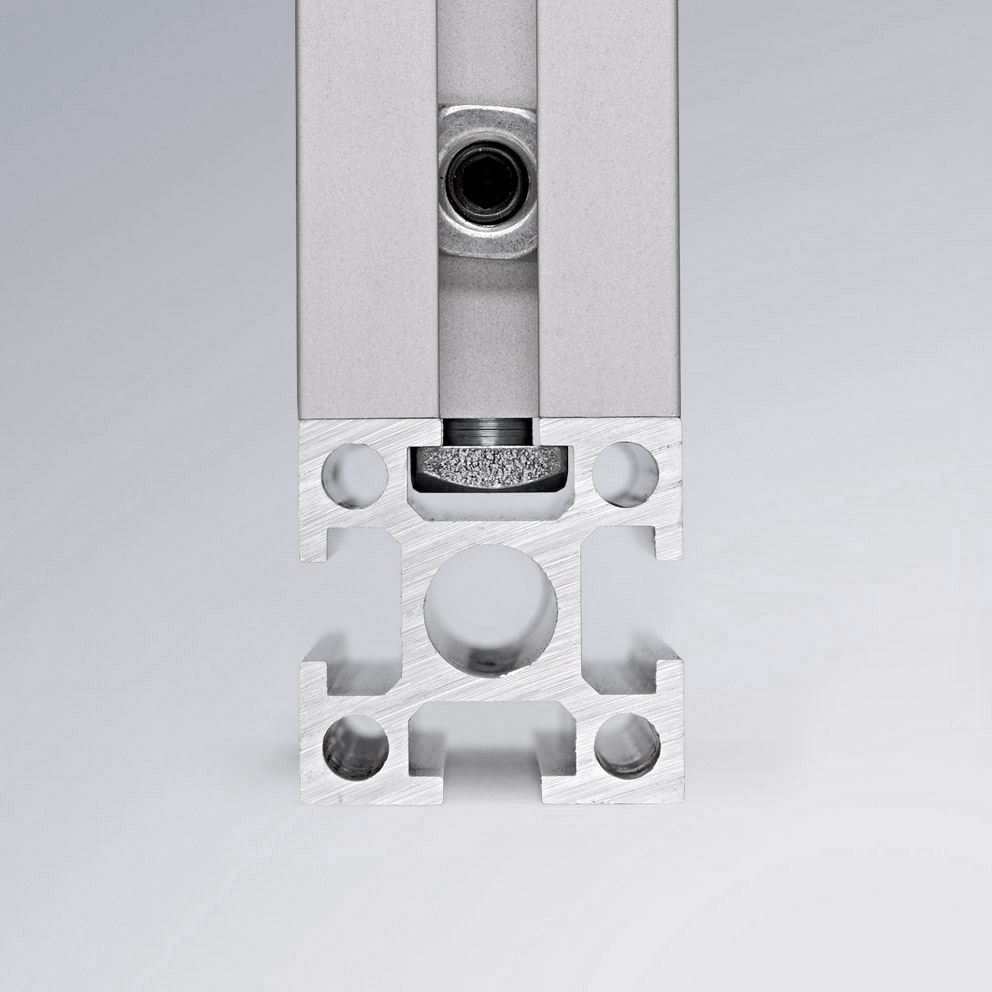

Der Spannverbinder für die Serie 25 ist eine Alternative zu den gängigen Winkeln, wenn Nuten zum Einbringen von Flächenelementen frei bleiben müssen oder wenn Konstruktionen ohne sichtbare Verbindungselemente erstellt werden sollen. Er ist aus verzinktem Stahl und wird häufig im Bereich von Schutzverkleidungen oder im leichten Gestellbau verwendet.

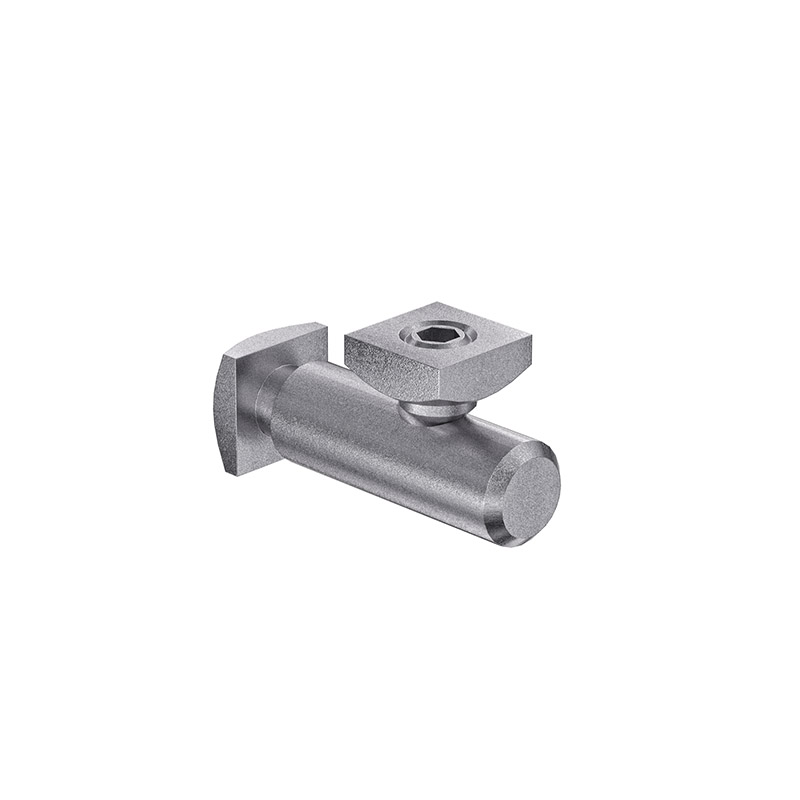

Das Set umfasst neben dem Verbinder zusätzlich 1 Lasche 1 M6 (25.50.0512) und 1 Gewindestift M6x8 (D091486).

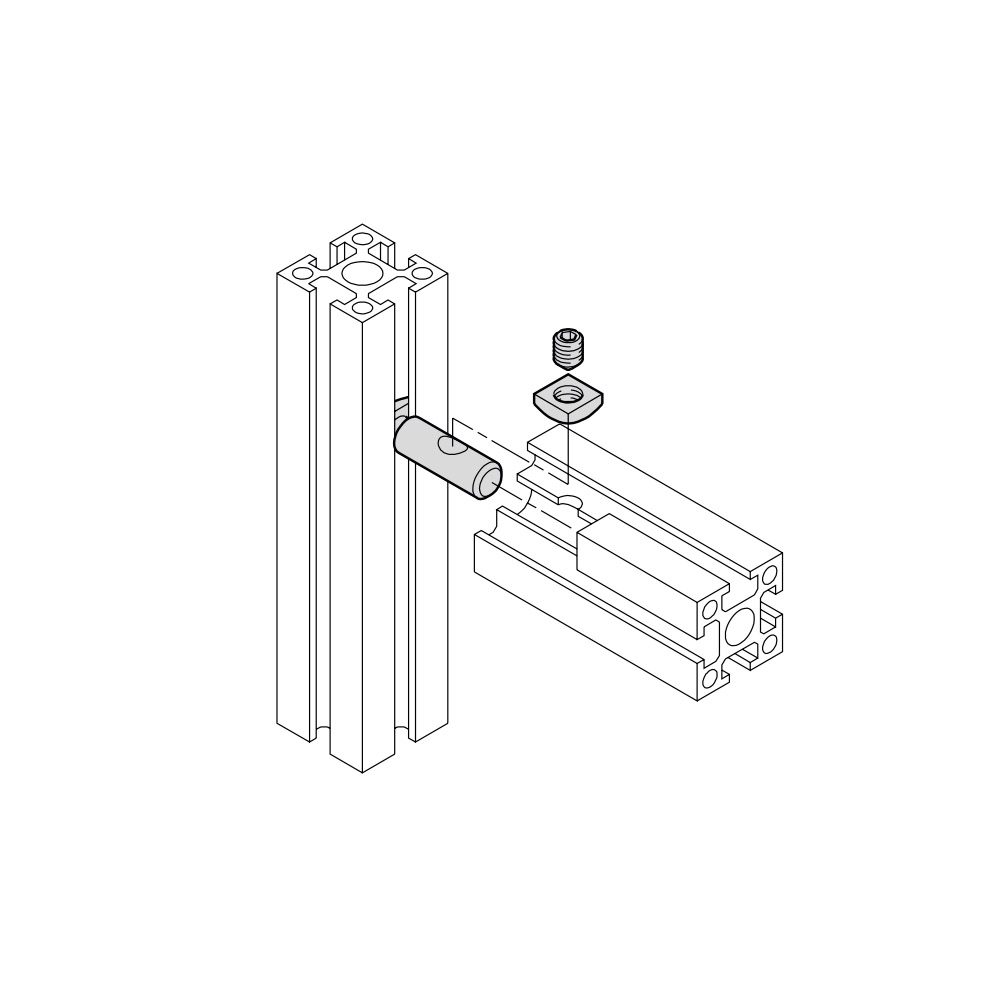

Für die Nutzung dieses Spannverbinders ist eine seitliche Bohrung von Ø 5,8 mm bis zur Profilmitte, mit einem Abstand von 15 mm zur Profilkante nötig.
- Profilserie
-
Serie 25
- Nut [mm]
-
6
- Material
-
Stahl, verzinkt

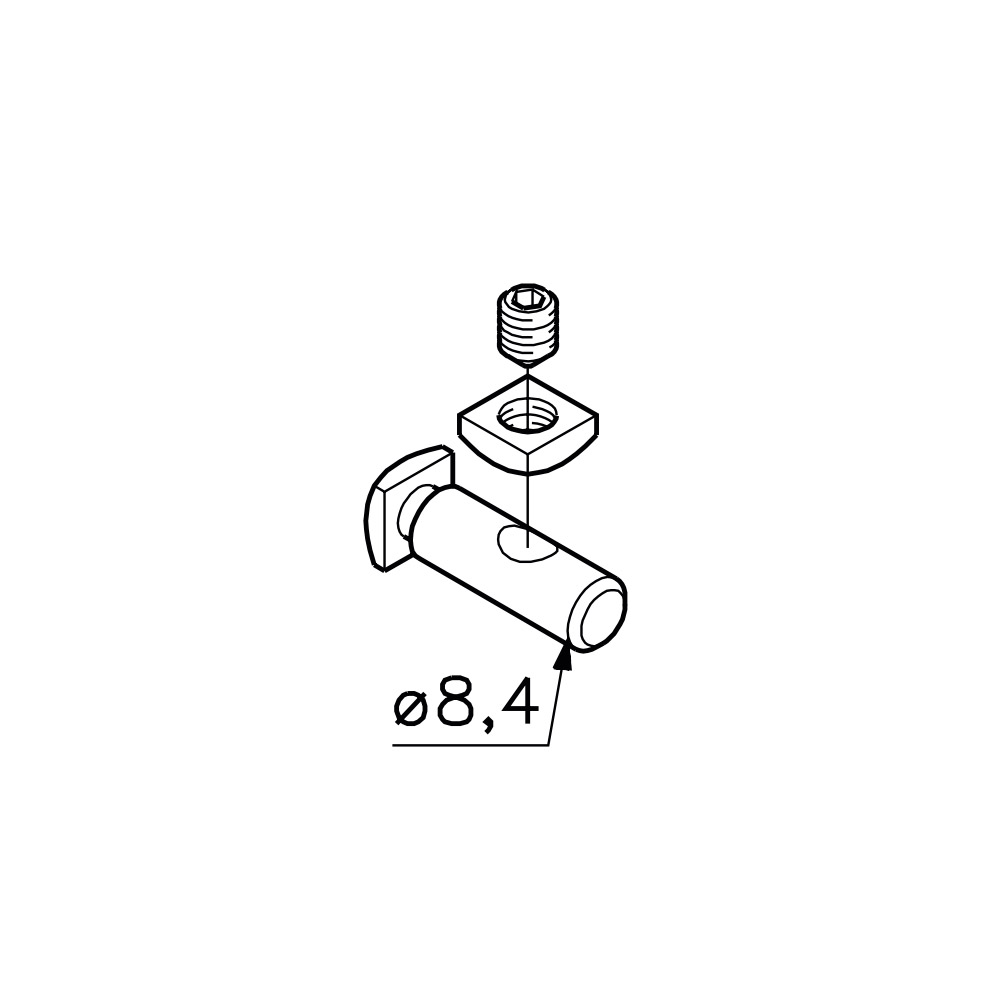

- Abmessungen [mm]
-
ø 8,4 x 30
- Gewicht
-
0,017 kg
CAD-Daten
Kein 3D-Modell für diesen Artikel
