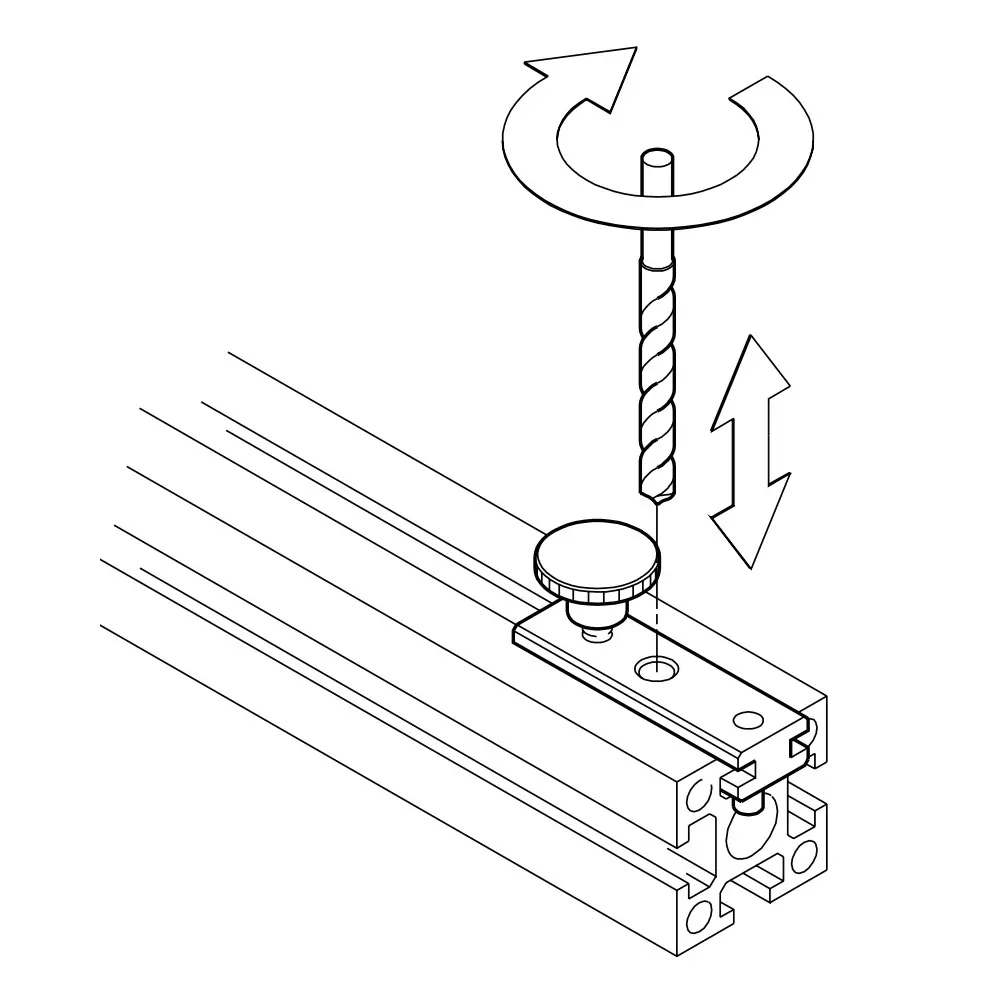

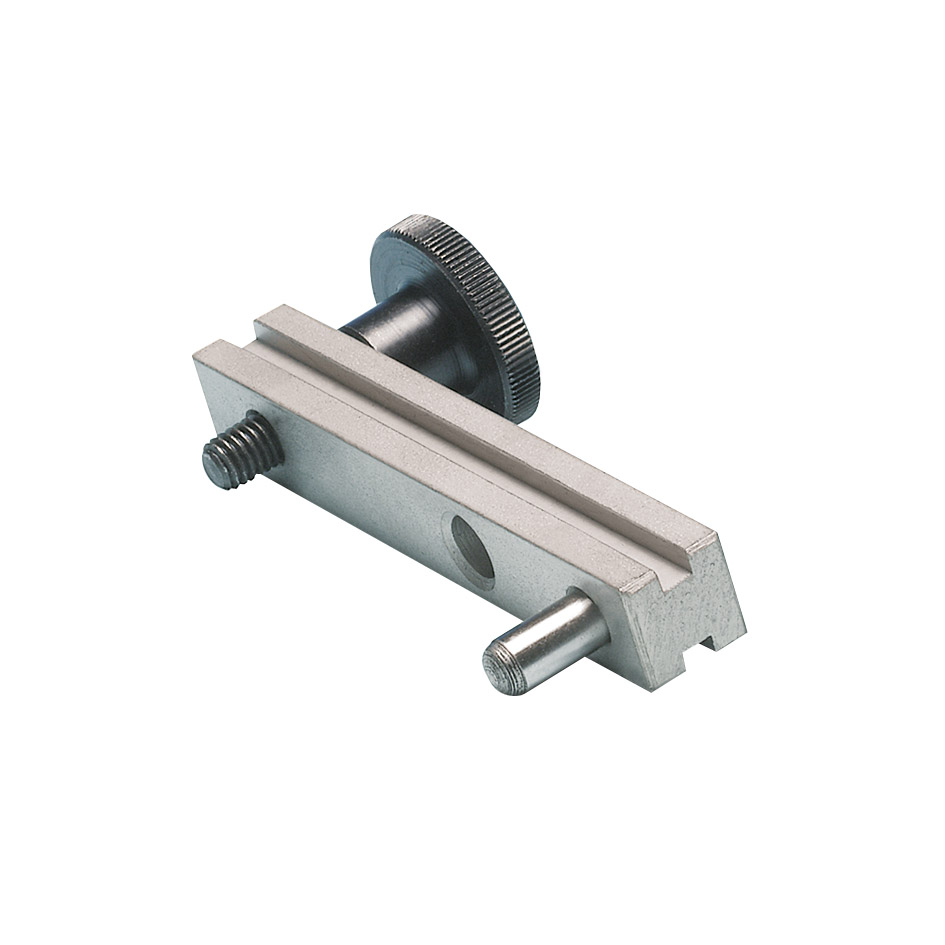

Bohrschablone für Spannverbindung B51.03.009 für einen Bohrungsdurchmesser von 6 mm. Sie dient der exakten Bohrung für die Nutzung der Spannverbinder. Der Anschlag gewährleistet den nötigen Abstand von 15 mm zur Schraubenachse der Spannverbindung.
- Profilserie
-
Serie 25
- Nut [mm]
-
6
- Material
-
Stahl, gehärtet
- Abmessungen [mm]
-
65 x 16 x 35,5

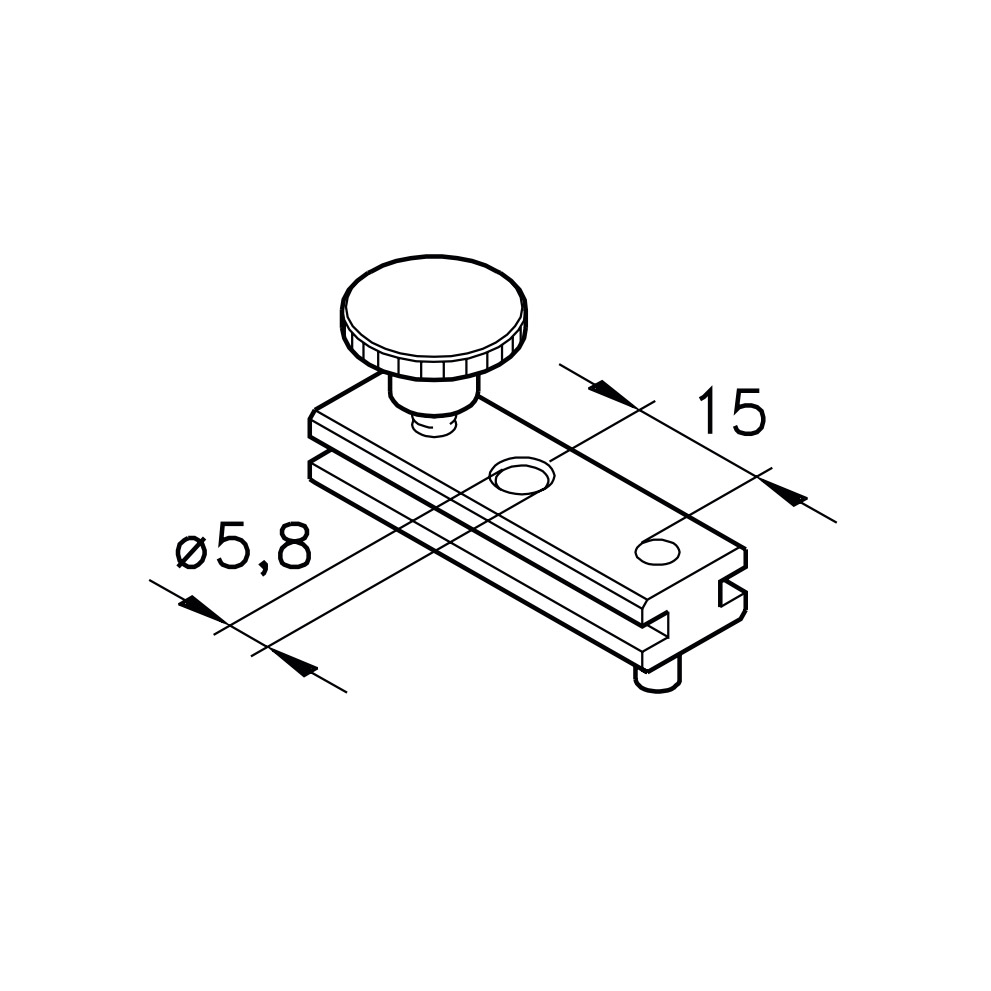

- Bohrung [mm]
-
ø 5,8 (Abstand 15 mm)
- Gewicht
-
0,06 kg
CAD-Daten
Kein 3D-Modell für diesen Artikel
