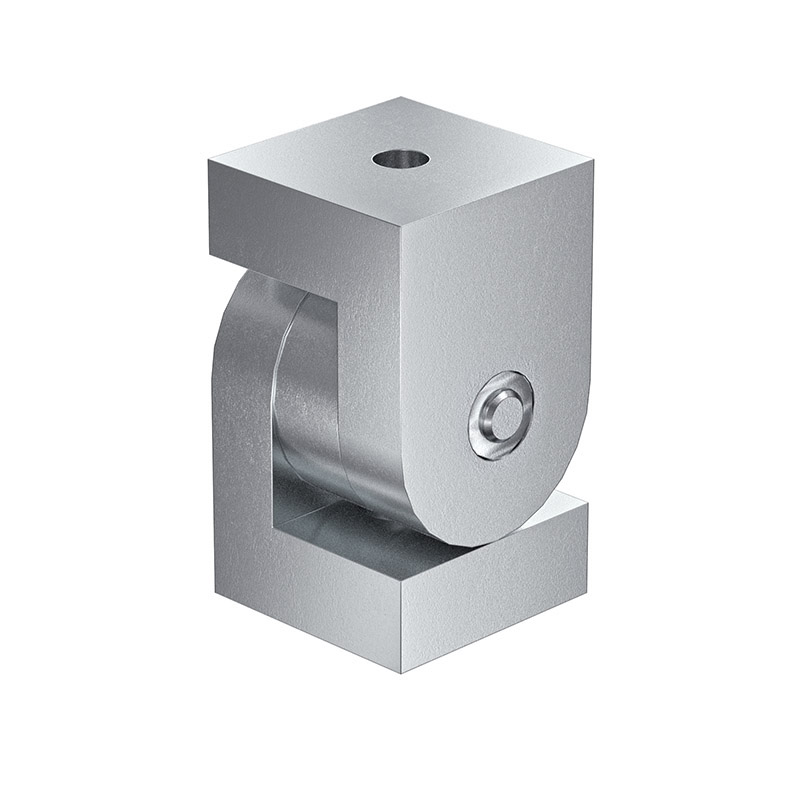

Gelenk B21

Das Gelenk B21 aus gleitgeschliffenem Aluminium dient der Anbindung von Profilen der Serie 40 in einem Winkel von ±90°. Die Gelenke werden durch Anziehen der Zylinderkopfschraube festgesetzt. Die Belastung beträgt max. 200 kg in Profillängsrichtung. Zur Aufnahme von hohen Drehmomenten ist das Gelenk zu verstiften.

Technische Daten

Profilserie

Serie 40

Nut [mm]

10

Material

Aluminium, gleitgeschliffen

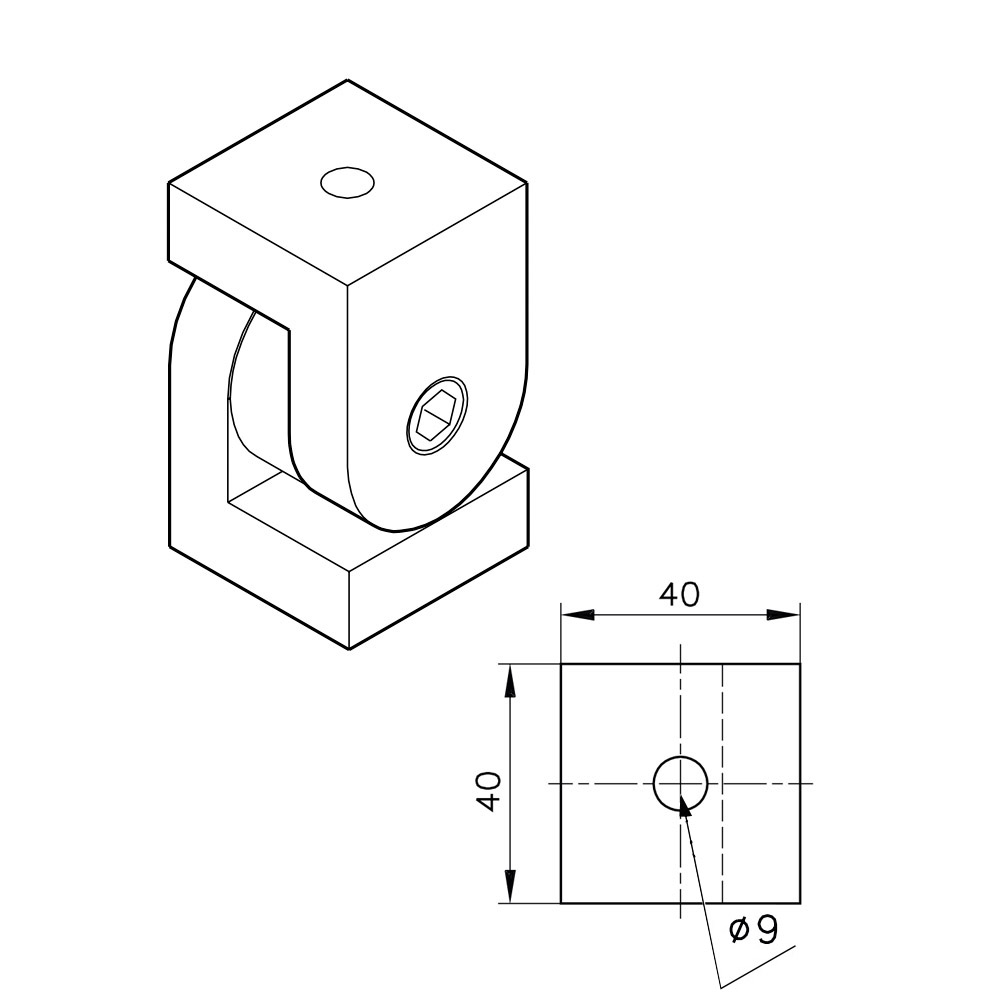

Abmessungen [mm]

40 x 40 x 70

Bohrung [mm]

ø 8,4 (13,5)

Anzahl Bohrungen

1 + 1

Traglast [kg]

200 (in Profillängsrichtung)

Drehwinkel [°]

± 90

Gewicht

0,287 kg
