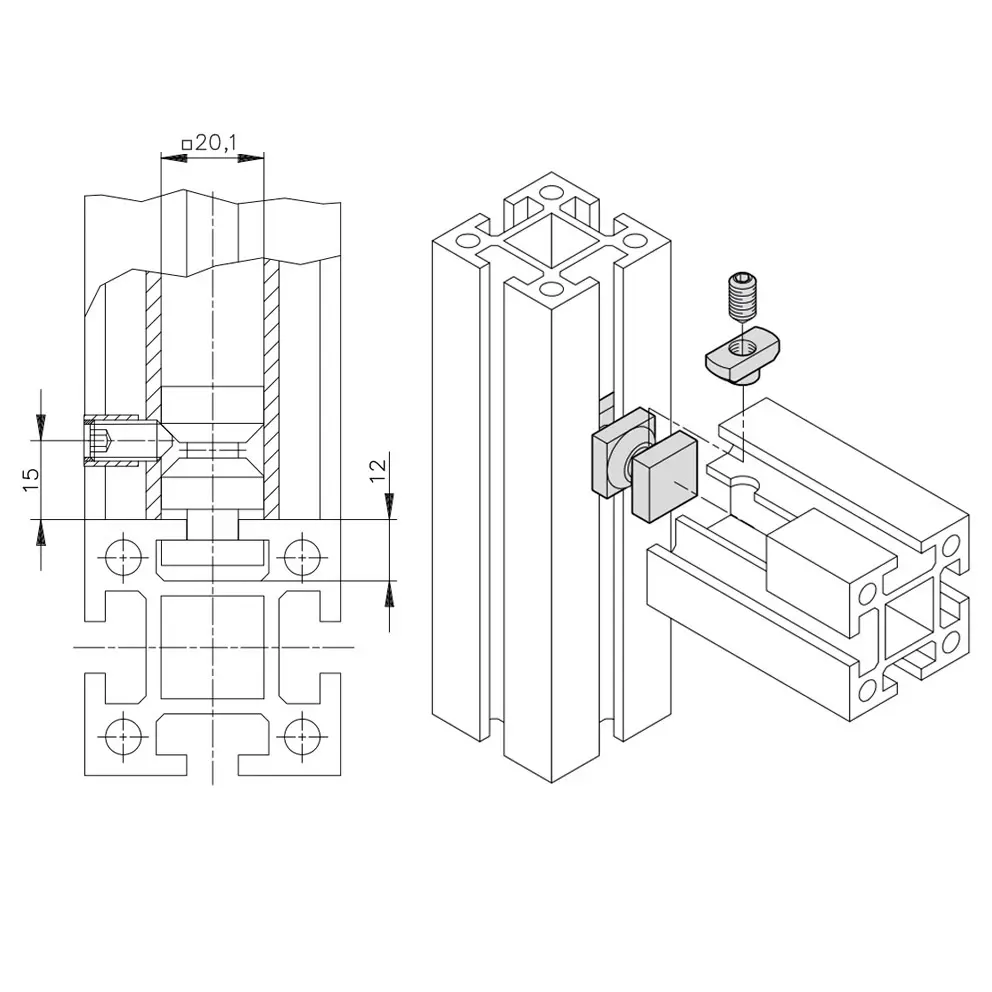

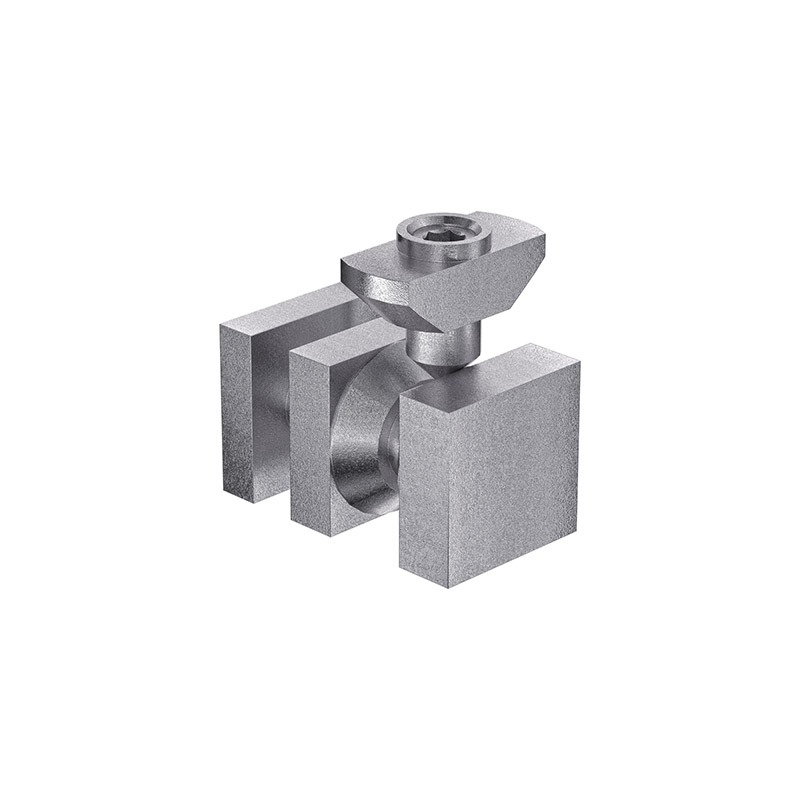

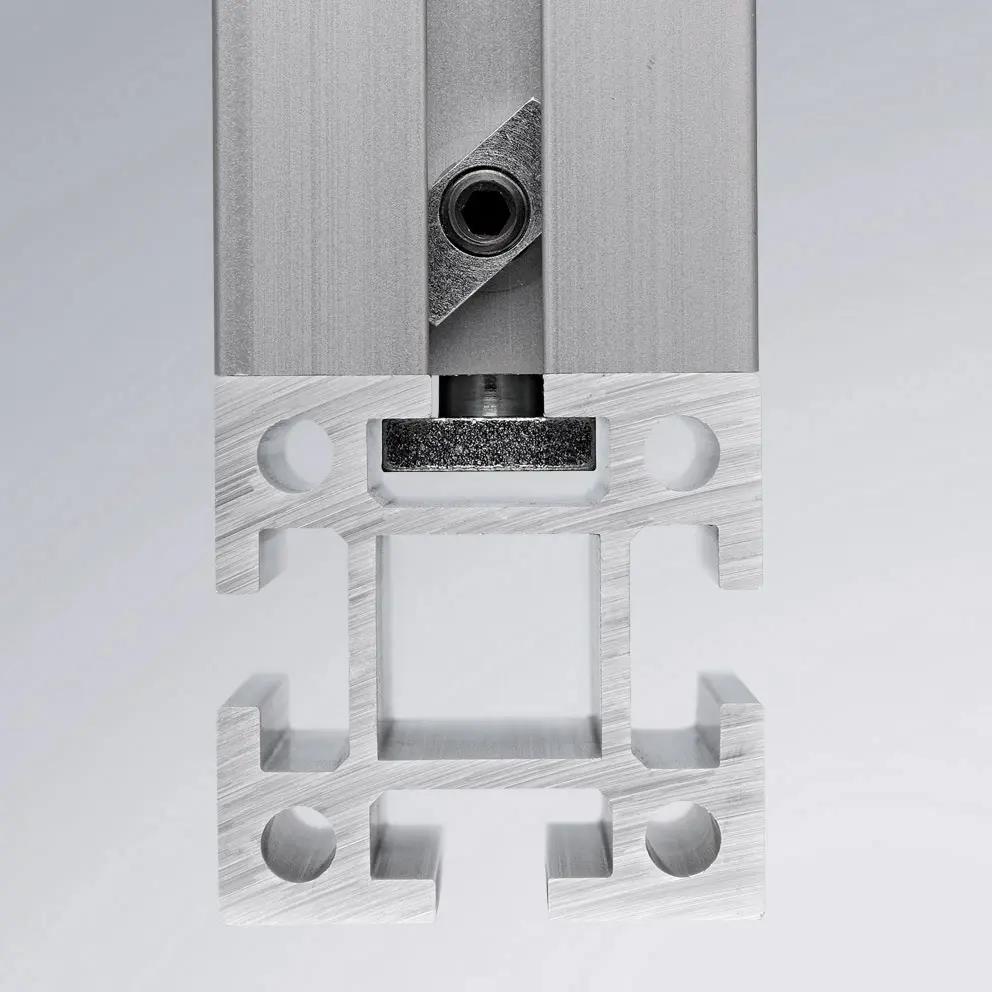

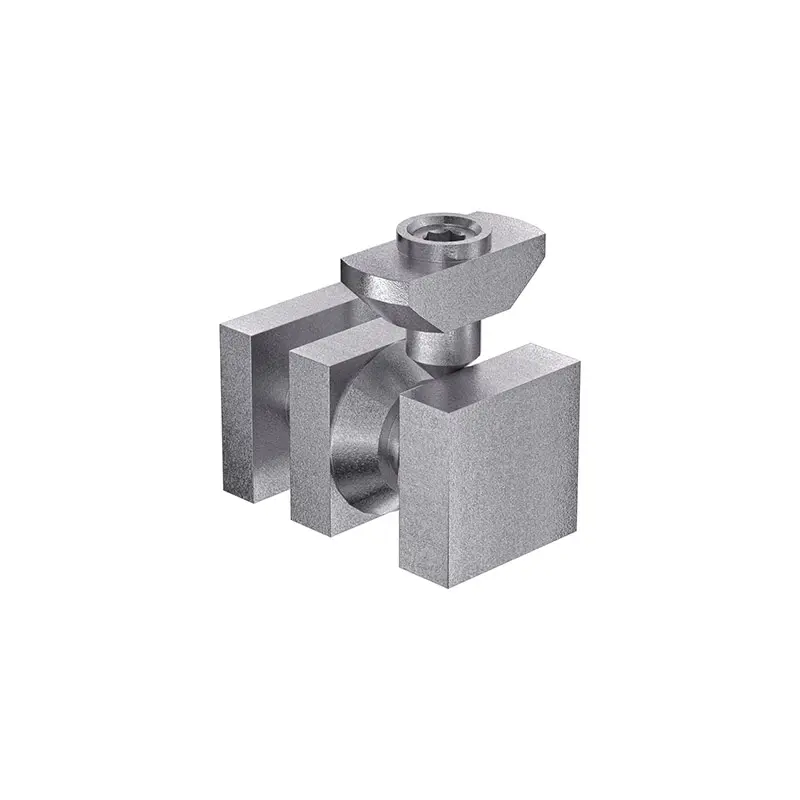

Der Spannverbinder aus verzinktem Stahl für die Serie 50 ist eine Alternative zu den gängigen Winkeln, wenn Nuten zum Einbringen von Flächenelementen frei bleiben müssen oder wenn Konstruktionen ohne sichtbare Verbindungselemente erstellt werden sollen. Er zeichnet sich durch eine hohe Belastbarkeit und die standardisierte Endenbearbeitung aus. Nur das Profil, in das der Spannverbinder stirnseitig eingebracht wird, erhält eine Bohrung im definierten Abstand (Bohrung ø 10 mm bis zur Mitte, Abstand 15 mm). Das so präparierte Profil kann in ein weiteres Profil eingeschoben und ohne zusätzliche Bearbeitung an jeder beliebigen Stelle montiert werden.
Das Set umfasst neben dem Verbinder zusätzlich 1 Nutmutter M8 (34.06.0004) und 1 Gewindestift M8x16 (D0914816).
- Profilserie
-
Serie 50
- Nut [mm]
-
10
- Material
-
Stahl, verzinkt
- Abmessungen [mm]
-
35 x 20 x 20
- Gewicht
-
0,09 kg
