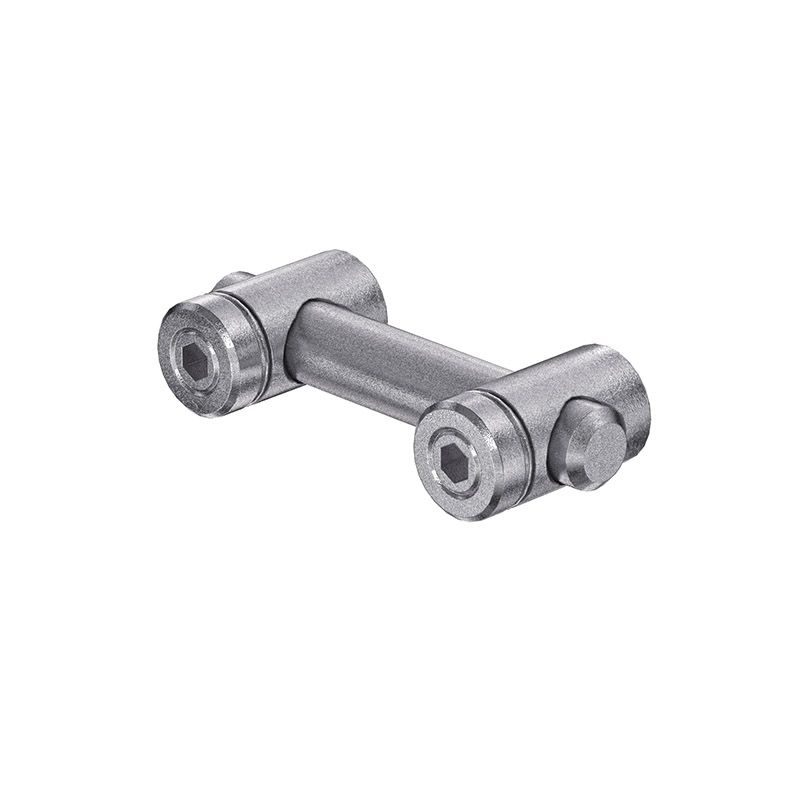

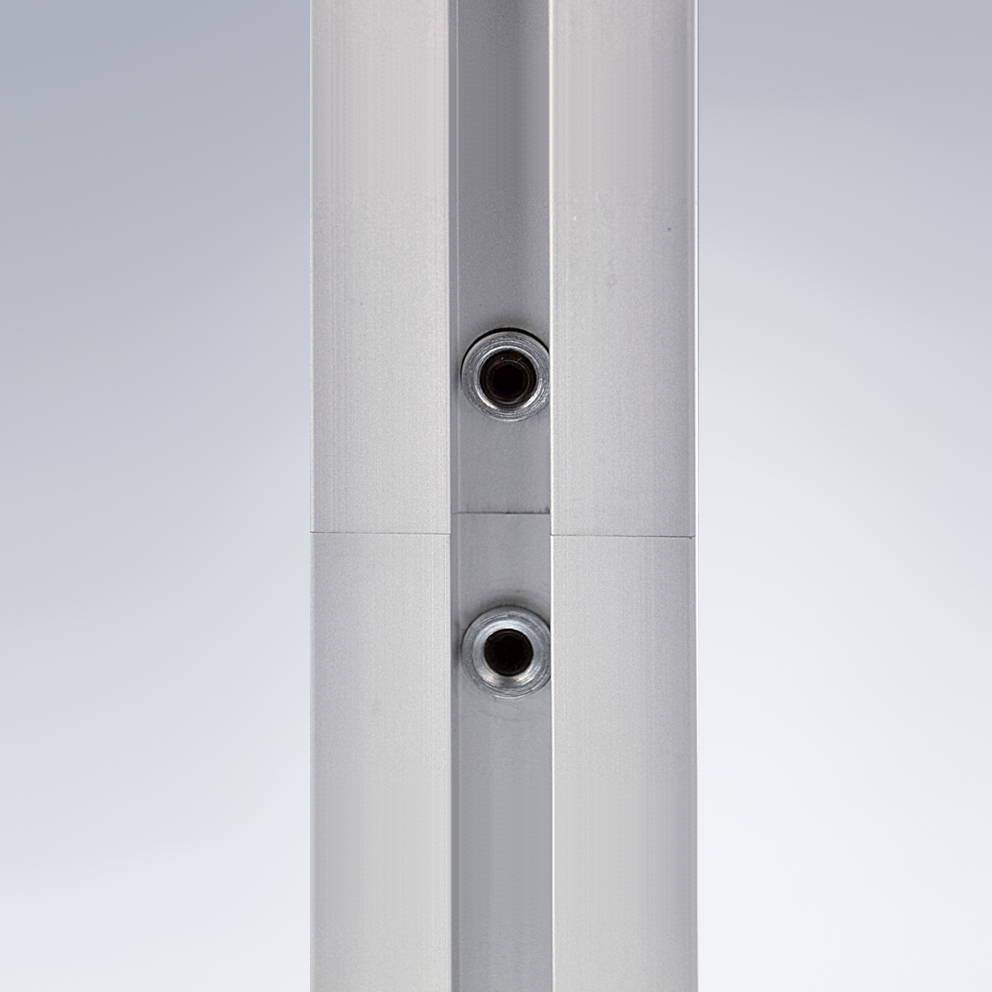

Der Spannverbinder stirnseitig aus verzinktem Stahl verbindet zwei Profile der Serie 40 (extra leicht) stirnseitig und spaltfrei miteinander. Durch das Druckstück (Kugel mit Feder) wird der Verbinder in der Nut fixiert, sodass die Montage in der Senkrechten enorm erleichtert wird. Der Stoßspannverbinder ermöglicht bei frei bleibenden Nuten die stirnseitige Verbindung zweier Profile.
Das Set umfasst neben den beiden Verbinderteilen zusätzlich 1 Distanzring (14.04.0044), 1 O-Ring (K115010489) und 1 Gewindestifte M6x8 (D091486).

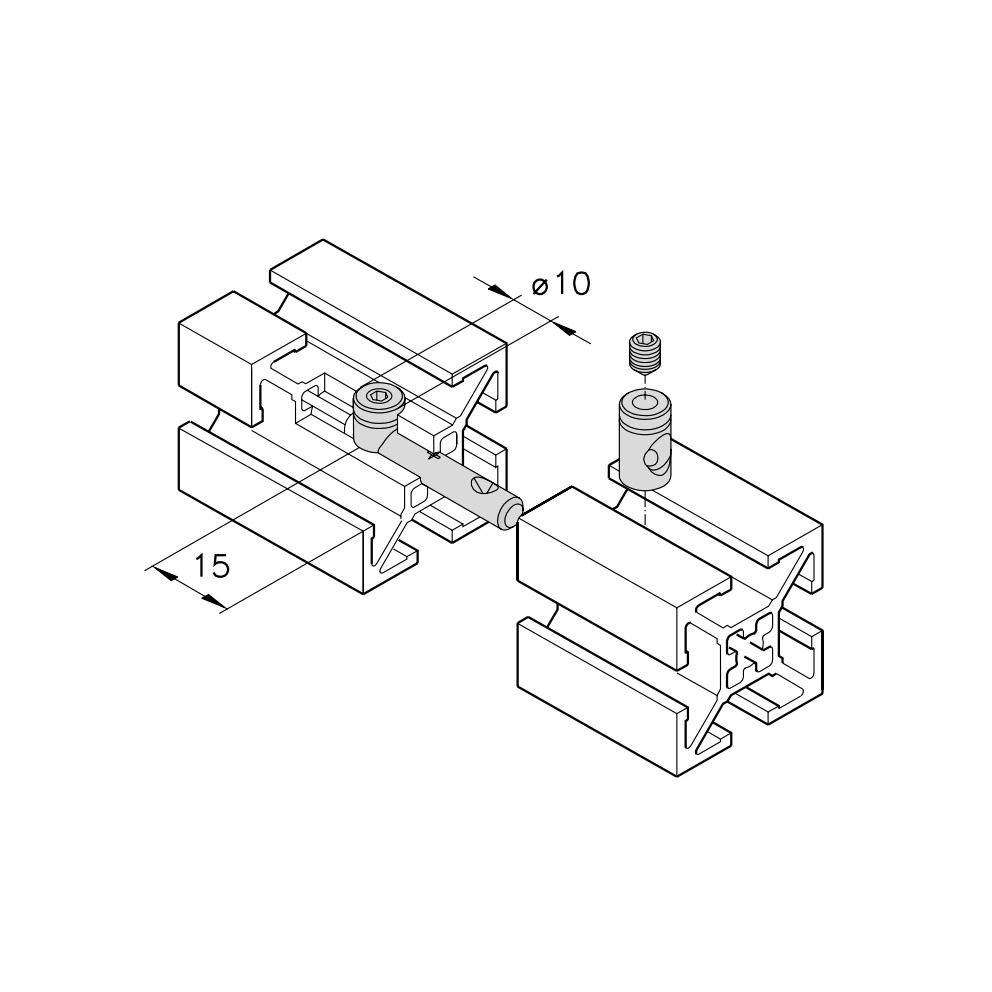

Für die Nutzung dieses Spannverbinders ist eine durchgängige Bohrung im Profil von Ø 10 mm, mit einem Abstand von 15 mm zur Profilkante nötig.
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Stahl, verzinkt

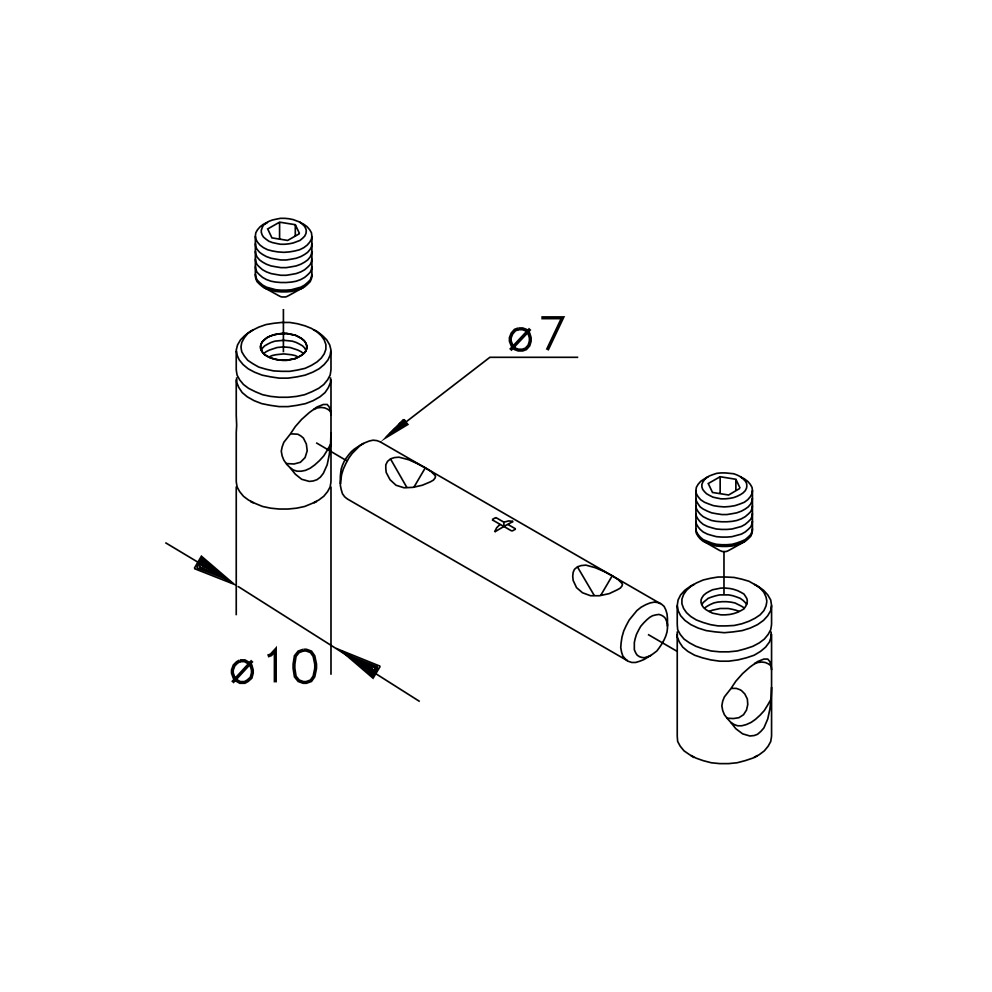

- Abmessungen [mm]
-
ø 7 + ø 10 x 44
- Gewicht
-
0,027 kg
