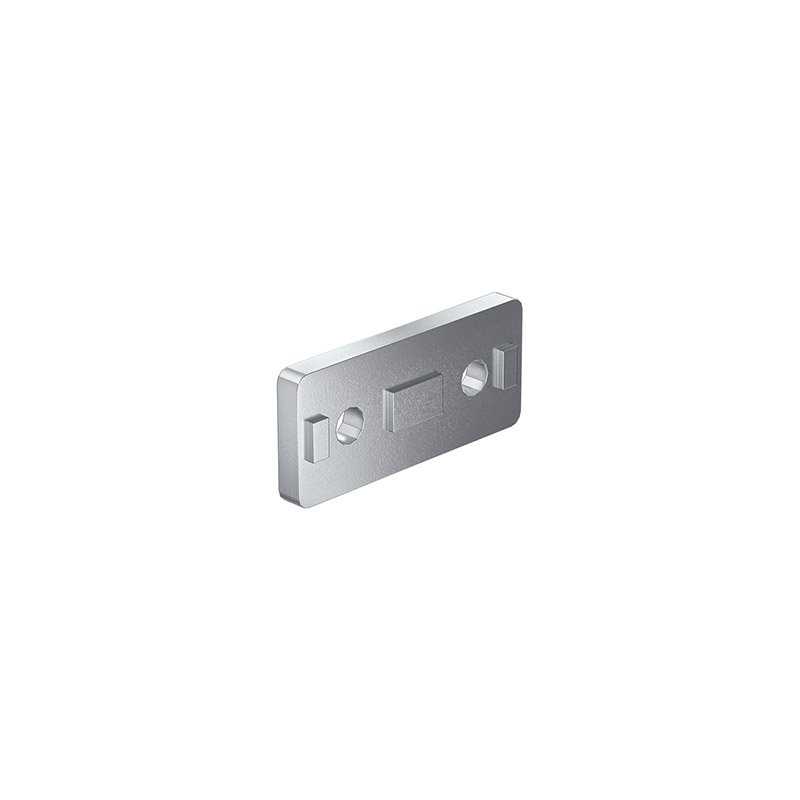

Die gerade Platte 01 ist eine besonders einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 25. Für eine verdrehsichere Fixierung in der Nut ist die Platte mit einer Stanzung versehen. Sie hat eine Abmessung von 45x20 mm und ist für niedrige bis mittlere Belastungen konzipiert.
- Profilserie
-
Serie 25
- Nut [mm]
-
6
- Material
-
Aluminium, gleitgeschliffen

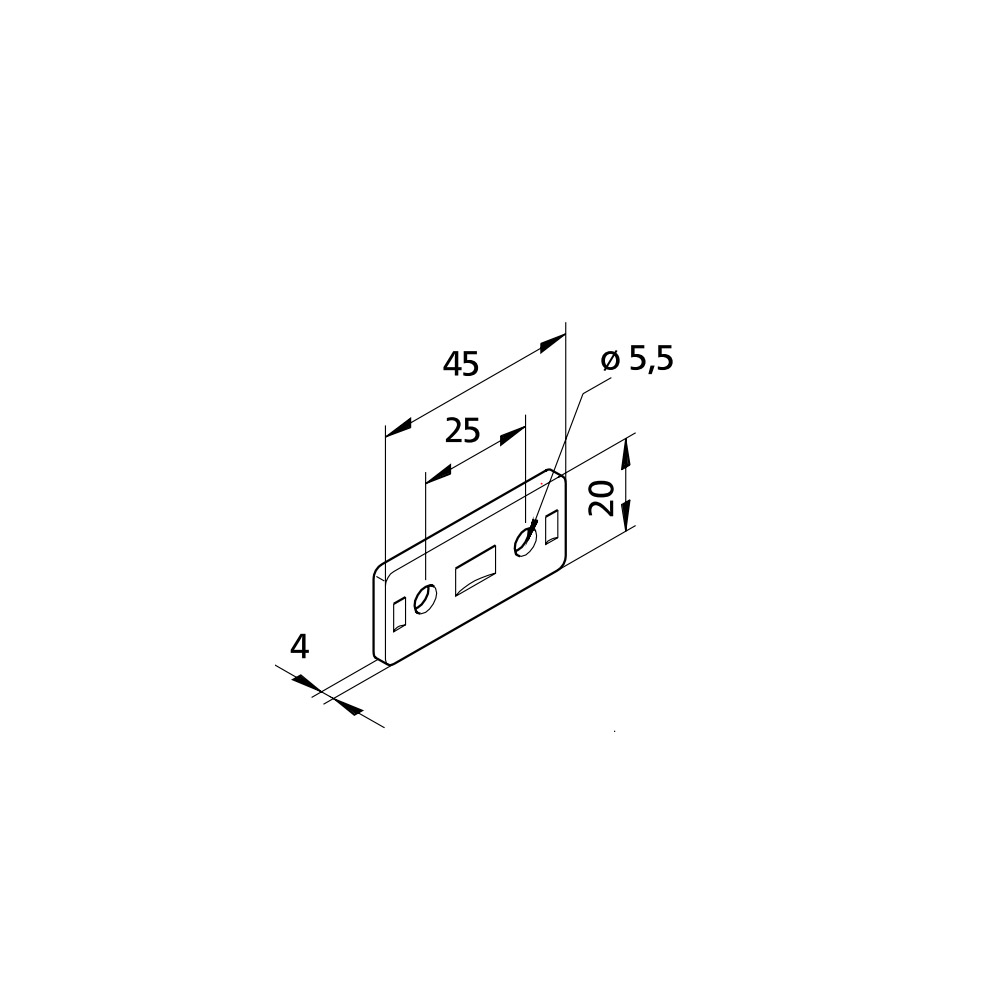

- Abmessungen [mm]
-
45 x 20 x 4
- Bohrung [mm]
-
ø 5,5
- Anzahl Bohrungen
-
2
- Gewicht [kg]
-
0,009
- Gewicht
-
0,009 kg
