Die gerade Verbindungsplatte 03 ist eine besonders einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serien 40 und 50. Für eine verdrehsichere Fixierung in der Nut ist die Platte mit einer Stanzung versehen. Sie hat eine Abmessung von 95x39 mm, ist für niedrige bis mittlere Belastungen konzipiert.

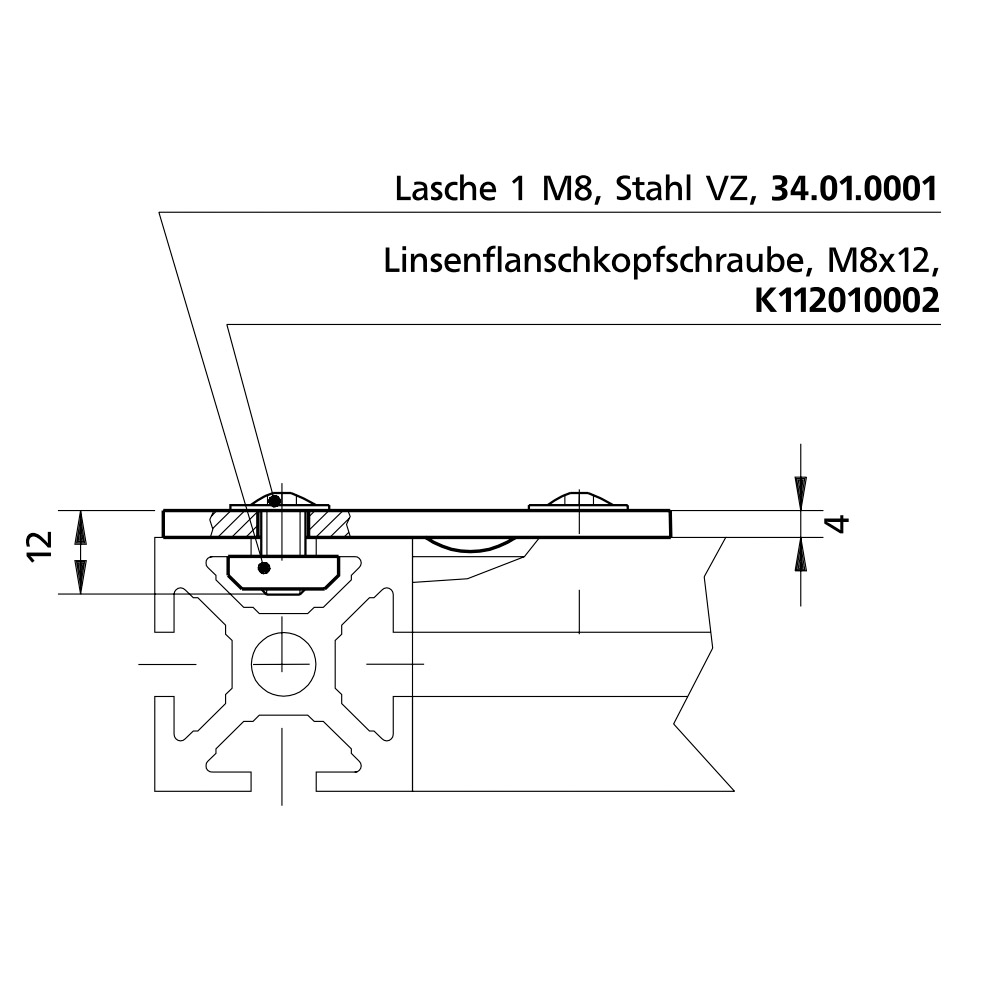

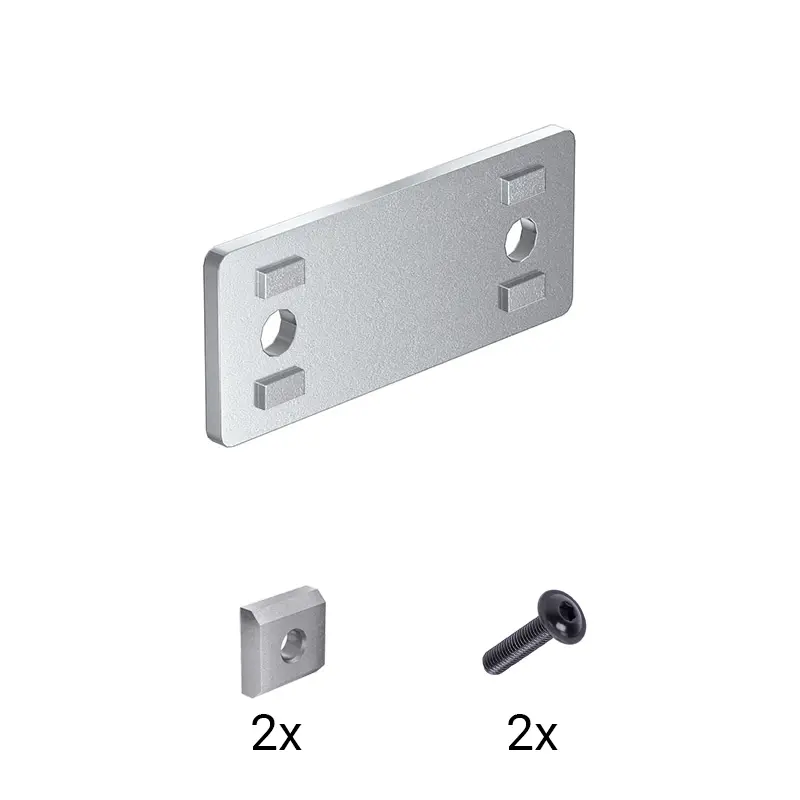

Das Set umfasst neben der Platte zusätzlich 2 Lasche 1 M8 (34-01-0001) und 2 Linsenflanschkopfschrauben M8x12 (K112010002).
- Profilserie
-
Serie 40 / Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

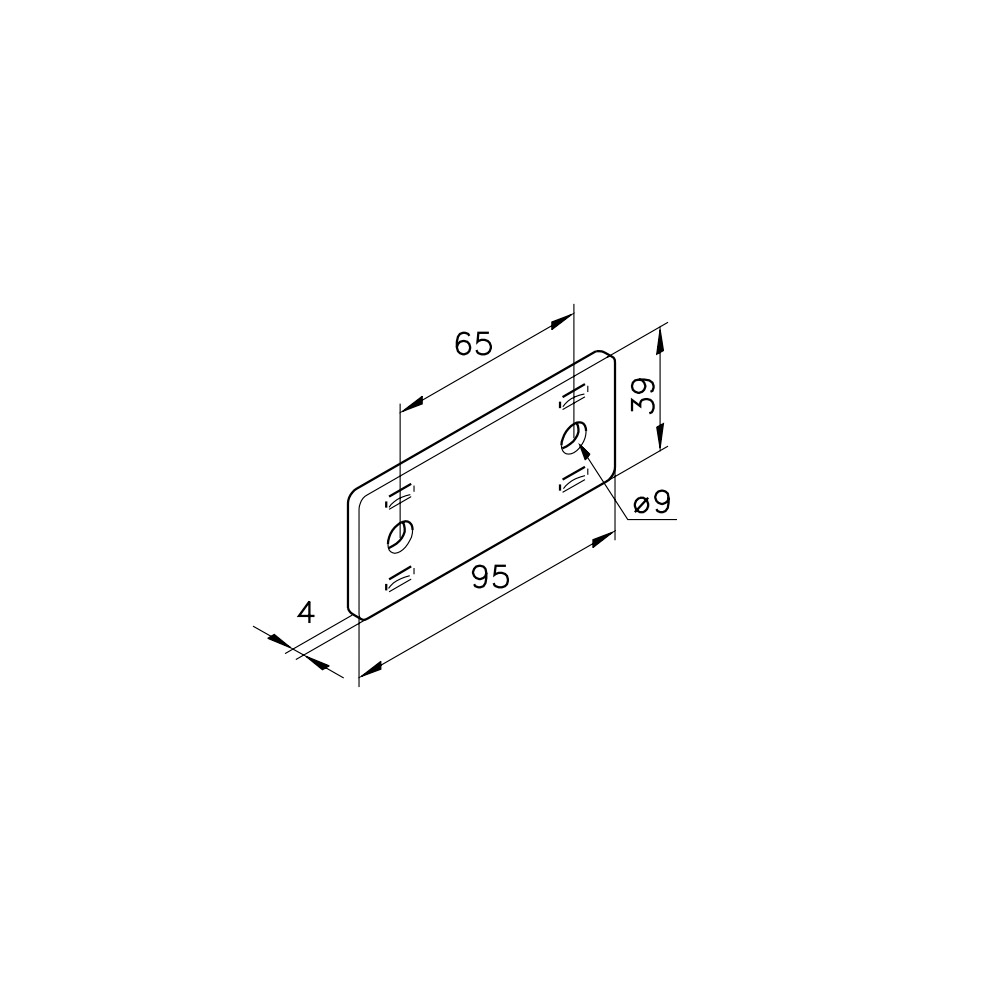

- Abmessungen [mm]
-
95 x 39 x 4
- Bohrung [mm]
-
ø 9
- Anzahl Bohrungen
-
2
- Gewicht
-
0,09 kg
