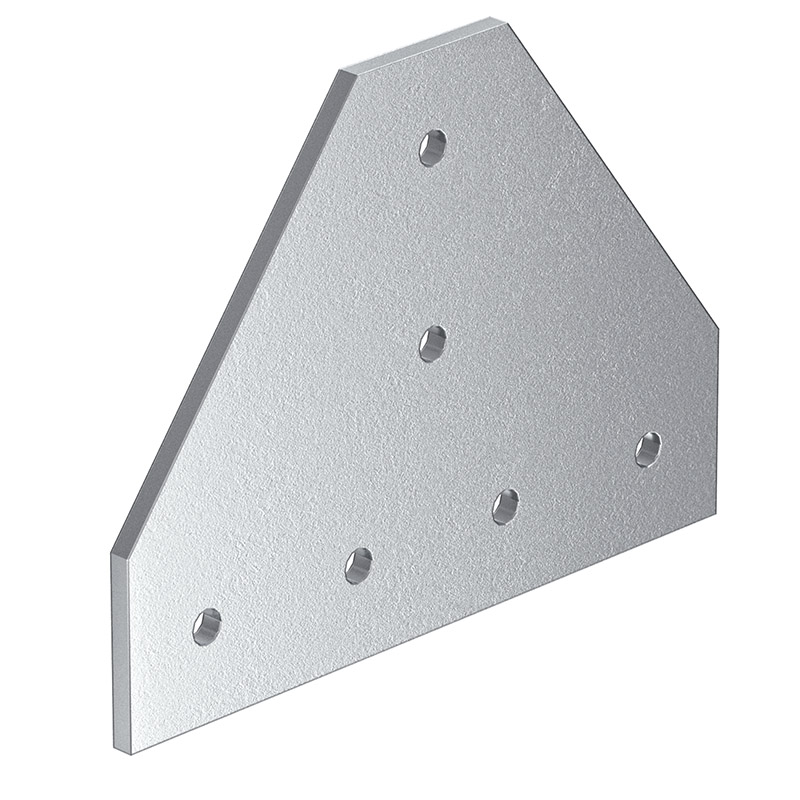

Die Verbindungsplatte 12 ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 50. Sie hat eine Abmessung von 150x150 mm und ist an zwei Seiten im 37°-Winkel abgeschrägt. Durch die Plattenstärke von 6 mm ist sie für höhere Belastungen konzipiert.
- Profilserie
-
Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

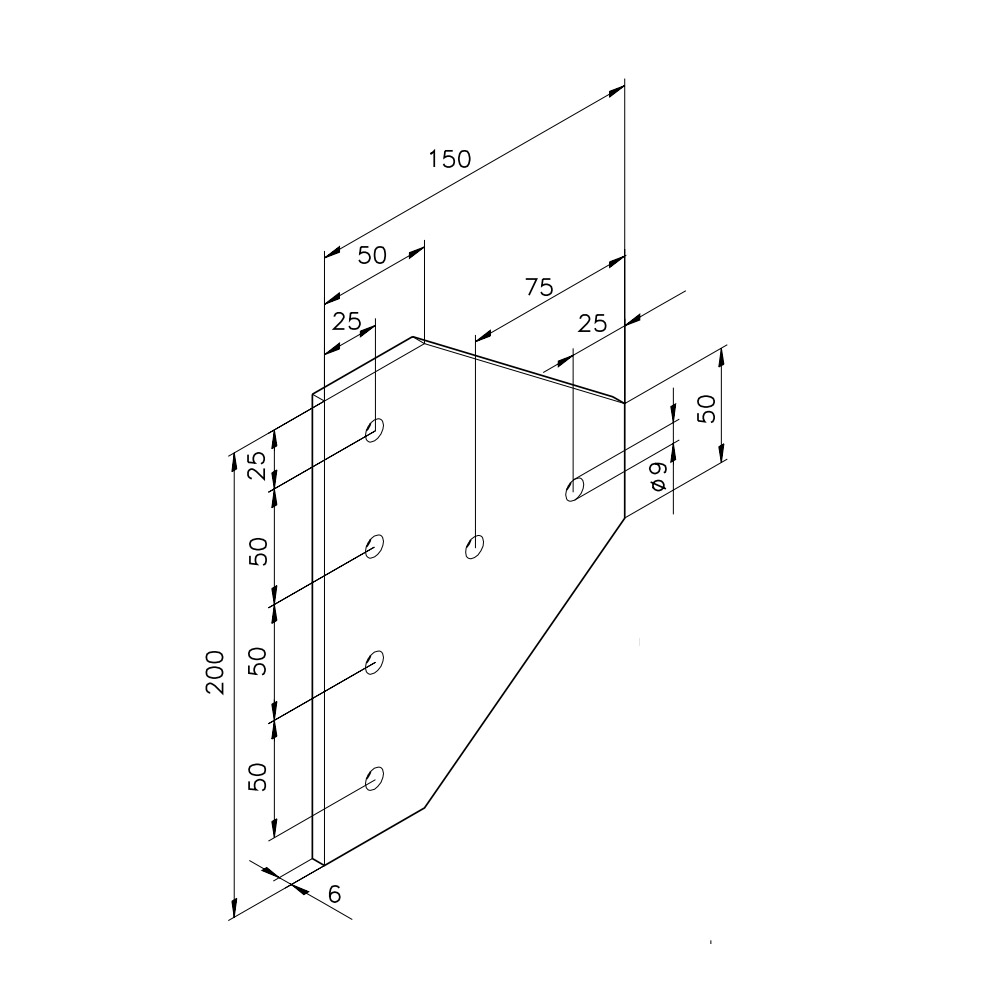

- Abmessungen [mm]
-
150 x 200 x 6 / 37°
- Bohrung [mm]
-
ø 9
- Anzahl Bohrungen
-
6
- Gewicht [kg]
-
0,37
- Gewicht
-
0,37 kg
