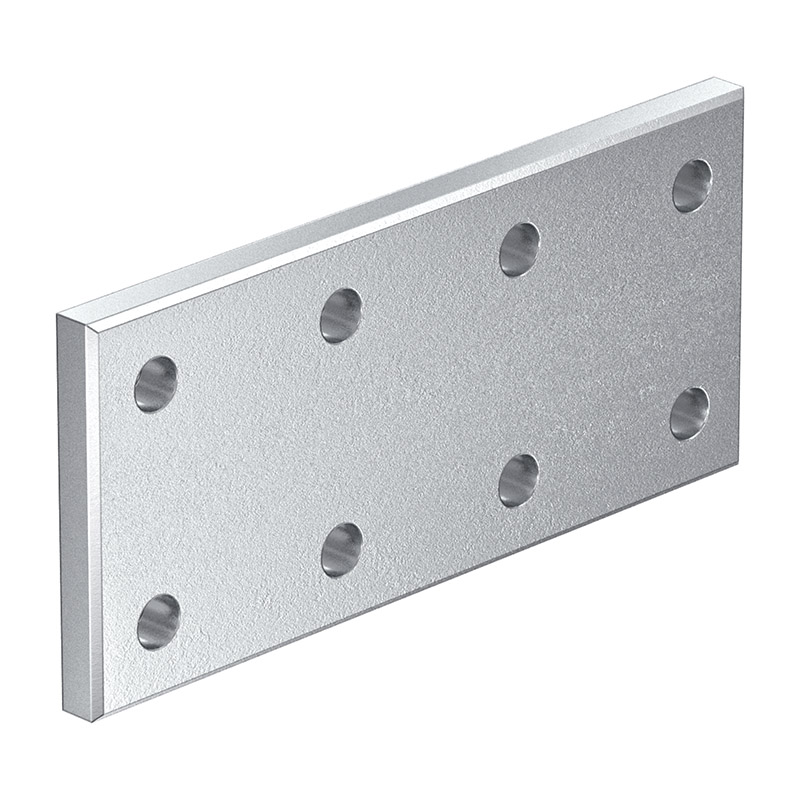

Die Verbindungsplatte 60/26 ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 60. Sie hat eine Abmessung von 220x100 mm und acht Bohrungen. Durch die Plattenstärke von 12 mm ist sie für hohe Belastungen konzipiert. Die Verbindungsplatte hat Passfedernuten 14 mm zur Fixierung in der Nut. Die Passfeder D6885A14940 ist dafür verwendbar.
- Profilserie
-
Serie 60
- Nut [mm]
-
14
- Material
-
Aluminium, gleitgeschliffen

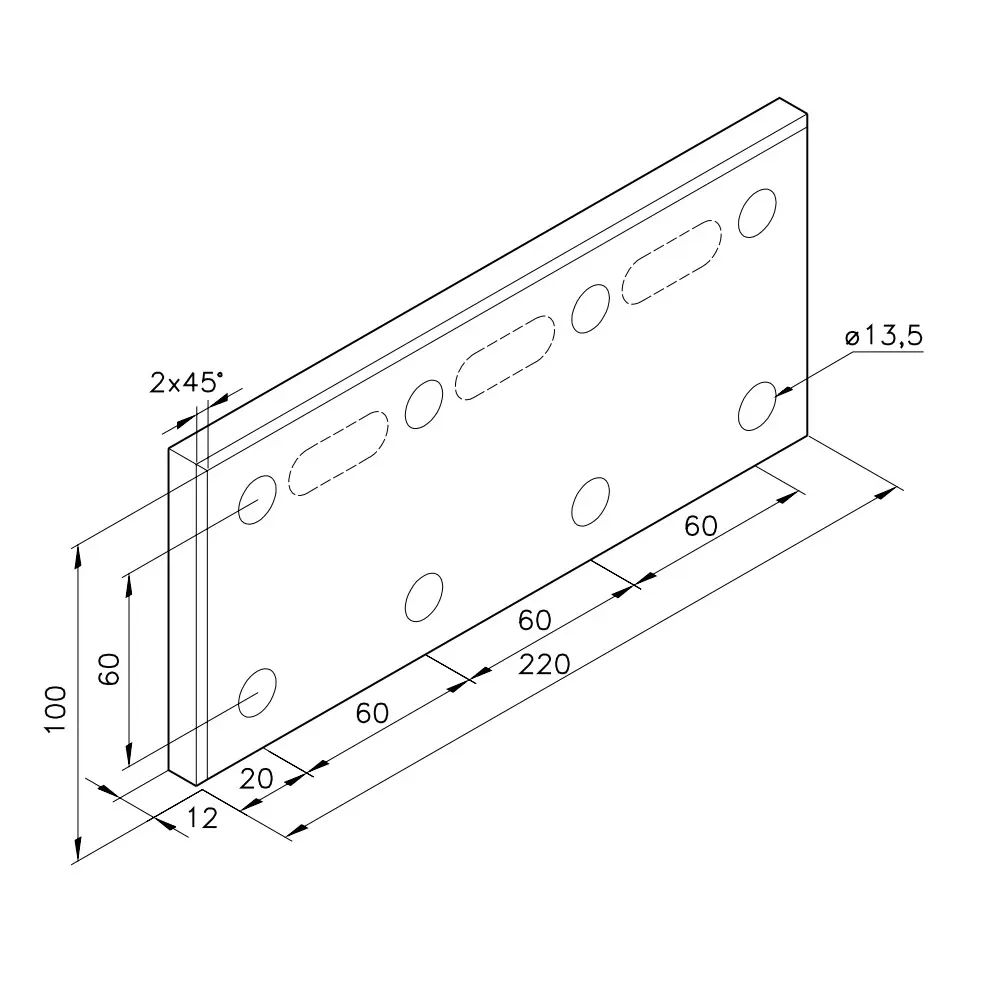

- Abmessungen [mm]
-
220 x 100 x 12
- Bohrung [mm]
-
ø 13,5
- Anzahl Bohrungen
-
8
- Gewicht [kg]
-
0,67
- Gewicht
-
0,67 kg
