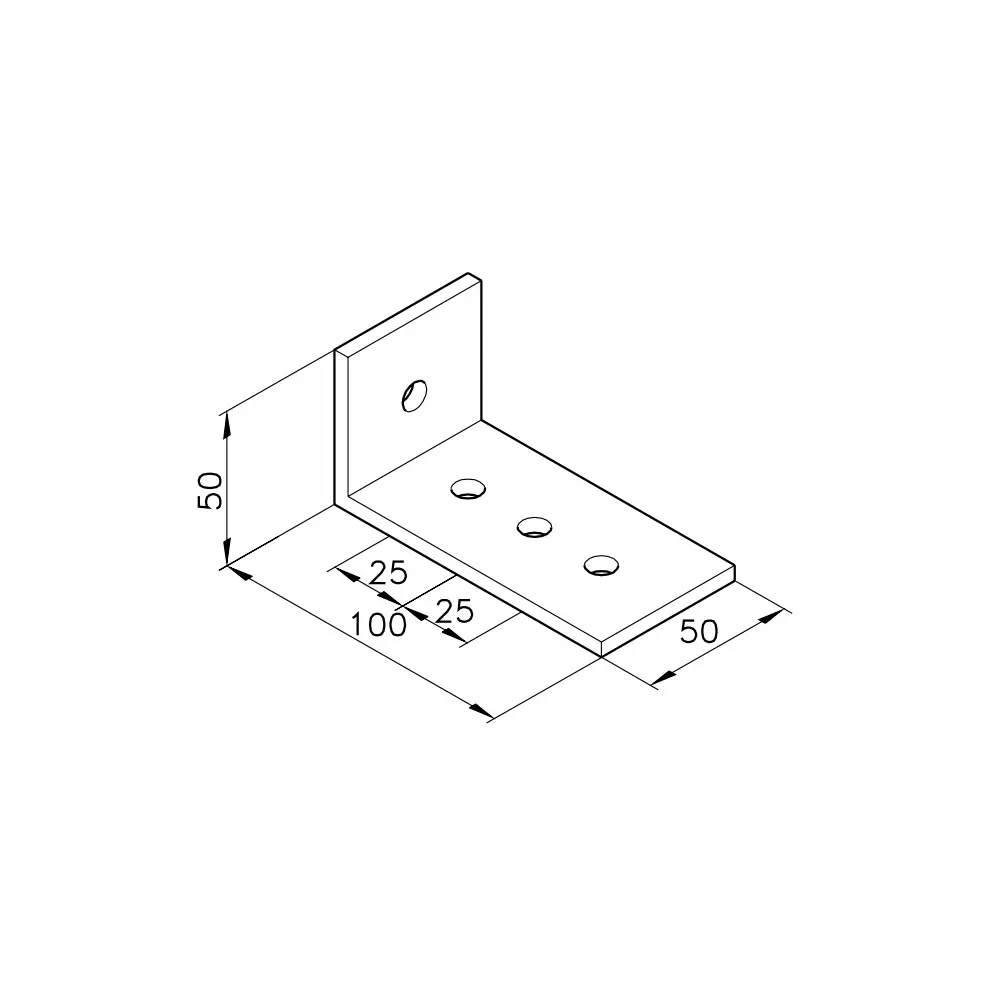

Der Winkel A3 ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 40, die ohne Profilbearbeitung einsetzbar ist. Er hat eine Abmessung von 100x50x50 mm und insgesamt vier Bohrungen, eine auf der einen und drei auf der weiteren Dimension. Er verbindet 2 Profile in einem Winkel von 90°. Winkel können jederzeit nachträglich montiert werden und bieten die Möglichkeit auch Profile unterschiedlicher Serien oder andere Komponenten untereinander zu verbinden.

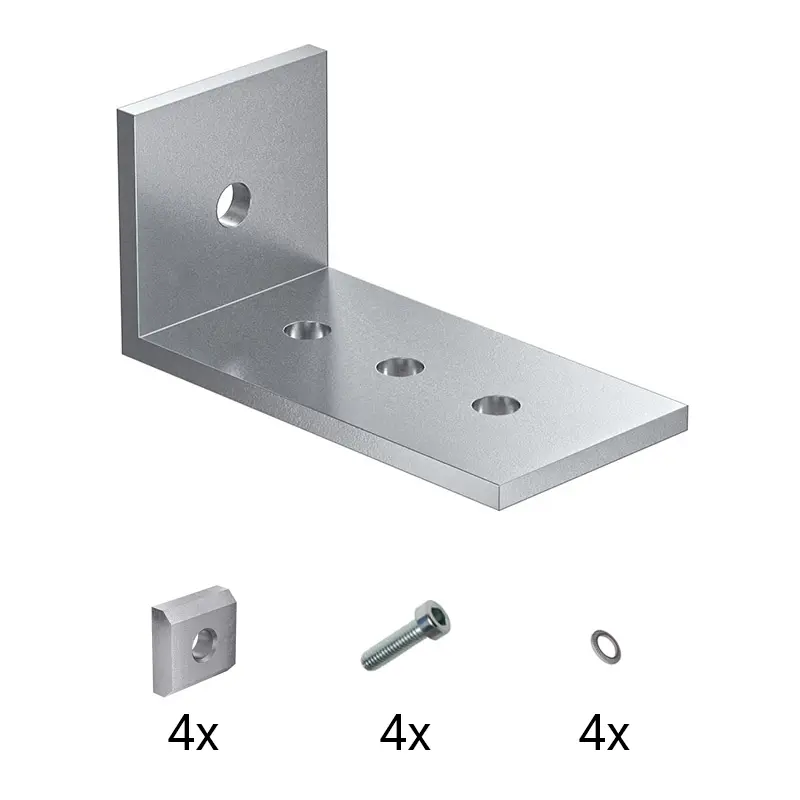

Das Set umfasst neben dem Winkel zusätzlich 4 Laschen 1 M8 (34-01-0001), 4 Zylinderkopfschrauben M8x16 (D0912816) und 4 Sicherungsscheiben M8 (K111010017).
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen
- Abmessungen [mm]
-
100 x 50 x 50
- Bohrung [mm]
-
ø 9
- Anzahl Bohrungen
-
4
- Gewicht
-
0,215 kg
