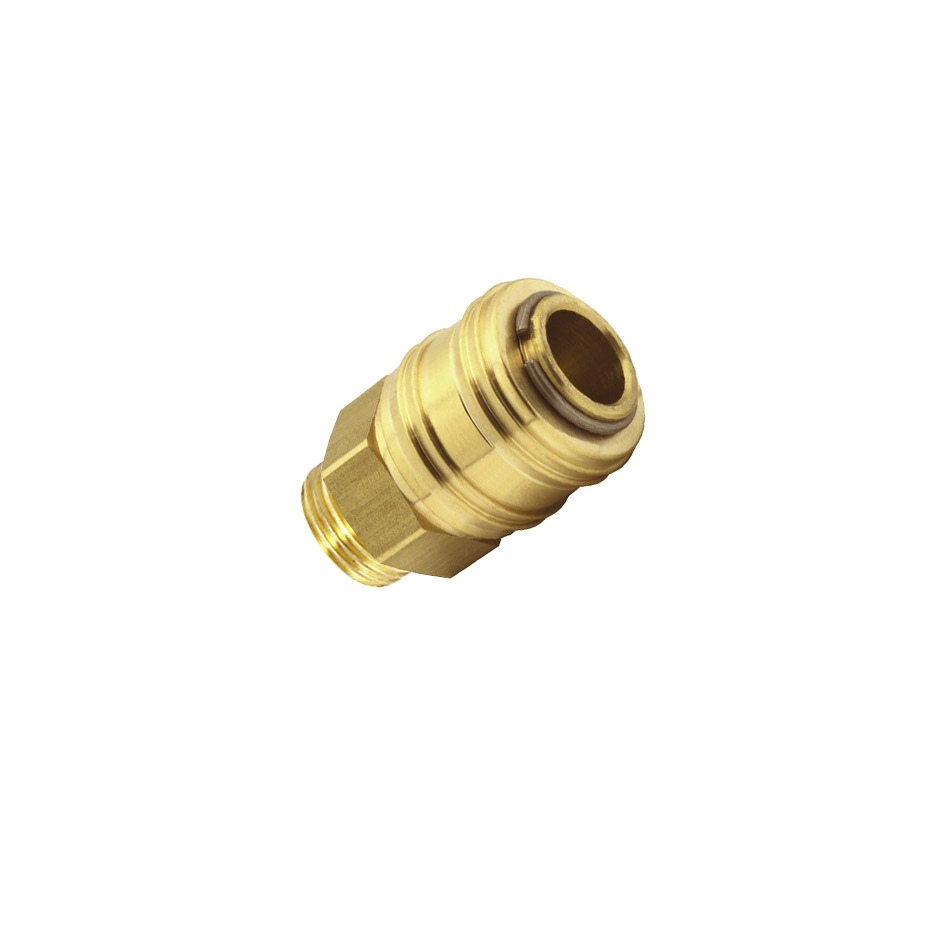

Kupplung G1/4"

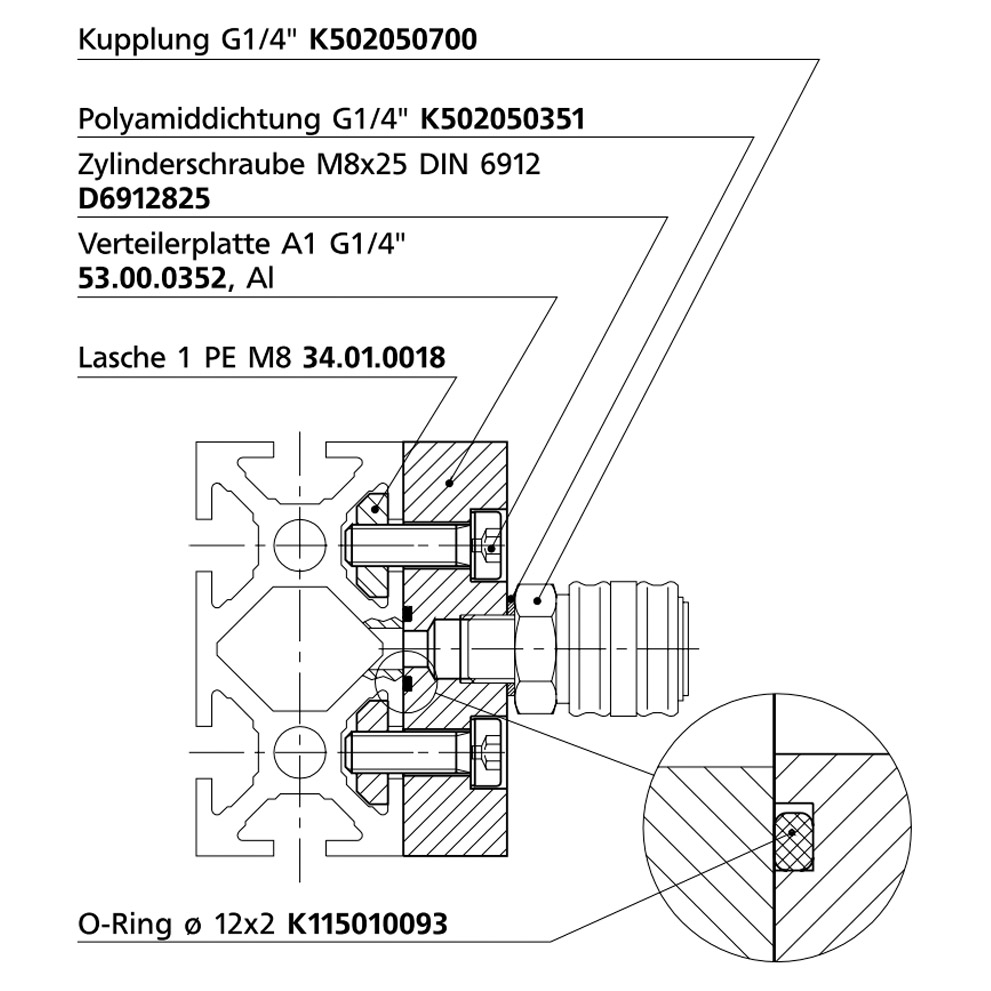

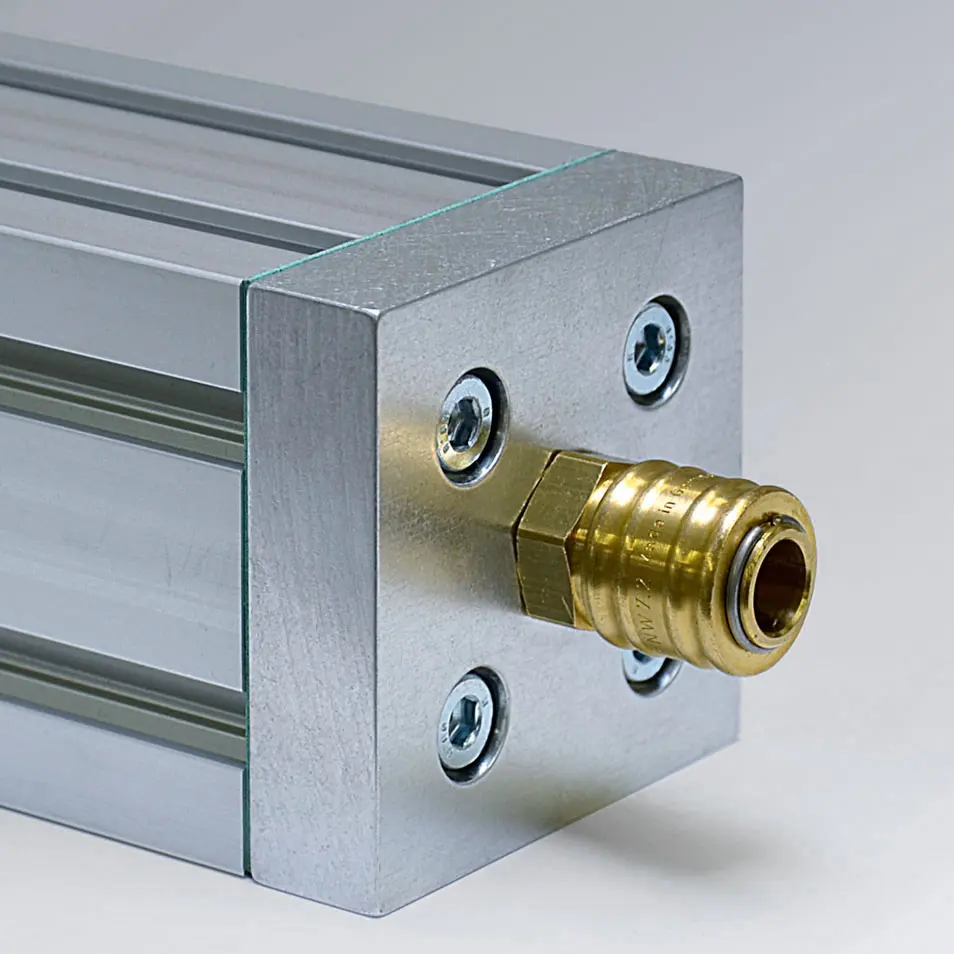

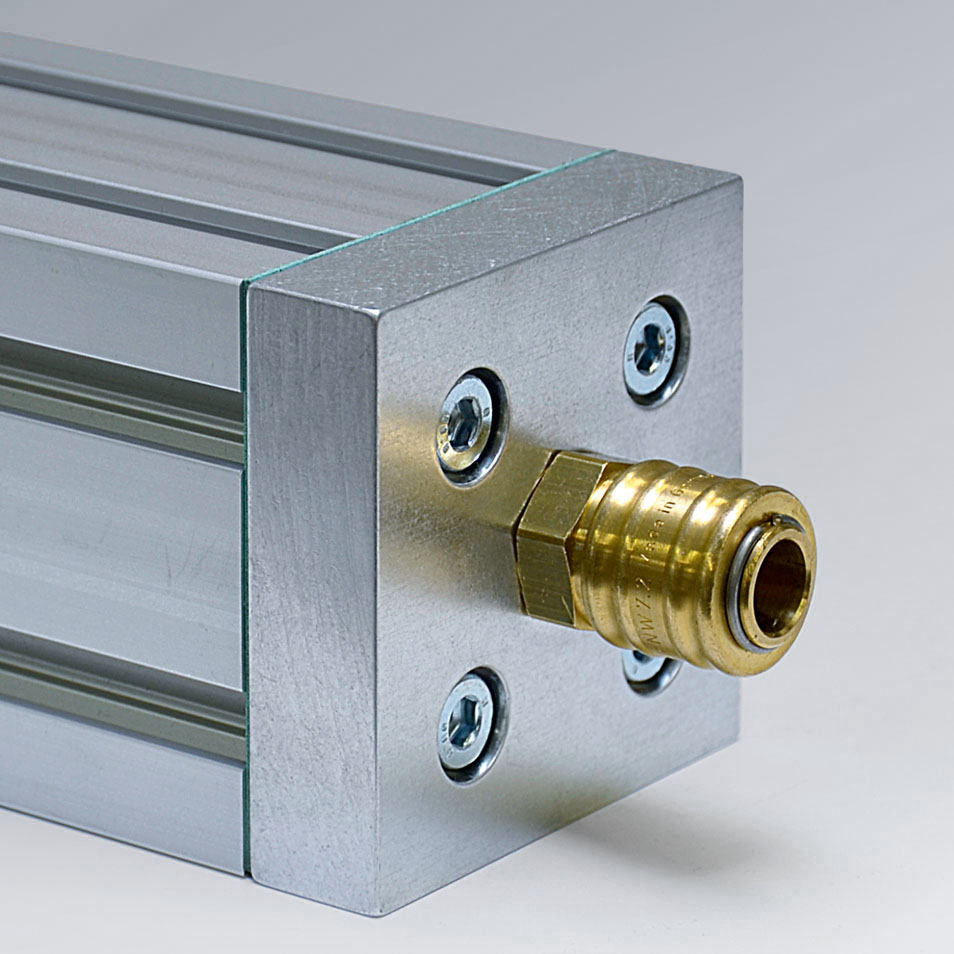

Mit Pneumatikelementen lassen sich die Profile mk 2040.02 und mk 2040.03 zusätzlich als Druckluftleitung nutzen, womit zusätzliche Installationen entfallen. Das System ist für einen maximalen Druck von 6 bar ausgelegt. Die Kupplung aus Messing mit einem Gewinde von 1/4" dient dem Anschluß eines Druckluftschlauchs an der Verschlußplatten. Für den Anschluss in der Profilnut muss an den gewünschten Stellen eine ø 8.4 mm Bohrung eingebracht werden. Für die genaue Positionierung der Bohrungen kann zum einen die Bohrschablone B46.03.007 verwendet werden, oder die Anschlussplatte wird direkt als Schablone eingesetzt.

Profilserie

Serie 40

Nut [mm]

10

Material

Messing

Gewinde [mm]

1/4"

Gewicht

0,058 kg
