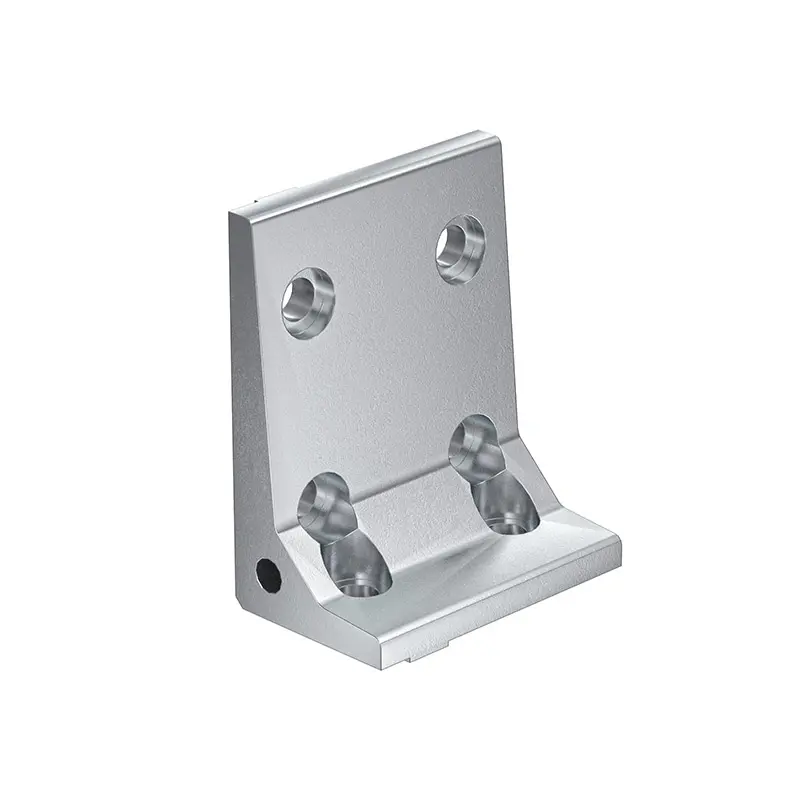

Der Winkel F65s mit Steg ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 40, die ohne Profilbearbeitung einsetzbar ist. Er hat eine Abmessung von 39x79x65 mm mit insgesamt sechs Bohrungen, vier auf der einen und zwei weitere auf der anderen Dimension. Er verbindet 2 Profile in einem Winkel von 90°. Winkel mit Steg verhindern eine unerwünschte Drehung und bieten eine exakt fluchtende Verbindung. Winkel können jederzeit nachträglich montiert werden und bieten die Möglichkeit auch Profile unterschiedlicher Serien oder andere Komponenten untereinander zu verbinden.
Winkelverbinder Montage-Anleitung- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

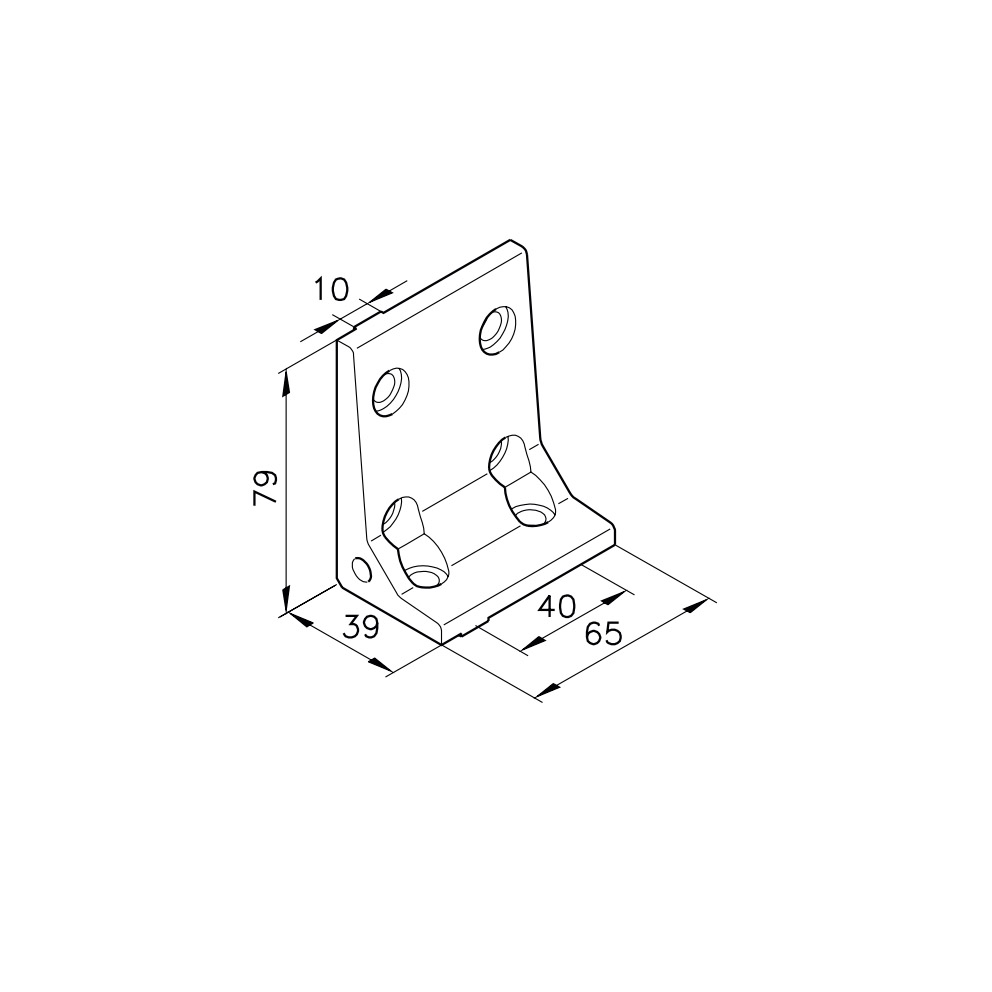

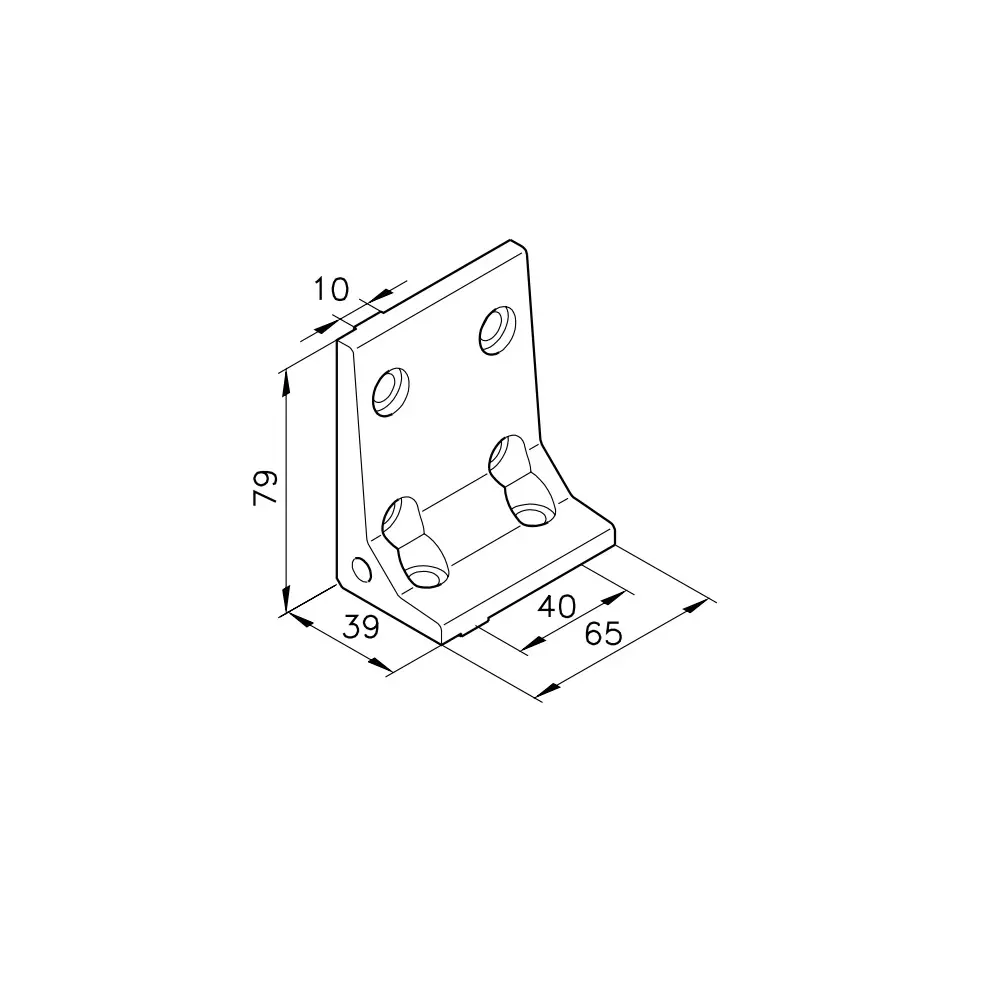

- Abmessungen [mm]
-
39 x 79 x 65
- Bohrung [mm]
-
ø 8,4 (13,5)
- Anzahl Bohrungen
-
6
- Gewicht [kg]
-
0,16
- Gewicht
-
0,16 kg
