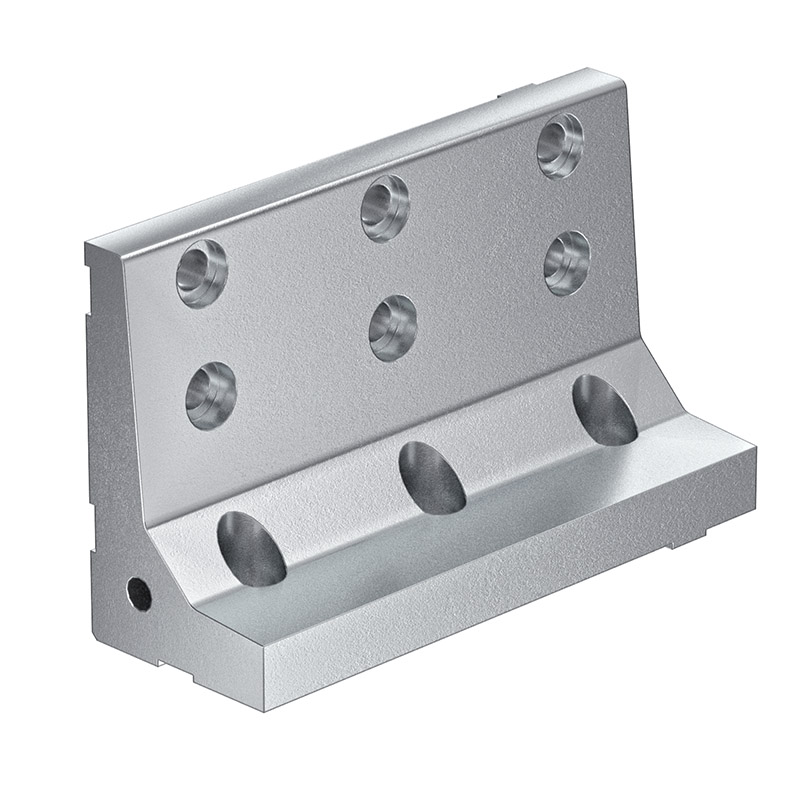

Der Winkel D140s mit Steg ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 50, die ohne Profilbearbeitung einsetzbar ist. Er hat eine Abmessung von 50x85x140 mm und insgesamt neun Bohrungen, sechs auf der einen und drei weitere auf der anderen Dimension. Er verbindet 2 Profile in einem Winkel von 90°. Winkel mit Steg verhindern eine unerwünschte Drehung und bieten eine exakt fluchtende Verbindung. Winkel können jederzeit nachträglich montiert werden und bieten die Möglichkeit auch Profile unterschiedlicher Serien oder andere Komponenten untereinander zu verbinden.
- Profilserie
-
Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen
- Abmessungen [mm]
-
50 x 85 x 140
- Bohrung [mm]
-
ø 8,4 (13,5)
- Anzahl Bohrungen
-
9
- Gewicht [kg]
-
0,548
- Gewicht
-
0,548 kg
