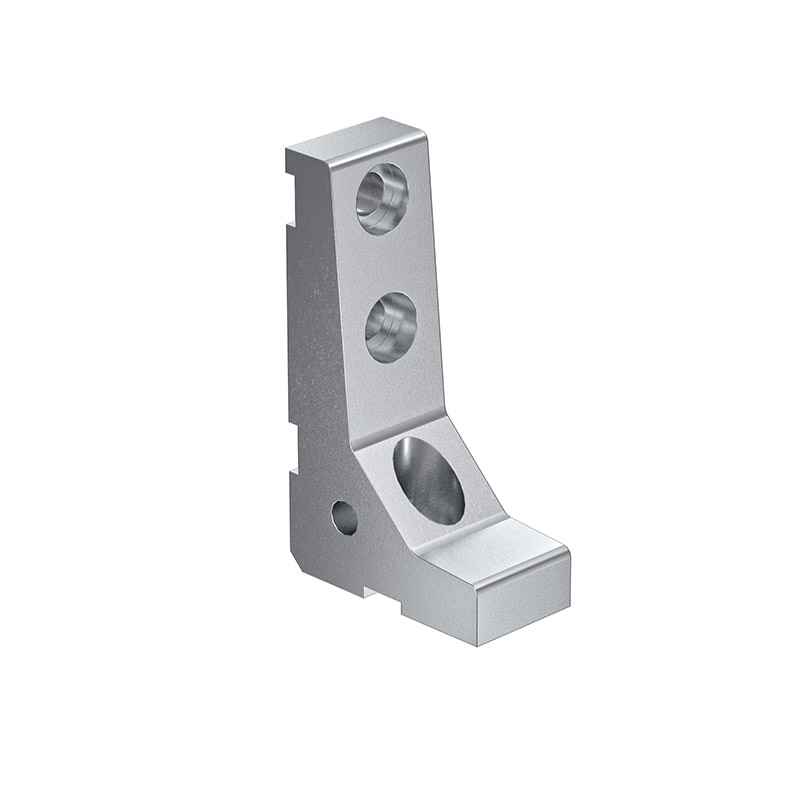

Der Winkel D25 ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 50, die ohne Profilbearbeitung einsetzbar ist. Er hat eine Abmessung von 50x85x25 mm und insgesamt 3 Bohrungen, zwei auf der einen und eine weitere auf der anderen Dimension. Er verbindet 2 Profile in einem Winkel von 90°. Winkel können jederzeit nachträglich montiert werden und bieten die Möglichkeit auch Profile unterschiedlicher Serien oder andere Komponenten untereinander zu verbinden.
- Profilserie
-
Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

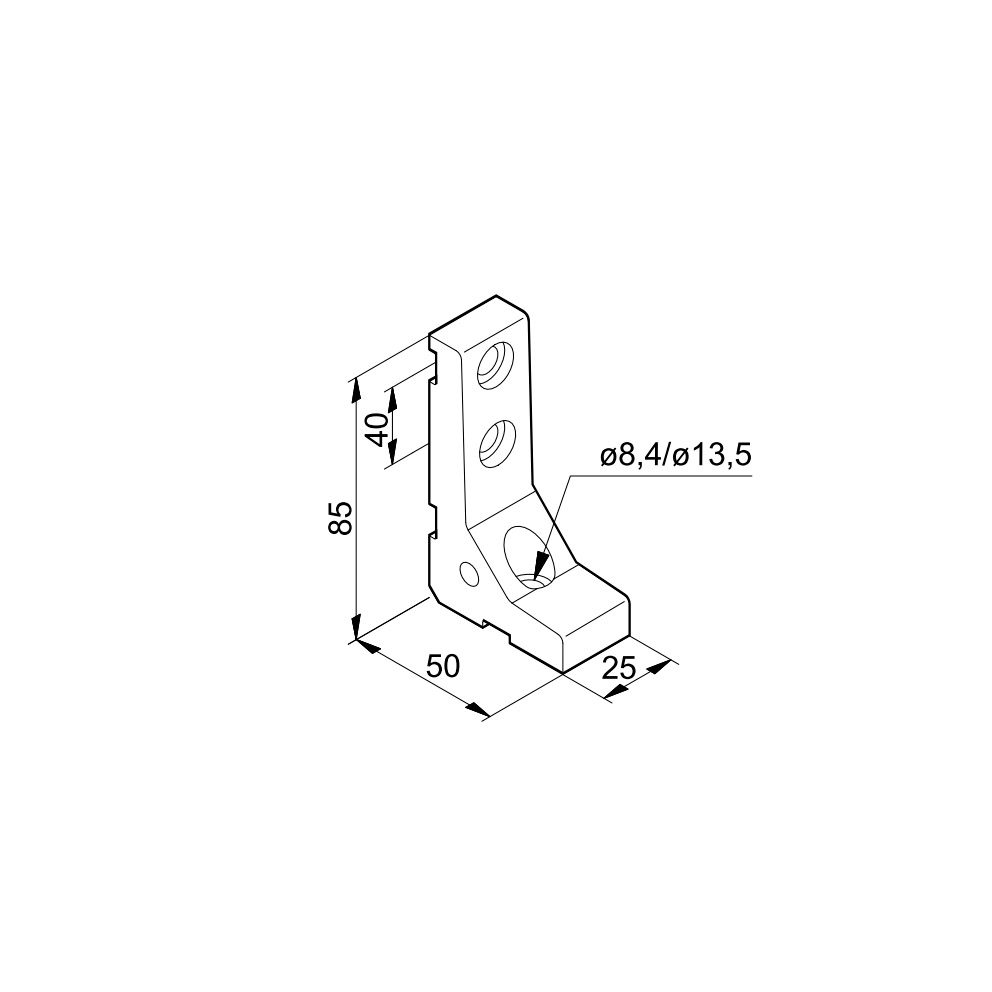

- Abmessungen [mm]
-
50 x 85 x 25
- Bohrung [mm]
-
ø 8,4 (13,5)
- Anzahl Bohrungen
-
3
- Gewicht [kg]
-
0,11
- Gewicht
-
0,099 kg
