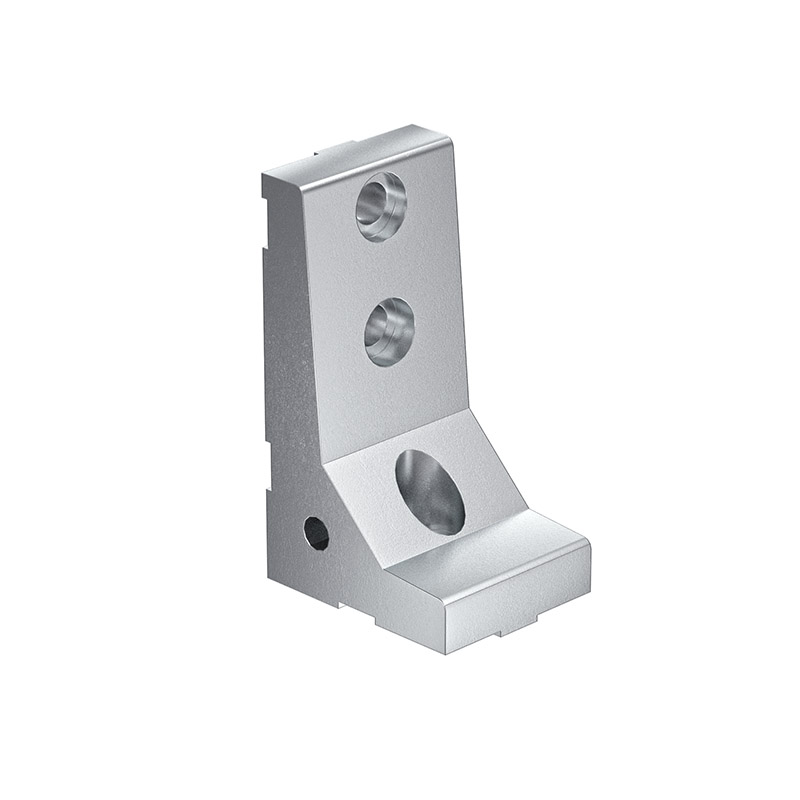

Der Winkel D40s mit Steg ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 40 und 50, die ohne Profilbearbeitung einsetzbar ist. Er hat eine Abmessung von 49x84x40 mm und insgesamt drei Bohrungen, zwei auf der einen und eine weitere auf der anderen Dimension. Er verbindet 2 Profile in einem Winkel von 90°. Winkel mit Steg verhindern eine unerwünschte Drehung und bieten eine exakt fluchtende Verbindung. Winkel können jederzeit nachträglich montiert werden und bieten die Möglichkeit auch Profile unterschiedlicher Serien oder andere Komponenten untereinander zu verbinden.
- Profilserie
-
Serie 40 / Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen
- Abmessungen [mm]
-
49 x 84 x 40
- Bohrung [mm]
-
ø 8,4 (13,5)
- Anzahl Bohrungen
-
3
- Gewicht [kg]
-
0,16
- Gewicht
-
0,158 kg
