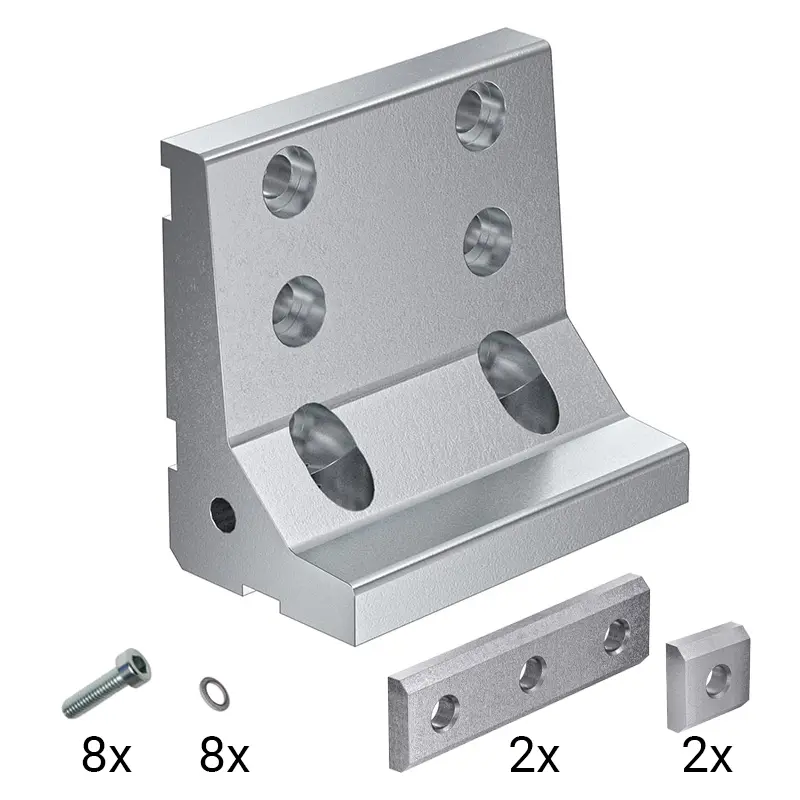

Der Winkel D90/2 ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 50, die ohne Profilbearbeitung einsetzbar ist. Er hat eine Abmessung von 50x85x90 mm und insgesamt 8 Bohrungen, sechs auf der einen und zwei weitere auf der anderen Dimension. Er verbindet 2 Profile in einem Winkel von 90°. Winkel können jederzeit nachträglich montiert werden und bieten die Möglichkeit auch Profile unterschiedlicher Serien oder andere Komponenten untereinander zu verbinden.
Das Set umfasst neben dem Winkel zusätzlich 2 Laschen 3/25 M8 (34.01.0004), 2 Laschen 1 M8 (34.01.0001), 8 Zylinderkopfschrauben M8x20 (D0912820) und 8 Sicherungsscheiben M8 (K111010017).
- Profilserie
-
Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen
- Abmessungen [mm]
-
50 x 85 x 90
- Bohrung [mm]
-
ø 8,4 (13,5)
- Anzahl Bohrungen
-
8
- Gewicht
-
0,633 kg
