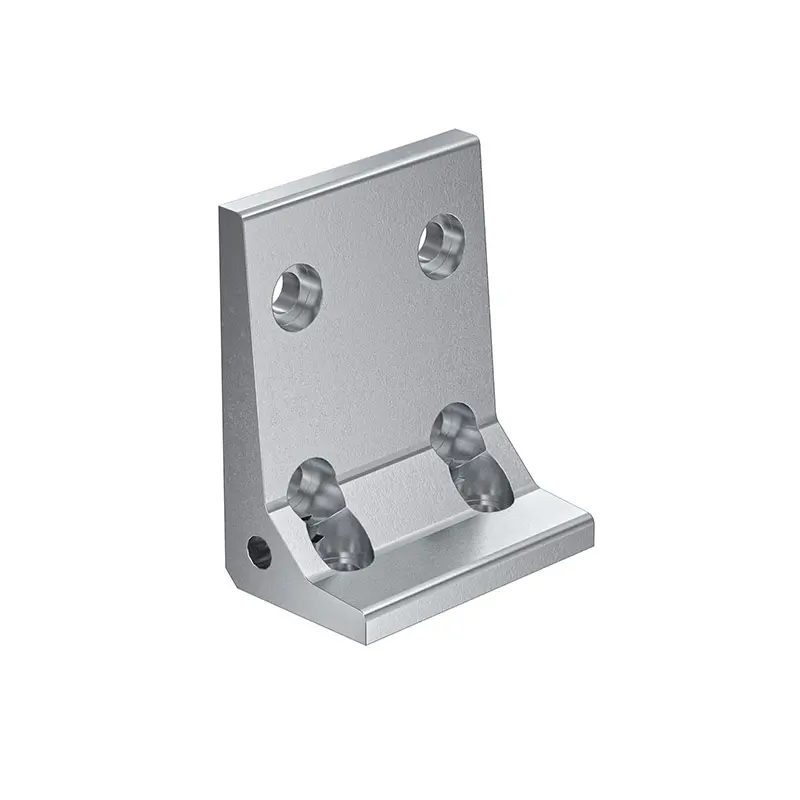

Der Winkel F65 ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 40, die ohne Profilbearbeitung einsetzbar ist. Er hat eine Abmessung von 40x80x40 mm und dabei ingesamt 6 Bohrungen, vier davon auf einer und zwei weitere auf der anderen Dimension. Er verbindet 2 Profile in einem Winkel von 90°. Winkel können jederzeit nachträglich montiert werden und bieten die Möglichkeit auch Profile unterschiedlicher Serien oder andere Komponenten untereinander zu verbinden.
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen
- Abmessungen [mm]
-
40 x 80 x 65
- Bohrung [mm]
-
ø 8,4 (13,5)
- Anzahl Bohrungen
-
6
- Gewicht [kg]
-
0,183
- Gewicht
-
0,183 kg
