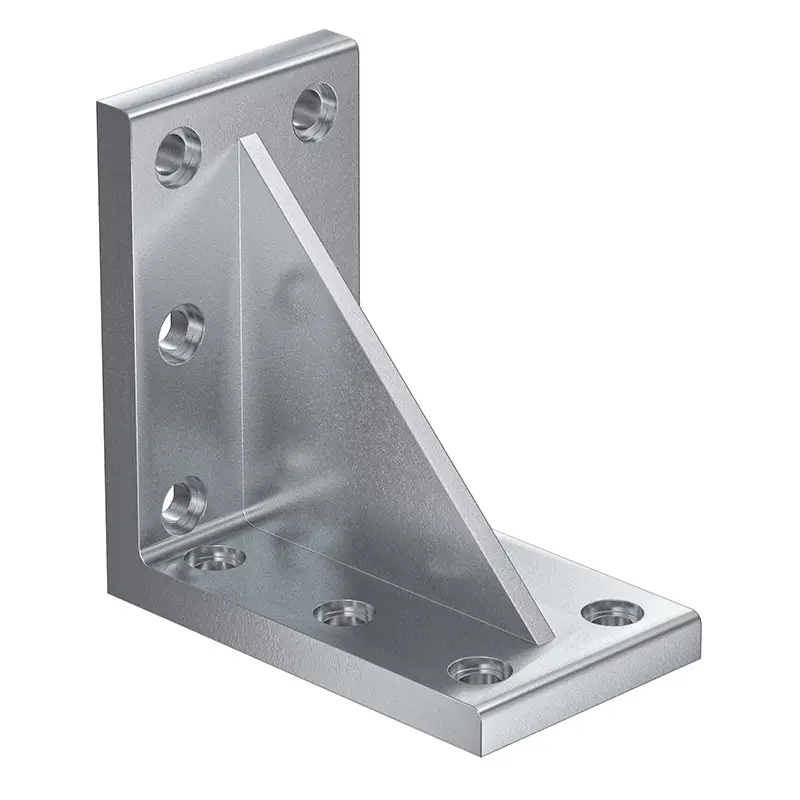

Winkelkonsole 60/1

Die Winkelkonsole 60/1 ist eine besonders stabile und einfache Schraubverbindung aus Aluminium-Guss für die Serie 60, die ohne Profilbearbeitung eingesetzt wird. Die Konsole hat eine Abmessung von 175x175x90 mm, sechs Bohrungen je Dimension und wiegt 1,38 kg. Sie verbindet zwei Profile in einem Winkel von 90°. Winkelkonsolen sind Winkel für statisch hochbelastende Konstruktionen für die kraftschlüssige, bearbeitungslose Verbindung von Profilen. Sie sind auch geeignet zum Verschrauben von Profilen an Böden und Wänden sowie zur Befestigung systemfremder schwerer Bauteile.

Winkelverbinder Montage-Anleitung

Technische Daten

Profilserie

Serie 60

Nut [mm]

14

Material

Aluminium-Guss, winklig gefräst

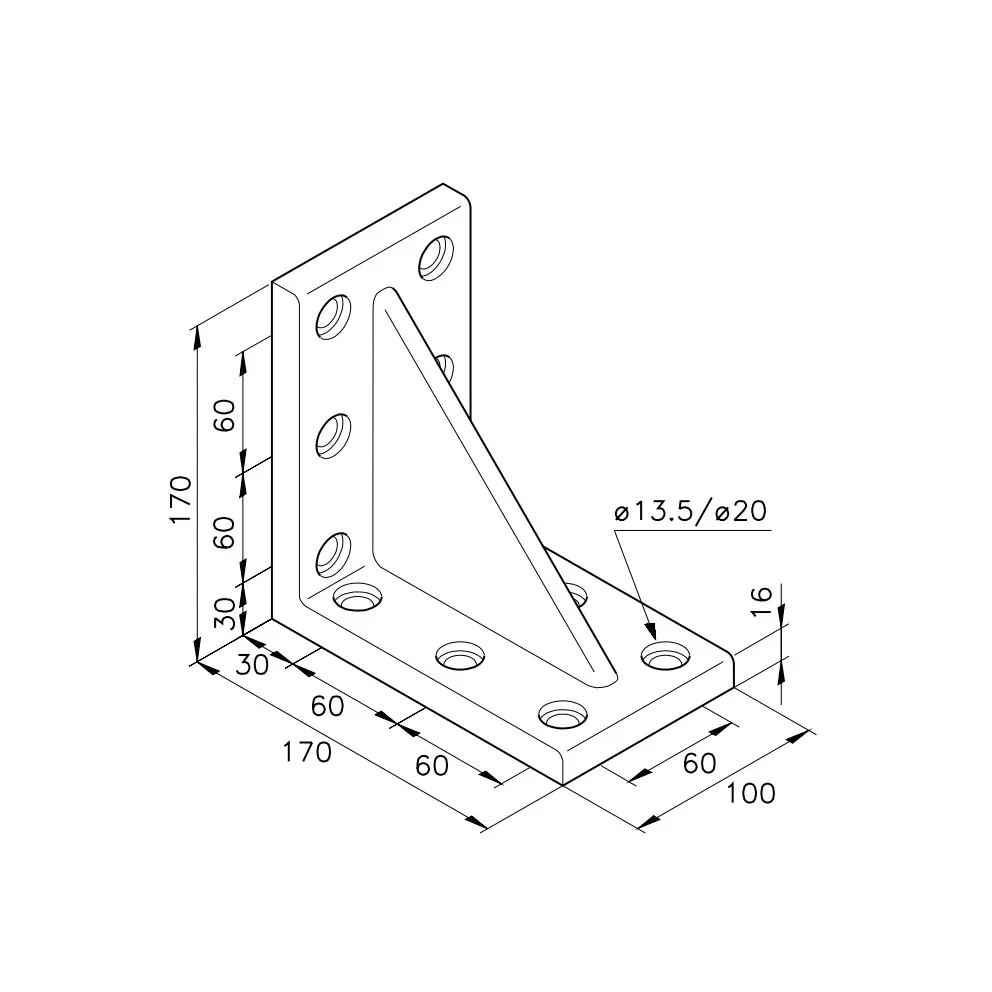

Abmessungen [mm]

170 x 170 x 100

Bohrung [mm]

ø 13,5 (20)

Anzahl Bohrungen

12

Gewicht [kg]

1.38

Gewicht

1,53 kg
