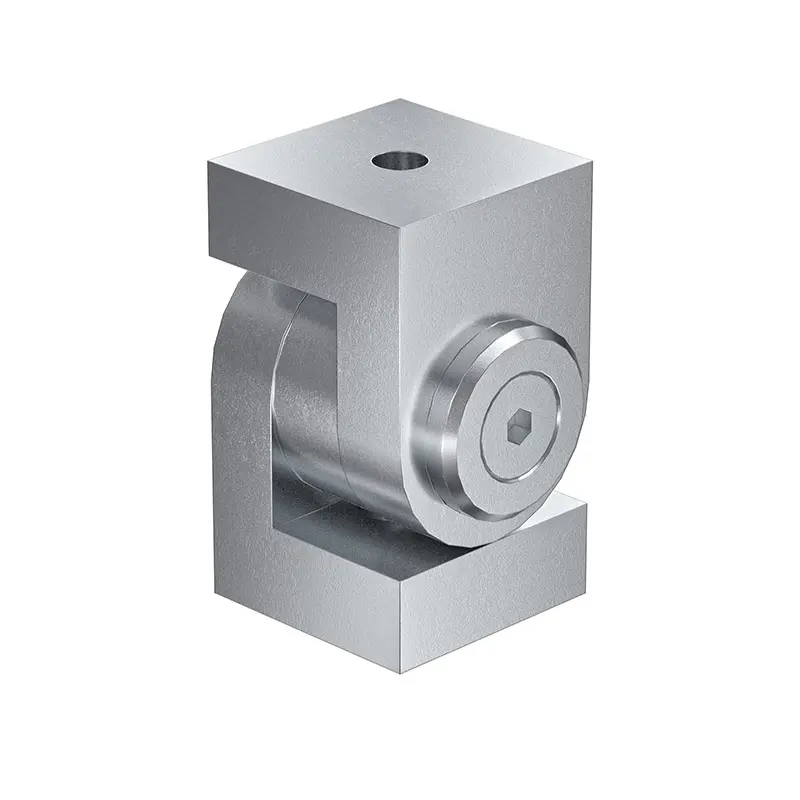

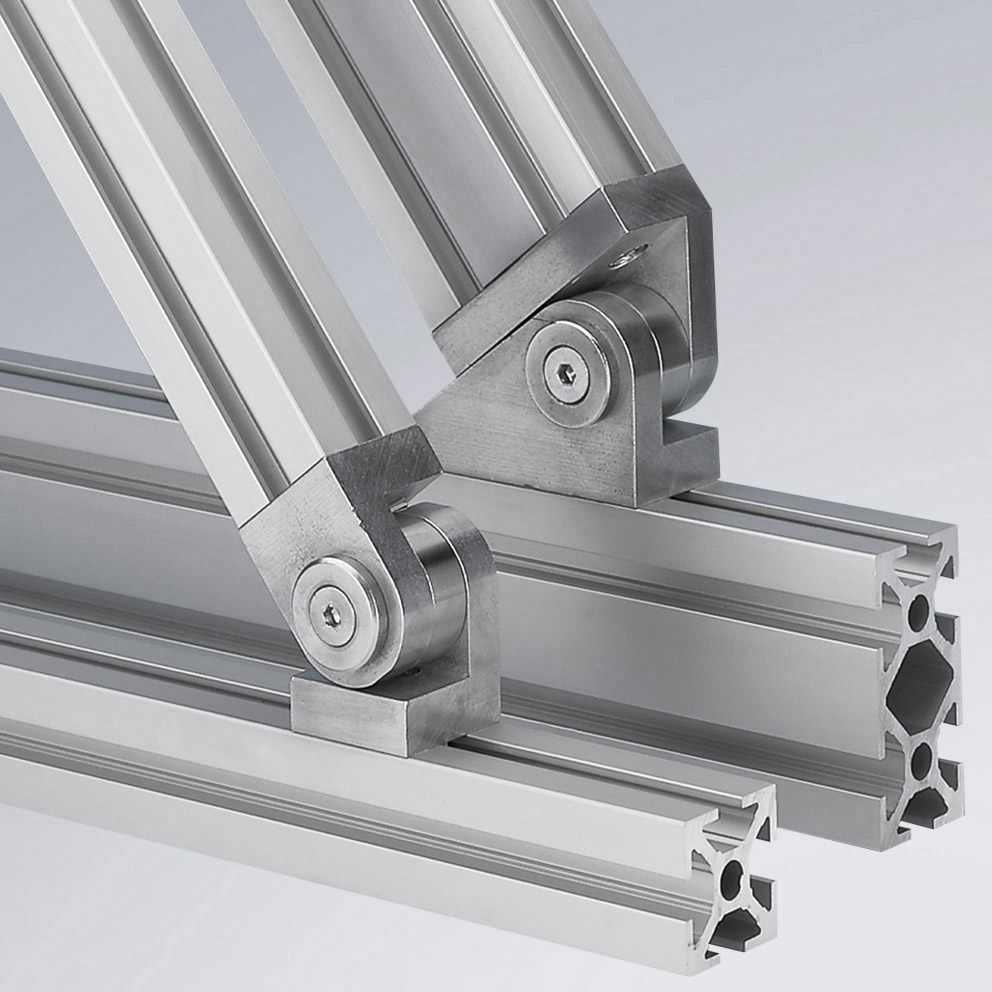

Das Gelenk B01 aus gleitgeschliffenem Aluminium dient der Anbindung von Profilen der Serie 40 in einem Winkel von ±90°. In festgezogenem Zustand bleibt der Gelenkschenkel ducrh die Gleitbuchse im Winkel verstellbar. Die Belastung beträgt max. 200 kg in Profillängsrichtung.
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

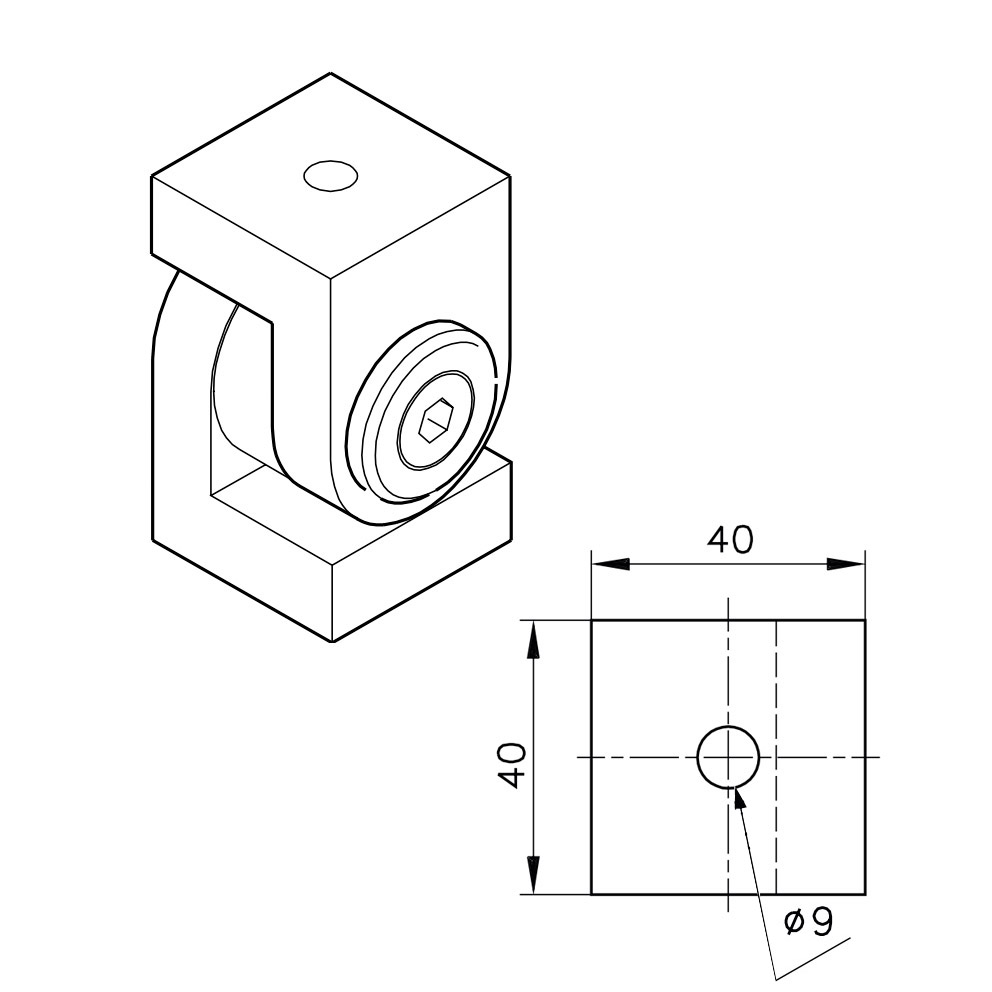

- Abmessungen [mm]
-
40 x 40 x 70
- Bohrung [mm]
-
ø 8,4 (13,5)
- Anzahl Bohrungen
-
1 + 1
- Traglast [kg]
-
200 (in Profillängsrichtung)
- Drehwinkel [°]
-
± 90
- Gewicht
-
0,44 kg
