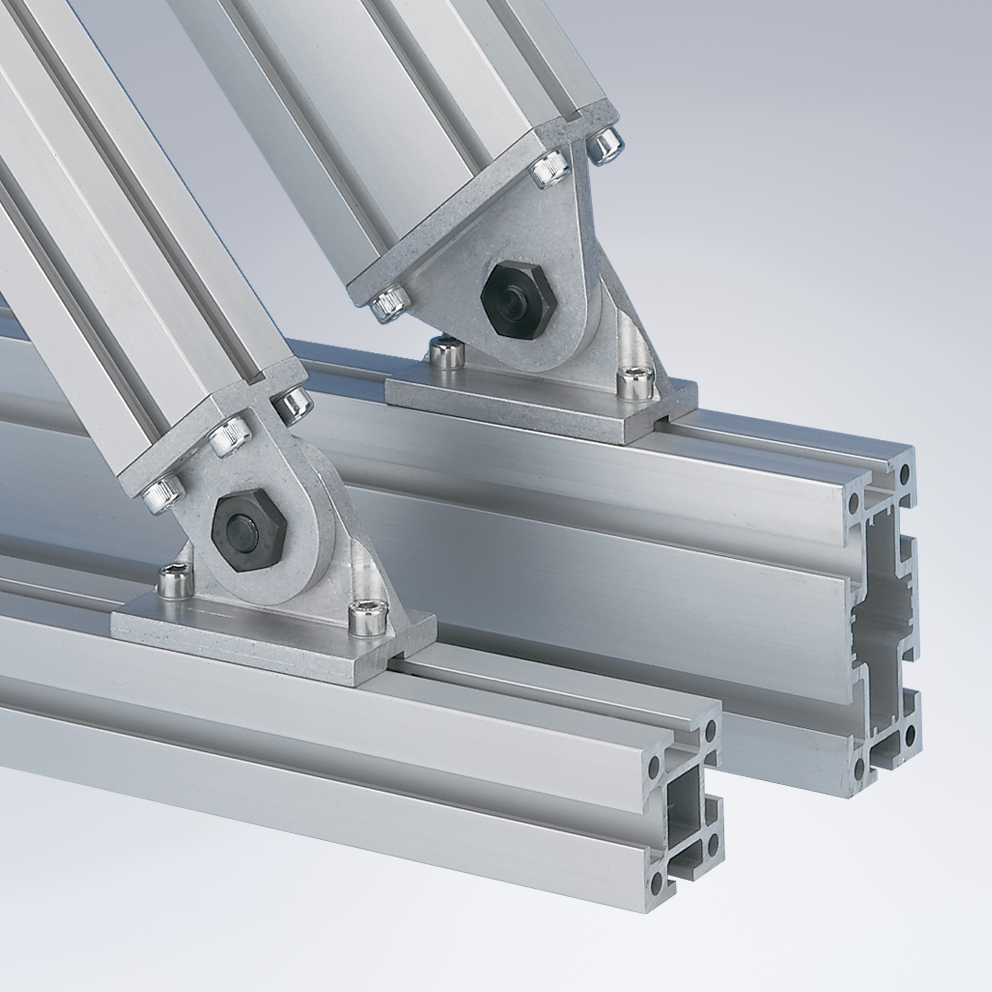

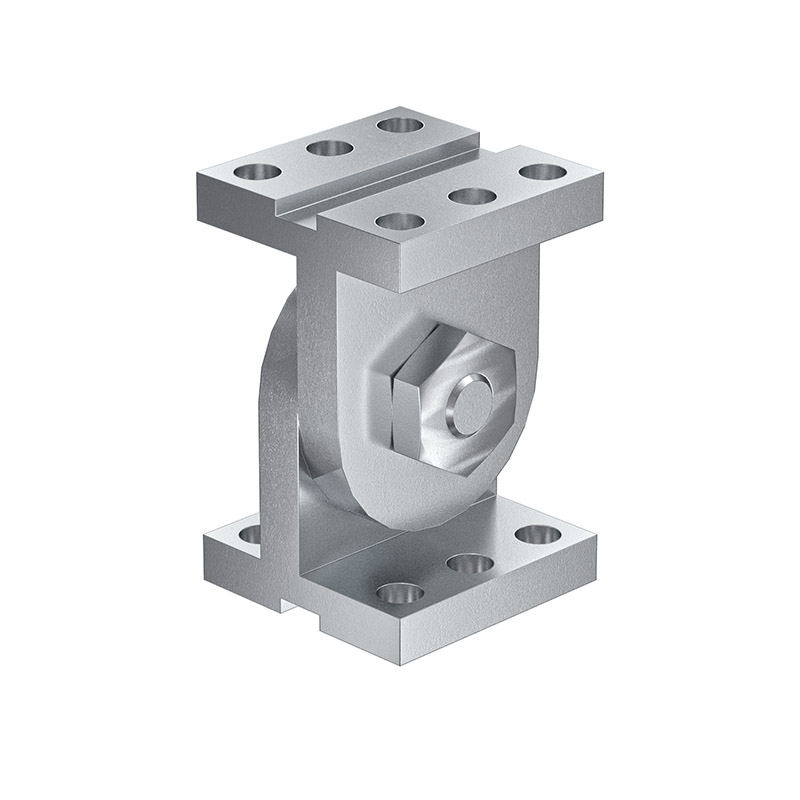

Das Gelenk B50 aus gleitgeschliffenem Aluminium dient der stirnseitigen Anbindung von zwei Profilen mk 2000 im Winkel von bis zu 90°. Das Gelenk kann durch Anziehen von Haltebolzen festgesetzt werden und hält Belastungen von max. 300 kg in Profillängsrichtung stand. Zur Aufnahme von hohen Drehmomenten ist das Gelenk zu verstiften.
- Profilserie
-
Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

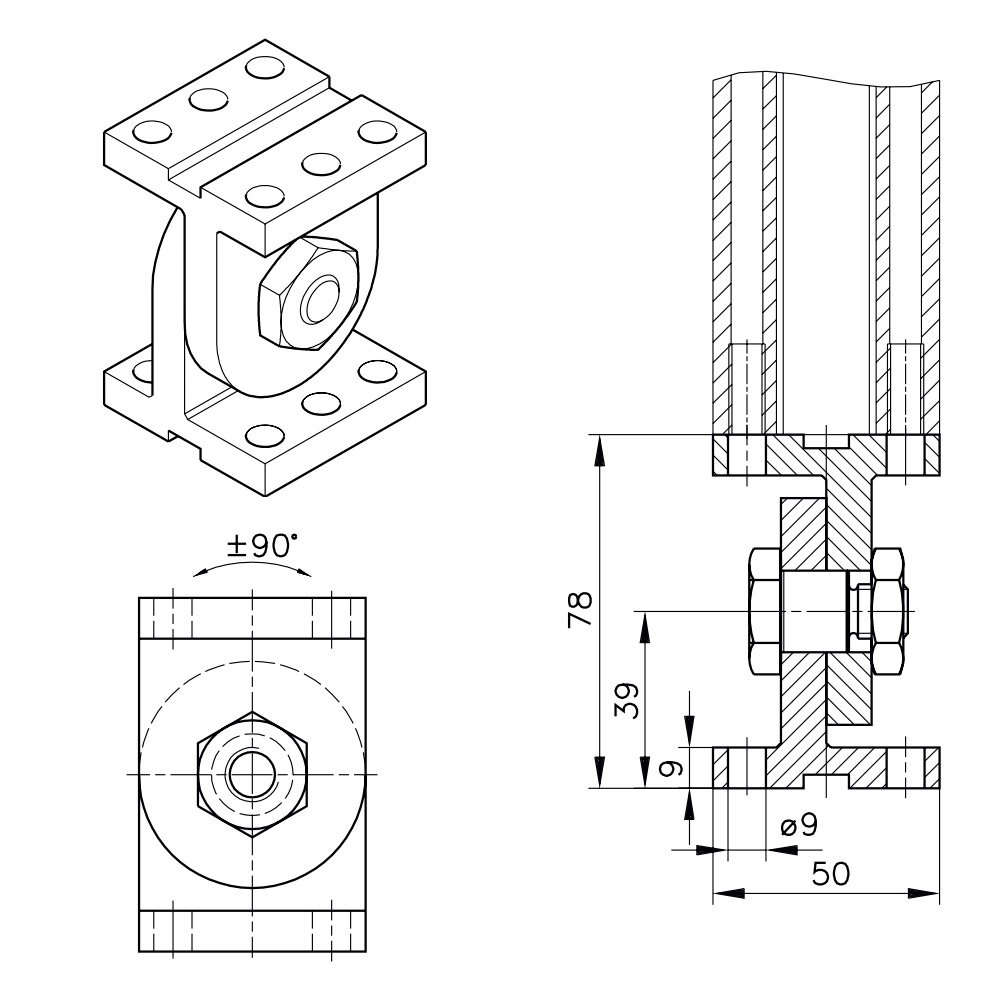

- Abmessungen [mm]
-
50 x 50 x 78
- Bohrung [mm]
-
ø 8,4 (13,5)
- Anzahl Bohrungen
-
6 + 6
- Traglast [kg]
-
300 (in Profillängsrichtung)
- Drehwinkel [°]
-
± 90
- Gewicht
-
0,308 kg
CAD-Daten
Kein 3D-Modell für diesen Artikel
