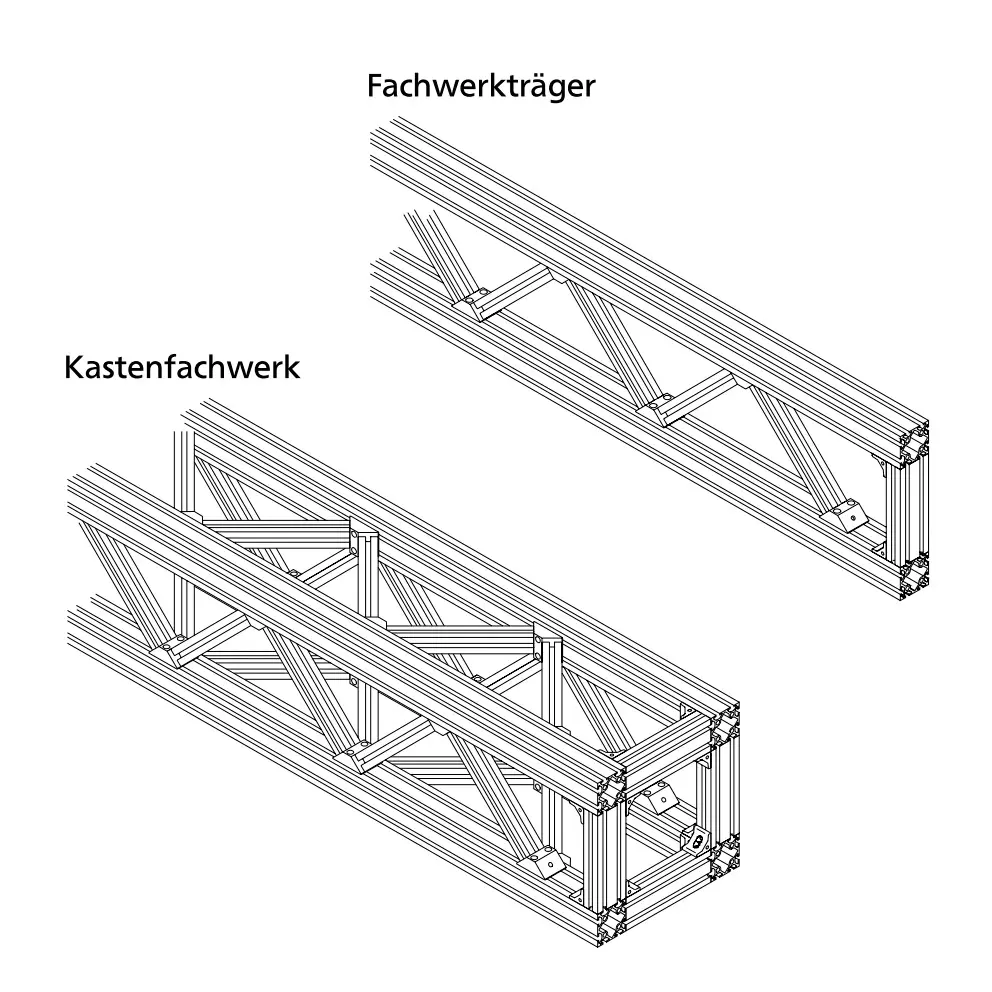

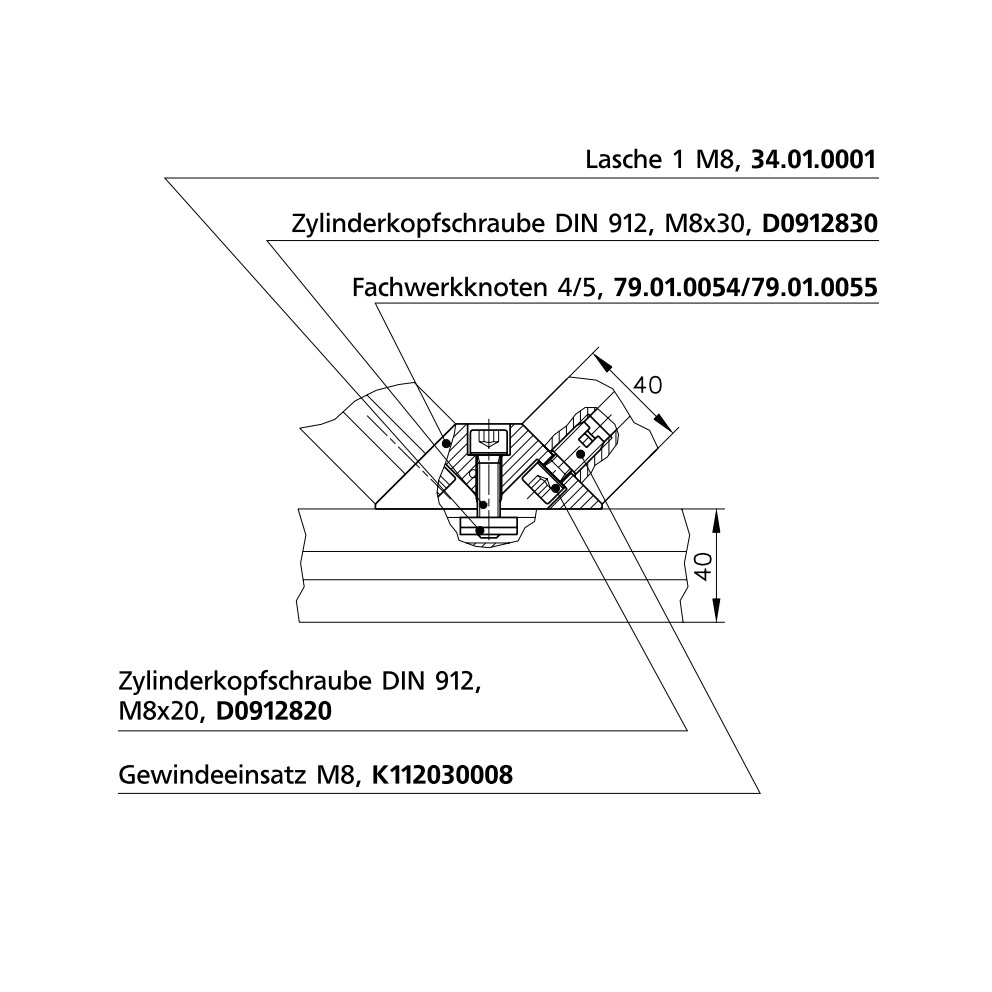

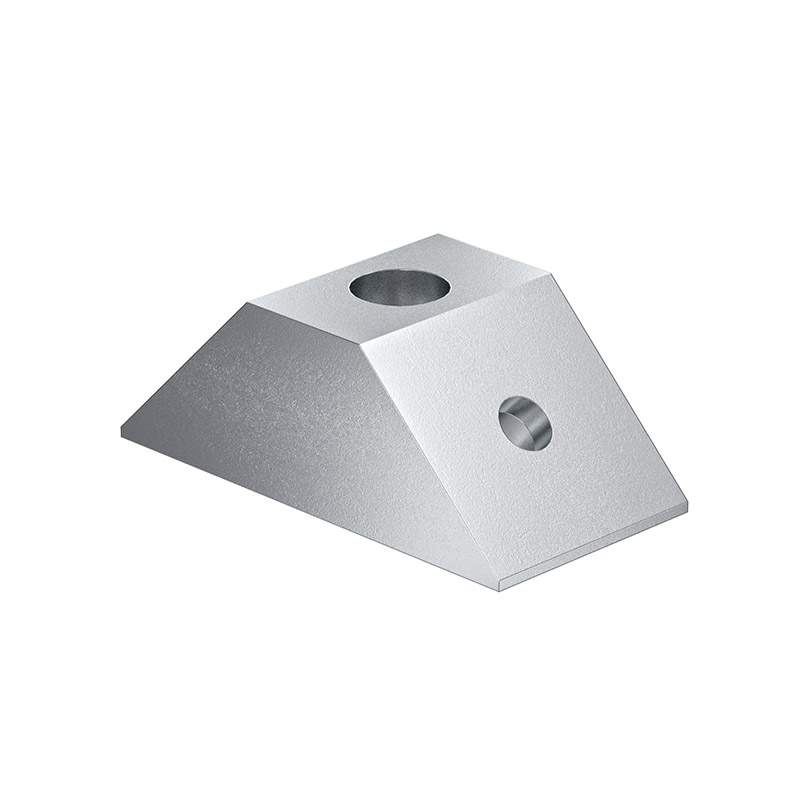

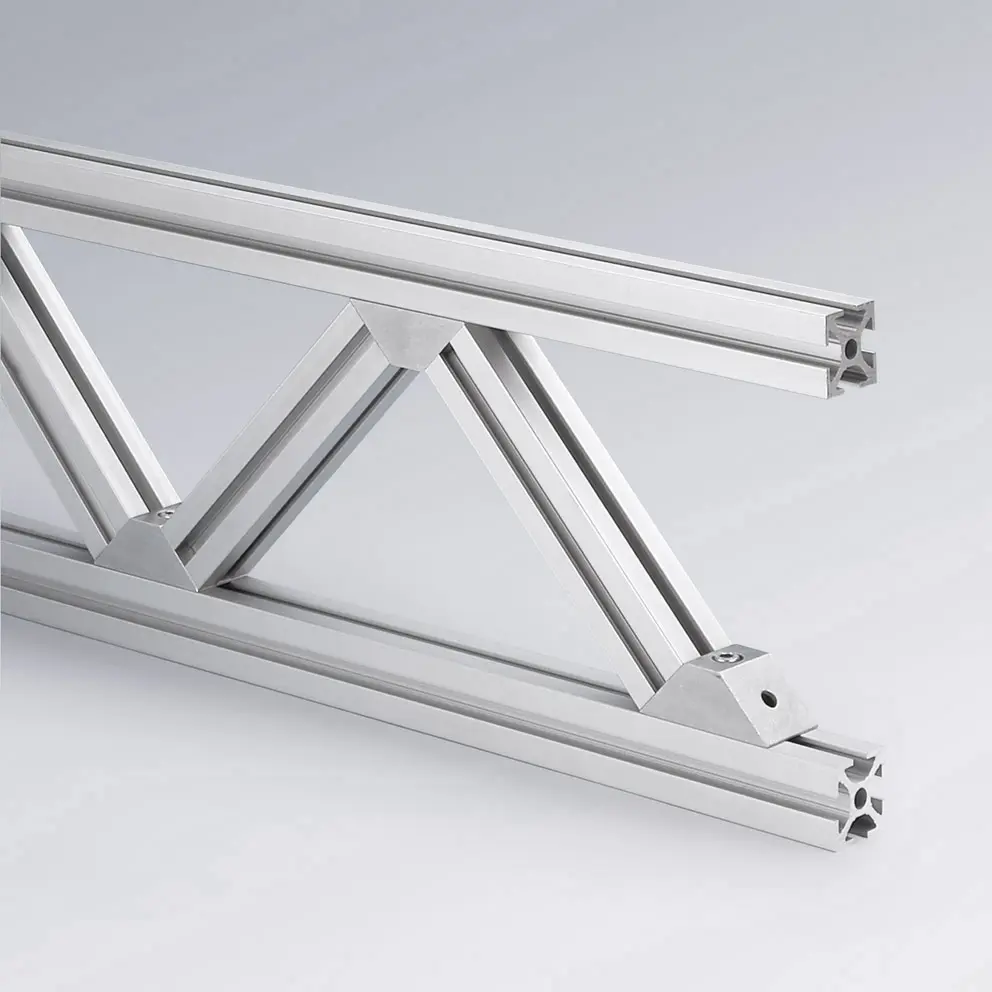

Der Fachwerkknoten 4 aus gleitgeschliffenem Aluminium eignet sich für die Herstellung von Trägerkonstruktionen der Serien 40 und 50 in beliebiger Höhe. Somit können große Weiten überwunden, bzw. große Lasten getragen werden. Einsatzmöglichkeiten finden sich z.B. beim Bau von Linearachs-Portalen sowie im Messebau. Der Knoten verbindet 2 Profile mk 2040.01 miteinander auf einem Profil der Serie 40 oder 50.
- Profilserie
-
Serie 40 / Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

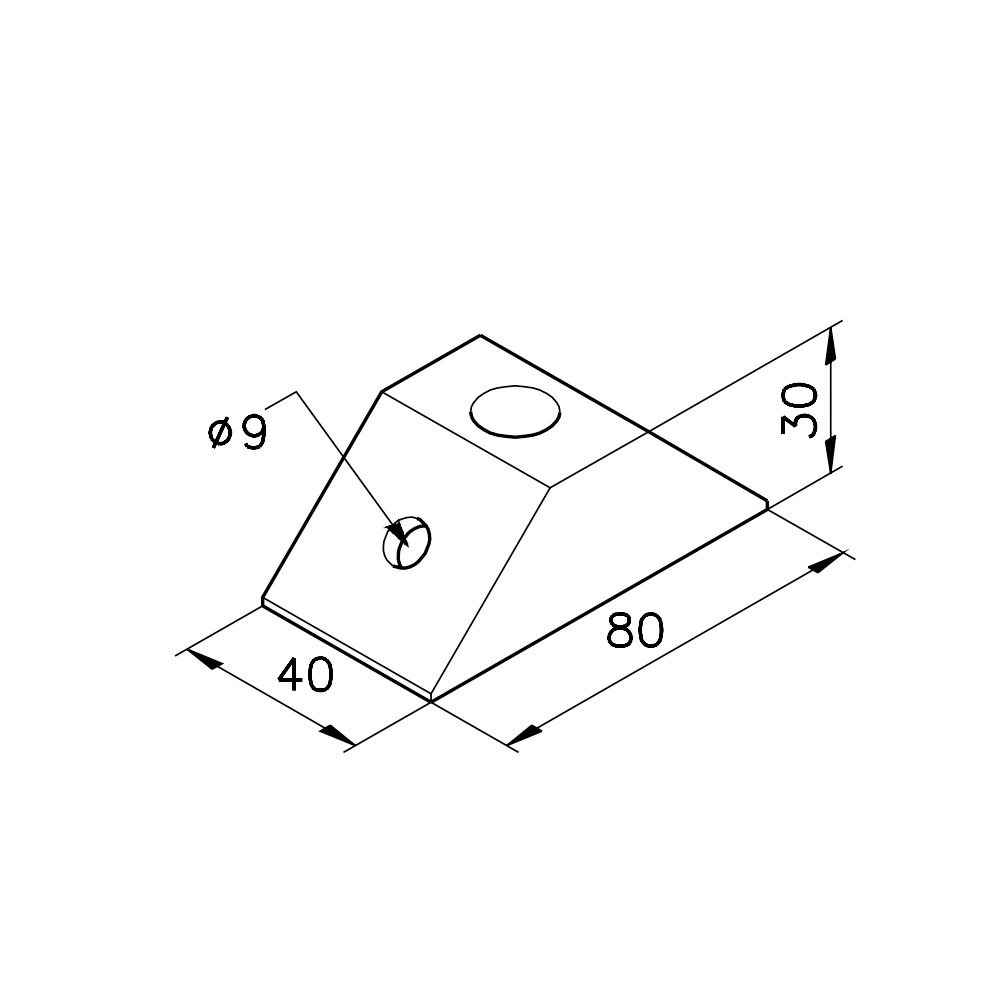

- Abmessungen [mm]
-
80 x 40 x 30
- Bohrung [mm]
-
ø 9 (15)
- Anzahl Bohrungen
-
3
- Gewicht [kg]
-
0,15
- Gewicht
-
0,146 kg
