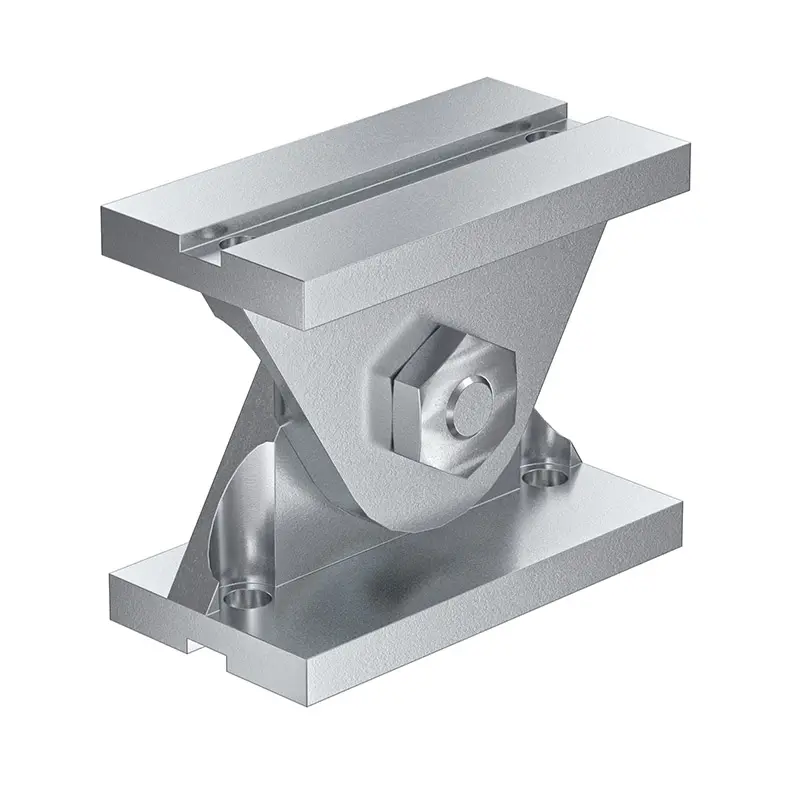

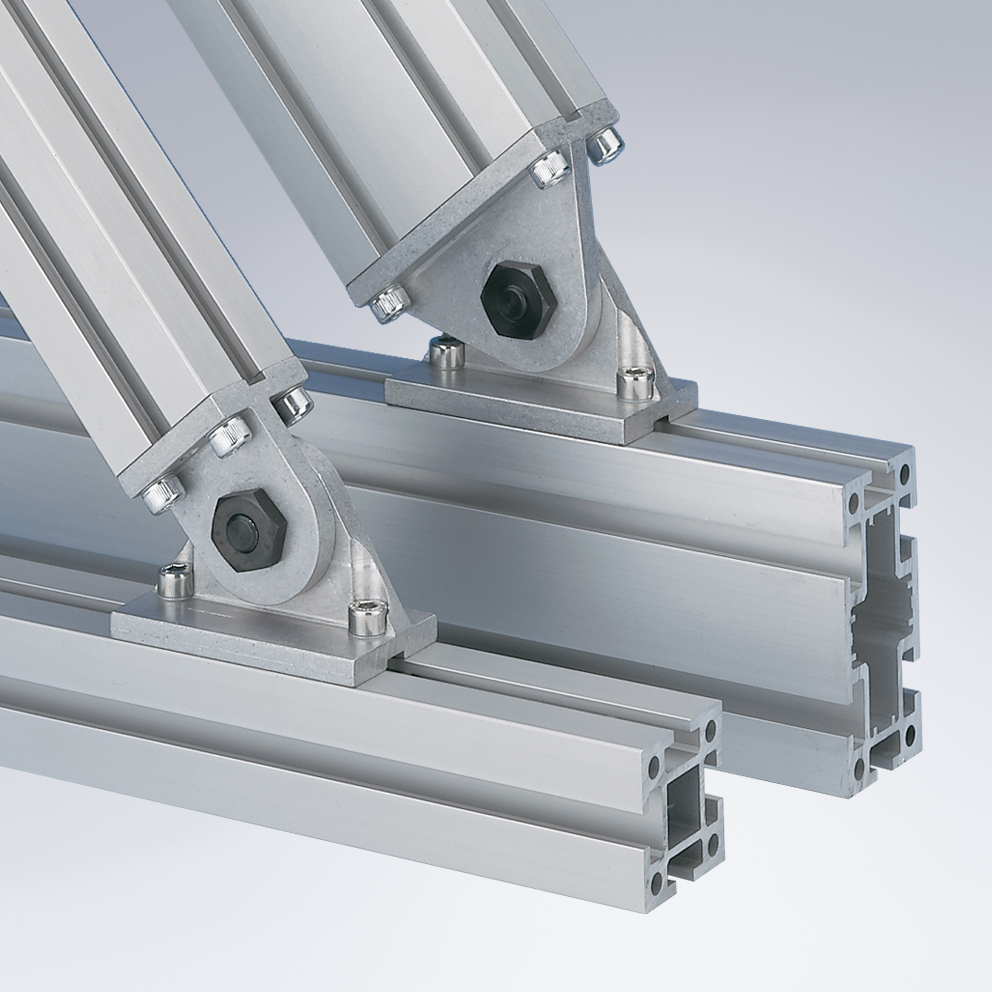

Das Gelenk B53 aus gleitgeschliffenem Aluminium dient der nutseitigen Anbindung von verschiedenen Profilen der Serie im Winkel bis zu 56°. Es kann auf der Serie 50 nutseitig befestigt werden. Das Gelenk kann durch Anziehen von Haltebolzen festgesetzt werden und hält Belastungen von max. 300 kg in Profillängsrichtung stand. Zur Aufnahme von hohen Drehmomenten ist das Gelenk zu verstiften.
- Profilserie
-
Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

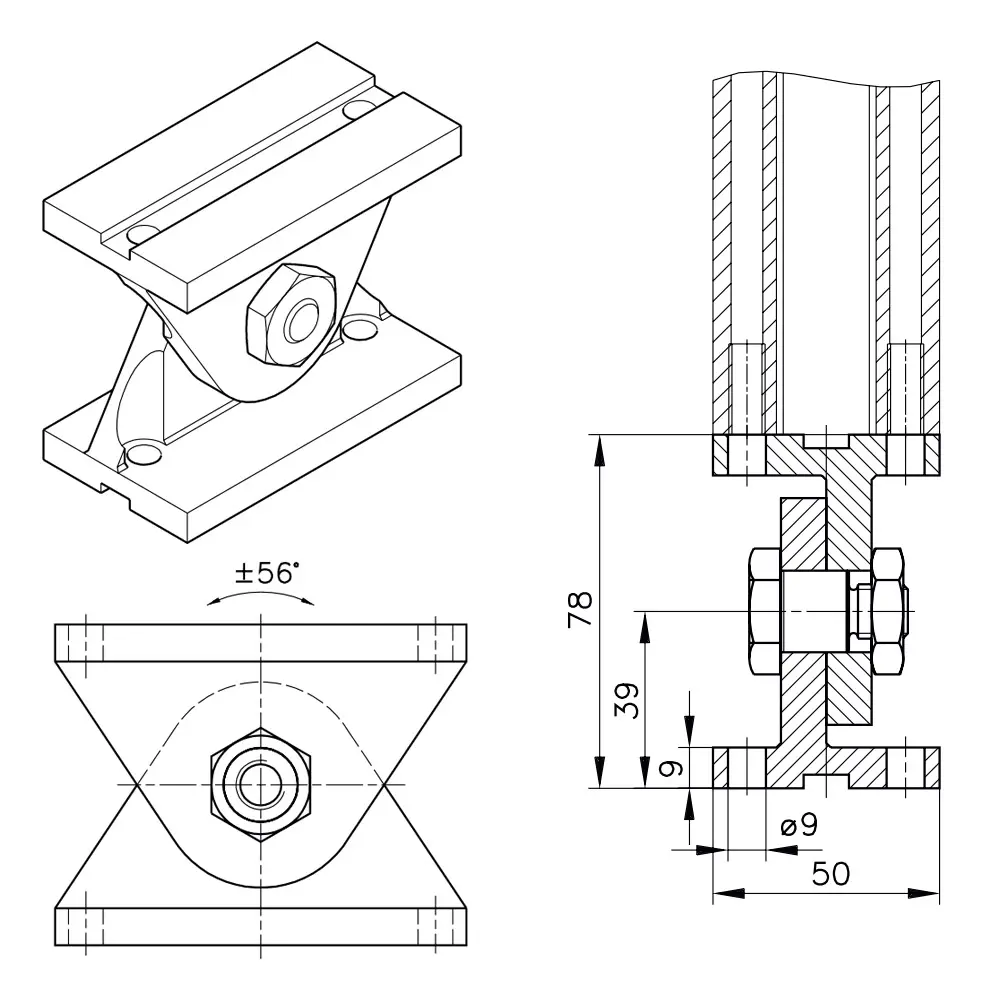

- Abmessungen [mm]
-
50 x 100 x 78
- Bohrung [mm]
-
ø 8,4 (13,5)
- Anzahl Bohrungen
-
2 + 2
- Traglast [kg]
-
300 (in Profillängsrichtung)
- Drehwinkel [°]
-
± 56
- Gewicht
-
0,456 kg
